کنتاکتور خلا چیست و چه کاربردی در تابلو برق دارد؟

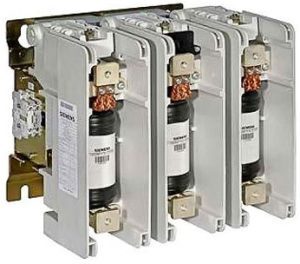

کنتاکتور خلا یکی از تجهیزات کلیدزنی در برق صنعتی است که برای قطع و وصل مدارهای قدرت، بهخصوص در تابلوهای فشار متوسط و مدارهای موتوری پرتکرار استفاده میشود. این مدل تجهیزات برق صنعتی از نظر عملکرد، شبیه کنتاکتورهای معمولی است؛ اما تفاوت اصلی آن در محل قطع و وصل کنتاکتهاست. در کنتاکتور خلا، قطع جریان داخل محفظهای با محیط خلأ انجام میشود تا قوس الکتریکی سریعتر خاموش شود و استهلاک کنتاکتها کاهش پیدا کند.
اگر بخواهیم ساده توضیح دهیم کنتاکتور خلا چیست، باید گفت این تجهیز نوعی کنتاکتور صنعتی است که برای کلیدزنی ایمنتر و بادوامتر در مدارهای سنگینتر به کار میرود. کنتاکتور خلا بیشتر در مدارهایی استفاده میشود که قطع و وصل زیاد، جریان بالا یا ولتاژ کاری بالاتر وجود دارد و کنتاکتورهای معمولی برای آن شرایط انتخاب مناسبی نیستند.
کنتاکتور خلا یا Vacuum Contactor تجهیزی الکترومکانیکی برای قطع و وصل مدار برق است. این کنتاکتور با فرمان مدار کنترل عمل میکند و مانند کنتاکتورهای معمولی، دارای بوبین، کنتاکتهای قدرت، کنتاکت کمکی و مکانیزم قطع و وصل است. تفاوت مهم اینجاست که در کنتاکتور خلا، کنتاکتهای اصلی داخل محفظه خلأ قرار دارند.
وقتی کنتاکتها از هم جدا میشوند، بین آنها قوس الکتریکی ایجاد میشود. در کنتاکتورهای معمولی، این قوس در هوا کنترل و خاموش میشود؛ اما در کنتاکتور خلا، چون محیط داخل محفظه فاقد هواست، قوس سریعتر خاموش میشود و آسیب کمتری به کنتاکتها وارد میکند. به همین دلیل، کنتاکتور خلأ برای کاربردهایی که تعداد قطع و وصل بالا دارند، گزینهای کاربردی و قابل اعتماد محسوب میشود.
عملکرد کنتاکتور خلا از نظر مدار فرمان، شباهت زیادی به کنتاکتورهای دیگر دارد. زمانی که بوبین کنتاکتور برقدار میشود، مکانیزم داخلی فعال شده و کنتاکتهای اصلی وصل میشوند. با وصل شدن کنتاکتها، جریان از مسیر قدرت عبور میکند و مصرفکننده وارد مدار میشود.
وقتی فرمان قطع صادر میشود، بوبین بیبرق شده و کنتاکتها از هم جدا میشوند. در لحظه جدا شدن کنتاکتها، قوس الکتریکی ایجاد میشود؛ اما چون این اتفاق داخل محفظه خلأ رخ میدهد، قوس در مدت کوتاهی خاموش میشود. این موضوع باعث میشود کنتاکتها کمتر فرسوده شوند و تجهیز برای قطع و وصلهای مکرر عملکرد پایدارتری داشته باشد.
در بسیاری از مدلها، مکانیزم داخلی کنتاکتور خلا طوری طراحی شده که با انرژی کمتر و سرعت مناسب، عملیات قطع و وصل را انجام دهد. همین ویژگی در مدارهای موتوری و تابلوهای صنعتی اهمیت زیادی دارد.
کاربرد کنتاکتور خلا بیشتر در مدارهایی است که قطع و وصل زیاد، ولتاژ بالاتر یا جریان کاری سنگینتر دارند. این تجهیز در صنایع مختلف برای کنترل موتور، خازن، ترانس و مدارهای توزیع استفاده میشود.
مهمترین کاربردهای کنتاکتور خلا عبارتند از:
در پروژههایی که موتور یا بار الکتریکی باید در طول روز چندین بار قطع و وصل شود، انتخاب کنتاکتور مناسب اهمیت زیادی دارد. اگر تجهیز کلیدزنی برای تعداد عملیات بالا طراحی نشده باشد، احتمال داغ شدن، چسبیدن کنتاکت، فرسودگی زودهنگام و توقف مدار بیشتر میشود.
کنتاکتور خلا از چند بخش اصلی تشکیل میشود. شناخت این اجزا کمک میکند هنگام خرید یا عیبیابی، انتخاب دقیقتری داشته باشید.
| بخش | وظیفه |
| بوبین | دریافت فرمان الکتریکی و فعال کردن مکانیزم کنتاکتور |
| محفظه خلأ | محل قرارگیری کنتاکتهای اصلی و خاموش شدن قوس |
| کنتاکتهای اصلی | قطع و وصل جریان مدار قدرت |
| کنتاکت کمکی | ارسال وضعیت وصل یا قطع به مدار فرمان |
| مکانیزم قطع و وصل | ایجاد حرکت مکانیکی برای باز و بسته شدن کنتاکتها |
| ترمینالهای قدرت | اتصال ورودی و خروجی مدار قدرت |
| بدنه و عایقها | محافظت مکانیکی و الکتریکی از اجزای داخلی |
مهمترین بخش این تجهیز، محفظه خلأ یا Vacuum Interrupter است. کیفیت این قسمت روی عمر کاری، قدرت قطع، تعداد دفعات قطع و وصل و پایداری عملکرد کنتاکتور اثر مستقیم دارد.
استفاده از کنتاکتور خلا در تابلو برق صنعتی چند مزیت مهم دارد. این مزایا بیشتر در مدارهایی دیده میشود که قطع و وصل زیاد یا شرایط کاری سخت دارند.
مزایای اصلی کنتاکتور خلا عبارتند از:
البته این مزایا زمانی بهدست میآید که کنتاکتور خلا درست انتخاب، نصب و نگهداری شود. انتخاب اشتباه جریان نامی، ولتاژ کاری یا نوع بوبین میتواند باعث عملکرد نادرست یا خرابی زودهنگام شود.
کنتاکتور خلا با وجود مزایای فنی، برای همه مدارها انتخاب اول نیست. این تجهیز معمولا قیمت بالاتری نسبت به کنتاکتورهای معمولی دارد و در مدارهای ساده فشار ضعیف، استفاده از آن همیشه توجیه اقتصادی ندارد.
محدودیتهای کنتاکتور خلا شامل موارد زیر است:
به همین دلیل، قبل از خرید کنتاکتور خلا باید مشخص شود که مدار واقعا به این نوع کنتاکتور نیاز دارد یا یک کنتاکتور معمولی با مشخصات مناسب میتواند همان نیاز را برطرف کند.
تفاوت اصلی کنتاکتور خلا و کنتاکتور معمولی در روش خاموش کردن قوس الکتریکی است. در کنتاکتور معمولی، قطع و وصل کنتاکتها در هوا انجام میشود؛ اما در کنتاکتور خلا، کنتاکتها داخل محفظه خلأ قرار دارند. همین تفاوت باعث میشود کنتاکتور خلا در برخی کاربردها دوام و عملکرد بهتری داشته باشد.
| ویژگی | کنتاکتور خلا | کنتاکتور معمولی |
| محیط قطع قوس | داخل محفظه خلأ | در هوا |
| کاربرد رایج | فشار متوسط، موتورهای صنعتی، کلیدزنی پرتکرار | مدارهای فشار ضعیف و عمومی |
| دوام کنتاکتها | معمولا بیشتر در شرایط مناسب | وابسته به جریان، بار و تعداد قطع و وصل |
| قیمت | بالاتر | اقتصادیتر |
| سرویس و نگهداری | کمتر در شرایط کاری استاندارد | بیشتر در کاربردهای سنگین |
| انتخاب برای مدار ساده | معمولا ضروری نیست | گزینه رایجتر |
اگر تابلو برق مربوط به مدارهای فشار ضعیف سبک باشد، معمولا کنتاکتور معمولی انتخاب مناسبتری است. اما اگر مدار در ولتاژ بالاتر، جریان سنگینتر یا با تعداد قطع و وصل زیاد کار میکند، کنتاکتور خلا میتواند گزینه بهتری باشد.
یکی از اشتباهات رایج این است که کنتاکتور خلا با کلید قدرت خلأ یا VCB یکسان در نظر گرفته میشود. این دو تجهیز هر دو ممکن است از فناوری خلأ برای قطع قوس استفاده کنند، اما کاربرد و سطح حفاظتی آنها یکی نیست.
کنتاکتور خلا برای قطع و وصل مکرر بارهای کاری طراحی میشود. یعنی بیشتر در مدارهای کنترلی، راهاندازی موتور و کلیدزنیهای پرتکرار استفاده میشود. اما کلید قدرت خلأ یا Vacuum Circuit Breaker برای قطع جریان خطا و حفاظت مدار در شرایط اتصال کوتاه کاربرد دارد.
| مقایسه | کنتاکتور خلا | کلید قدرت خلأ |
| هدف اصلی | قطع و وصل مکرر بار | حفاظت و قطع جریان خطا |
| تعداد عملیات | مناسب برای قطع و وصلهای زیاد | کمتر از کنتاکتور در بسیاری از کاربردها |
| کاربرد | موتور، خازن، بار صنعتی | فیدر، ورودی، حفاظت فشار متوسط |
| نقش حفاظتی | به تنهایی جایگزین کلید حفاظتی نیست | نقش حفاظتی اصلی دارد |
| نیاز به فیوز یا رله حفاظتی | معمولا بله | بسته به طراحی تابلو |
بنابراین در طراحی تابلو برق، نباید کنتاکتور خلا را جایگزین کامل کلید قدرت یا تجهیزات حفاظتی دانست. این تجهیز باید همراه با فیوز، رله حفاظتی، کلید مناسب و سایر اجزای حفاظتی طراحی شود.

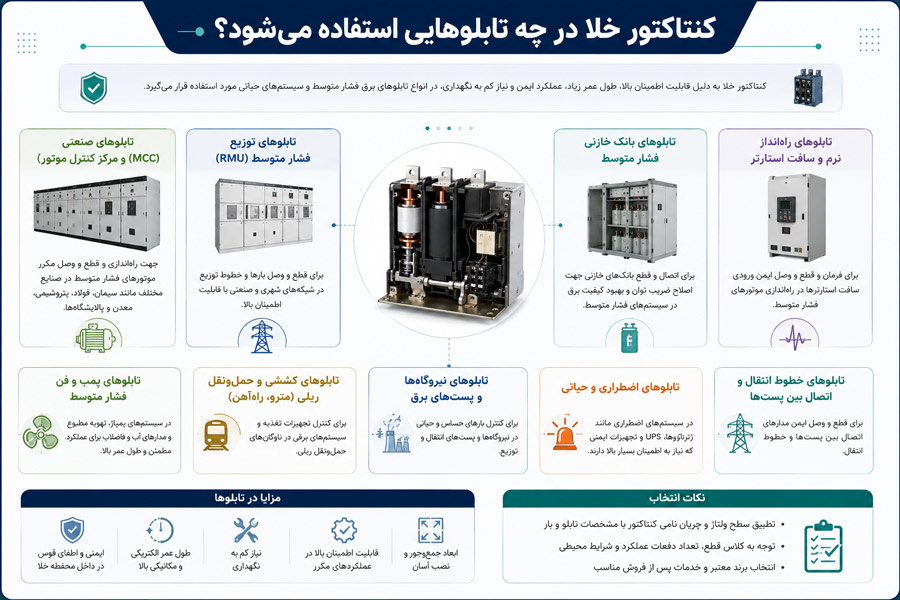

کنتاکتور خلا بیشتر در تابلوهایی استفاده میشود که مدار با بارهای صنعتی، موتورهای بزرگ یا سیستمهای فشار متوسط سروکار دارد. انتخاب آن باید بر اساس طراحی تابلو و مشخصات مصرفکننده انجام شود.
رایجترین محلهای استفاده از کنتاکتور خلا عبارتند از:
در هرکدام از این کاربردها، شرایط کاری متفاوت است. برای مثال، انتخاب کنتاکتور خلا برای موتور با انتخاب آن برای بانک خازنی یکسان نیست. نوع بار، جریان هجومی، تعداد قطع و وصل و تجهیزات حفاظتی باید جداگانه بررسی شوند.
اگر مدار شما سبک، کممصرف و فشار ضعیف است، احتمالا به کنتاکتور خلا نیاز ندارید. اما در بعضی شرایط، استفاده از این تجهیز میتواند انتخاب درستتری باشد.
کنتاکتور خلا زمانی گزینه مناسبی است که:
در این شرایط، هزینه اولیه بالاتر کنتاکتور خلا میتواند با کاهش خرابی، کاهش سرویس و افزایش پایداری مدار جبران شود.
نکات مهم در انتخاب کنتاکتور خلا
برای خرید کنتاکتور خلا باید چند مشخصه فنی مهم بررسی شود. انتخاب فقط بر اساس آمپر یا قیمت، ریسک بالایی دارد و ممکن است تجهیز با مدار هماهنگ نباشد.
هنگام انتخاب کنتاکتور خلا به این موارد توجه کنید:
برای مدارهای موتوری، باید جریان نامی موتور، جریان راهاندازی و شرایط استارت هم بررسی شود. برای مدارهای خازنی نیز جریان هجومی و نوع بانک خازنی اهمیت زیادی دارد.
بخشی از مشکلات تابلو برق به دلیل انتخاب اشتباه تجهیز کلیدزنی ایجاد میشود. کنتاکتور خلا هم اگر درست انتخاب نشود، نمیتواند عملکرد مطمئنی داشته باشد.
اشتباهات رایج در خرید کنتاکتور خلا عبارتند از:
برای جلوگیری از این مشکلات، بهتر است قبل از خرید، مشخصات تابلو و مصرفکننده مشخص باشد. اگر اطلاعات فنی کامل نیست، انتخاب محصول باید با مشاوره تخصصی انجام شود.
قیمت کنتاکتور خلا به مشخصات فنی، برند و شرایط تأمین بستگی دارد. این تجهیز نسبت به کنتاکتورهای معمولی تخصصیتر است و به همین دلیل، اختلاف قیمت بین مدلها میتواند قابل توجه باشد.
عوامل موثر بر قیمت کنتاکتور خلا عبارتند از:
در زمان استعلام قیمت، بهتر است فقط مدل یا آمپر را اعلام نکنید. نوع بار، ولتاژ کاری، ولتاژ بوبین و شرایط نصب هم روی انتخاب درست اثر دارد. گاهی دو کنتاکتور با جریان مشابه، برای دو کاربرد متفاوت طراحی شدهاند و جایگزین مستقیم هم نیستند.
اگر برای تابلو برق صنعتی، مدار موتوری یا سیستم فشار متوسط به کنتاکتور خلا نیاز دارید، انتخاب مدل مناسب اهمیت زیادی دارد. در توان نیرو امکان بررسی و خرید انواع تجهیزات تابلو برق از جمله کنتاکتور، کنتاکتور خلا، کلید مینیاتوری، کلید اتوماتیک، بیمتال، کنترل فاز، محافظ جان و سایر تجهیزات برق صنعتی فراهم است.
برای انتخاب دقیقتر، بهتر است قبل از خرید مشخصات مدار، ولتاژ کاری، جریان مصرفی، نوع بار، ولتاژ بوبین و شرایط نصب را مشخص کنید. اگر در انتخاب کنتاکتور خلا مناسب تردید دارید، میتوانید از راهنمایی کارشناسان توان نیرو استفاده کنید تا محصولی متناسب با نیاز تابلو و شرایط کاری پروژه انتخاب شود.
کنتاکتور خلا تجهیزی برای قطع و وصل مدارهای قدرت است که در آن عملیات کلیدزنی داخل محفظه خلأ انجام میشود. این ویژگی باعث میشود قوس الکتریکی سریعتر کنترل شود و تجهیز در کاربردهای پرتکرار، موتوری و صنعتی عملکرد پایدارتری داشته باشد.
کاربرد کنتاکتور خلا بیشتر در تابلو برق صنعتی، تابلوهای فشار متوسط، مدارهای موتوری، بانکهای خازنی و سیستمهایی است که به قطع و وصل مطمئن نیاز دارند. با این حال، این تجهیز برای همه مدارها ضروری نیست و باید بر اساس ولتاژ، جریان، نوع بار و شرایط کاری انتخاب شود.
اگر قصد خرید کنتاکتور خلا دارید، قبل از انتخاب مدل باید مشخصات فنی مدار و مصرفکننده بررسی شود. انتخاب درست این تجهیز میتواند از خرابی زودهنگام، توقف مدار و هزینههای اضافی جلوگیری کند و عملکرد تابلو برق را پایدارتر کند.
