علت کار نکردن ریموت جرثقیل چیست؟ عیب یابی فرستنده و گیرنده
کار نکردن ریموت جرثقیل همیشه به معنی سوختن کامل ریموت نیست. گاهی مشکل سادهای مانند ضعیف شدن باتری، جا نخوردن صحیح باتری، فعال ماندن کلید توقف اضطراری یا قطع بودن برق گیرنده باعث میشود جرثقیل هیچ فرمانی دریافت نکند. در موارد دیگر، ایراد میتواند از کلیدهای فرستنده، برد RF، گیرنده، رله خروجی، سیمبندی یا حتی مدار فرمان خود جرثقیل باشد.
برای پیدا کردن علت کار نکردن ریموت جرثقیل باید فرستنده و گیرنده جداگانه بررسی شوند و از روی علائم مشخص شود فرمان در کدام مرحله قطع میشود. اگر فرستنده روشن است ولی گیرنده واکنشی ندارد، مسیر عیبیابی با زمانی که گیرنده فرمان را دریافت میکند اما موتور حرکت نمیکند متفاوت خواهد بود.
در این مقاله مرحلهبهمرحله بررسی میکنیم چگونه بدون تعویض بیدلیل قطعات، محل احتمالی خرابی ریموت جرثقیل را مشخص کنیم.
نکته ایمنی: اگر جرثقیل حرکت ناخواسته دارد، فرمانها با تأخیر اجرا میشوند یا سیستم رفتار غیرقابل پیشبینی دارد، ادامه کار مناسب نیست. دستگاه باید از سرویس خارج و سیستم کنترل توسط فرد متخصص بررسی شود. سیستمهای رادیوکنترل جرثقیل بخشی از مدار کنترل یک تجهیز جابهجایی بار هستند و بررسی سیمبندی یا قسمتهای برقدار تابلو باید توسط فرد دارای صلاحیت انجام شود. سازندگان تجهیزات رادیوکنترل صنعتی نیز بر توقف بهرهبرداری هنگام مشاهده عملکرد غیرعادی تأکید دارند.
قبل از باز کردن فرستنده یا گیرنده، به رفتار دستگاه توجه کنید. در بسیاری از مواقع همین نشانهها محدوده خرابی را مشخص میکنند.
| علامت خرابی | علتهای احتمالی | اولین موردی که باید بررسی شود |
| فرستنده اصلاً روشن نمیشود | باتری، باتریخور، کلید اضطراری، برد فرستنده | باتری و وضعیت Emergency Stop |
| فرستنده روشن است ولی گیرنده واکنش ندارد | برق گیرنده، فیوز، عدم هماهنگی TX و RX، اختلال RF | تغذیه و چراغهای گیرنده |
| گیرنده فرمان میگیرد ولی جرثقیل حرکت نمیکند | رله خروجی، سیمبندی، کنتاکتور یا مدار فرمان | خروجی گیرنده و تابلو |
| فقط یک یا چند دکمه کار نمیکنند | میکروسوئیچ، کلید فرستنده، رله همان خروجی | کلید و خروجی مربوطه |
| برد ریموت کم شده است | باتری ضعیف، آنتن، تداخل، مشکل RF | باتری و شرایط محیط |
| ریموت گاهی کار میکند و گاهی نه | اتصال ناپایدار، باتریخور، کلید، برد یا تداخل | اتصالات و باتری |
| بعد از تعویض فرستنده کار نمیکند | عدم تطابق مدل یا تنظیمات فرستنده و گیرنده | مدل، ID و تنظیمات |
| ریموت بعد از زدن STOP روشن نمیشود | آزاد نشدن کلید اضطراری یا انجام نشدن مراحل راهاندازی | Emergency Stop و Start |
این جدول فقط برای محدود کردن محل خرابی است. تشخیص قطعی مخصوصاً در قسمت گیرنده و تابلو فرمان باید با نقشه و مشخصات همان مدل انجام شود.
اگر هیچ چراغ یا نشانهای روی فرستنده دیده نمیشود، عیبیابی را از خود فرستنده شروع کنید. در این وضعیت هنوز دلیلی وجود ندارد که گیرنده یا تابلو جرثقیل باز شود.
یکی از سادهترین دلایل روشن نشدن فرستنده، تمام شدن یا ضعیف شدن باتری است. حتی اگر باتری ظاهراً سالم باشد، بهتر است برای تست اولیه از باتری نو و مناسب همان دستگاه استفاده شود.
موارد زیر را کنترل کنید:
برای مثال بعضی فرستندههای ساگا از دو باتری AA استفاده میکنند و در سایت توان نیرو نیز باتریخور جایگزین برای سریهایی مانند L4B و L6B موجود است.
اگر بخش نگهدارنده باتری شکسته، فرسوده یا دچار قطعی شده باشد، میتوانید مدلهای سازگار را در دسته قطعات یدکی ریموت جرثقیل بررسی کنید.
روی بسیاری از ریموتهای جرثقیل یک کلید توقف اضطراری یا Emergency Stop وجود دارد. اگر این کلید در وضعیت فشرده باقی مانده باشد، فرستنده ممکن است وارد حالت آماده به کار نشود.
کلید را مطابق دستور همان مدل آزاد کنید و سپس مراحل راهاندازی فرستنده را انجام دهید. در بعضی مدلهای ساگا، پس از آزاد کردن توقف اضطراری باید فرآیند شروع مجدد دستگاه نیز انجام شود. صفحه قطعه Emergency Stop مدل L6B در توان نیرو نیز به ضرورت ریست یا آزادسازی سیستم قبل از شروع دوباره اشاره میکند.
اگر کلید اضطراری آسیب فیزیکی دیده، گیر کرده یا عملکرد آن ناپایدار است، بهتر است قبل از ادامه کار تعویض یا تعمیر شود.
اگر باتری و کلید اضطراری سالم هستند، احتمال خرابی در بخش داخلی فرستنده افزایش پیدا میکند. مواردی مانند باتریخور، اتصالات، برد تغذیه، برد اصلی یا مدار RF ممکن است نیاز به بررسی داشته باشند.
برای برخی مدلهای ساگا، برد فرستنده و برد RF بهعنوان قطعه مستقل قابل تهیه هستند؛ برای مثال توان نیرو برای سری L40A برد RF فرستنده مجزا دارد.
اگر مشخص شد خرابی فقط در بخش دستی سیستم است، قبل از خرید مجموعه کامل می توانید مدل های دسته فرستنده TX را بررسی کنید.
این یکی از رایجترین حالتها در عیب یابی ریموت جرثقیل است. اپراتور فرستنده را روشن میکند و چراغ آن نیز طبیعی به نظر میرسد، اما گیرنده داخل تابلو هیچ واکنشی نشان نمیدهد.
در این شرایط باید مشخص کنیم آیا سیگنال به گیرنده نمیرسد یا خود گیرنده برق ندارد.
اولین مرحله، بررسی تغذیه گیرنده است. اگر گیرنده برق نداشته باشد، طبیعی است که هیچ فرمانی از فرستنده دریافت یا اجرا نشود.
بسته به مدل باید موارد زیر توسط فرد متخصص بررسی شوند:
گیرندههای ریموت جرثقیل میتوانند شامل برد، رله، بخش تغذیه و اجزای ارتباط رادیویی باشند. برای نمونه در توضیحات گیرنده L40 ساگا در توان نیرو نیز اجزایی مانند برد، رله، ترانس و بخش ارتباطی ذکر شده است.
اگر مشکل به خود گیرنده مربوط باشد، مدلهای جایگزین را میتوان در دسته گیرنده RX ریموت کنترل بررسی کرد.
گاهی هر دو بخش سالم هستند اما با هم ارتباط برقرار نمیکنند. این مشکل مخصوصاً زمانی دیده میشود که فرستنده یا گیرنده قبلی تعویض شده باشد.
هر فرستنده جدیدی الزاماً با هر گیرندهای کار نمیکند. بسته به برند و سری محصول، هماهنگی میتواند به مواردی مانند مدل، شناسه سیستم، تنظیمات ارتباطی یا ساختار فرکانسی وابسته باشد.
در برخی سریهای ساگا امکان جایگزینی فرستنده یا گیرنده وجود دارد، اما قطعه جدید باید متناسب با مدل سیستم انتخاب و تنظیم شود. خود صفحه برند ساگا در توان نیرو نیز بر هماهنگی مدل و تنظیمات فرستنده و گیرنده هنگام جایگزینی یکی از آنها تأکید دارد.
بنابراین اگر ریموت بلافاصله بعد از تعویض TX یا RX از کار افتاده است، قبل از باز کردن بردها این موارد را بررسی کنید:
شباهت ظاهری دو فرستنده به معنی سازگاری آنها نیست.
این حالت بسیار مهم است، چون نشان میدهد الزاماً ایراد از ارتباط بیسیم نیست.
فرض کنید هنگام فشردن دکمه فرستنده، چراغ مربوط روی گیرنده روشن میشود یا صدای عملکرد رله شنیده میشود، اما موتور جرثقیل حرکت نمیکند. در این وضعیت ارتباط فرستنده و گیرنده احتمالاً برقرار است و باید قسمت بعد از گیرنده بررسی شود.
موارد احتمالی شامل موارد زیر هستند:
بنابراین شنیدن صدای رله به تنهایی نشان نمیدهد که خروجی الکتریکی رله سالم است.
در این مرحله اندازهگیری ولتاژ یا تست خروجیها باید توسط فرد متخصص و طبق نقشه برق دستگاه انجام شود.
اگر تمام فرمانها درست اجرا میشوند اما مثلاً فقط دکمه UP، DOWN یا LEFT عمل نمیکند، احتمال خرابی کل سیستم کمتر است.
عیب معمولاً به همان مسیر فرمان محدود میشود.
فشارهای مکرر در طول زمان میتواند باعث فرسودگی بخش مکانیکی یا الکتریکی کلید شود. اگر دکمه از نظر فیزیکی گیر کرده، بیش از حد نرم شده یا برای صدور فرمان باید چند بار فشار داده شود، کلید باید بررسی شود.
در برخی ریموتهای صنعتی، کلید به صورت قطعه مستقل قابل تعویض است. برای مثال توان نیرو کلید تکپله مخصوص فرستنده L8B ساگا را بهعنوان قطعه یدکی عرضه میکند؛ این کلید روی برد فرستنده قرار میگیرد و فرمان را برای پردازش به مدار ارسال میکند.
اگر فرستنده فرمان را درست ارسال کند اما خروجی مربوط در گیرنده فعال نشود، رله همان مسیر میتواند معیوب باشد.
در سایت توان نیرو نیز رلههای گیرنده برای مدلهایی مانند L4B، L6B، L8B و L10 ساگا به صورت قطعه مستقل موجود هستند.
یک روش منطقی برای عیبیابی این است که بررسی شود:
این ترتیب کمک میکند قطعه سالم بیدلیل تعویض نشود.
قطع و وصل شدن تصادفی یکی از ایرادهایی است که باید جدی گرفته شود. مخصوصاً اگر جرثقیل در زمان جابهجایی بار پاسخ نامنظم داشته باشد، نباید تا مشخص شدن علت به کار ادامه دهد.
دلایل احتمالی عبارتاند از:
در محیطهای صنعتی، سازههای فلزی و تجهیزات رادیویی دیگر نیز میتوانند روی شرایط انتشار سیگنال اثر بگذارند. به همین دلیل اگر مشکل فقط در نقطه خاصی از سالن رخ میدهد، شرایط محل نیز باید بررسی شود.
اگر ریموت قبلاً از فاصله مناسبی کار میکرد اما حالا فقط زمانی که اپراتور نزدیک گیرنده است پاسخ میدهد، مشکل میتواند در مسیر RF باشد.
ابتدا باتریها را تعویض کنید. کاهش ولتاژ باتری میتواند عملکرد فرستنده را تحت تأثیر قرار دهد.
اگر مشکل برطرف نشد، موارد زیر قابل بررسی هستند:
در بعضی مدلهای صنعتی محدوده عملکرد مشخصی از سوی سازنده اعلام میشود. برای نمونه ریموت L10 ساگا در سایت توان نیرو با برد عملیاتی اعلامشده ۱۰۰ متر معرفی شده است؛ اما برد واقعی در محل نصب میتواند تحت تأثیر شرایط محیط قرار گیرد.
اگر افت برد ناگهانی و دائمی است، فقط به نزدیکتر شدن اپراتور اکتفا نکنید؛ علت باید مشخص شود.
افتادن فرستنده از دست اپراتور یکی از اتفاقات رایج در محیطهای کارگاهی است. حتی اگر قاب ظاهراً سالم باشد، ممکن است داخل دستگاه قطعهای جابهجا یا آسیب دیده باشد.
بعد از ضربه، این قسمتها اهمیت بیشتری دارند:
اگر پس از ضربه دستگاه فقط هنگام تکان دادن یا فشار دادن بدنه روشن میشود، ادامه استفاده از آن مناسب نیست و اتصال داخلی باید بررسی شود.
اگر فرستنده روشن میشود اما هیچ فرمانی اجرا نمیشود، چند حالت وجود دارد.
ممکن است فرستنده وارد حالت عملیاتی نشده باشد. در بعضی مدلها پس از روشن کردن یا آزادسازی Emergency Stop باید مرحله Start نیز انجام شود.
اگر راهاندازی درست انجام شده است، باید مشخص شود گیرنده فرمانی دریافت میکند یا خیر.
اگر گیرنده هیچ واکنشی ندارد:
مشکل را در ارتباط TX/RX، تنظیمات یا گیرنده دنبال کنید.
اگر گیرنده واکنش نشان میدهد اما خروجیها عمل نمیکنند:
برق رلهها، برد گیرنده و خروجیها بررسی شوند.
اگر خروجی گیرنده فعال است ولی جرثقیل حرکت نمیکند:
مسیر عیبیابی از ریموت خارج شده و باید مدار فرمان جرثقیل بررسی شود.
این تفکیک ساده جلوی بسیاری از تعویضهای غیرضروری را میگیرد.
اگر گیرنده هیچ چراغ یا نشانهای از تغذیه ندارد، ابتدا برق ورودی آن بررسی میشود.
مواردی که فرد متخصص باید کنترل کند عبارتاند از:
در انتخاب گیرنده جایگزین نیز ولتاژ تغذیه اهمیت دارد و فقط یکسان بودن ظاهر یا تعداد دکمههای فرستنده کافی نیست.
صفحه گیرنده RX در توان نیرو مدلهای مستقل گیرنده را برای سیستمهای ریموت صنعتی ارائه میکند و صفحه برند ساگا نیز روی تطابق مدل، تعداد خروجی و ولتاژ تأکید دارد.

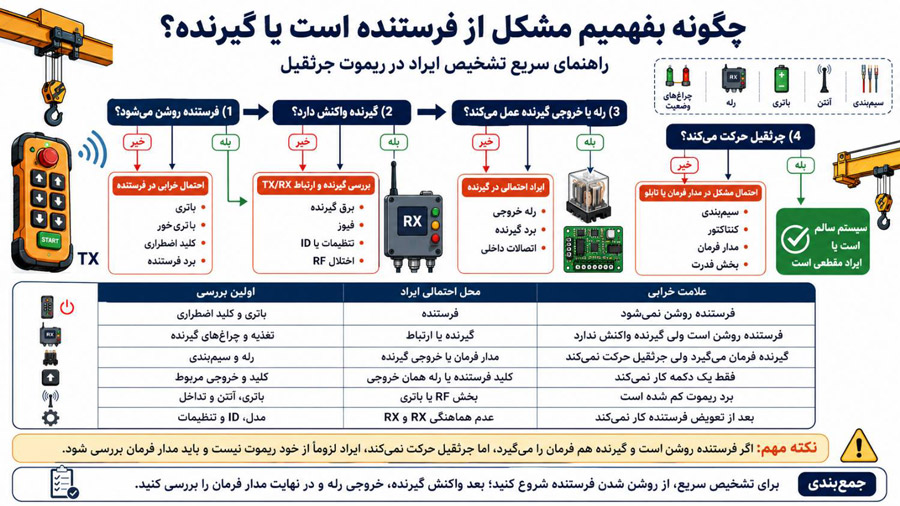

چگونه بفهمیم مشکل از فرستنده است یا گیرنده؟
برای تشخیص اولیه، رفتار دو بخش را کنار هم قرار دهید:
| وضعیت | محل احتمالی ایراد |
| فرستنده روشن نمیشود | فرستنده، باتری یا تغذیه TX |
| فرستنده روشن است، گیرنده خاموش است | برق یا خود گیرنده |
| فرستنده و گیرنده روشناند ولی RX فرمان نمیگیرد | ارتباط، تنظیمات، TX یا RX |
| RX فرمان میگیرد ولی رله عمل نمیکند | برد یا رله گیرنده |
| رله عمل میکند ولی جرثقیل حرکت نمیکند | سیمبندی یا مدار فرمان جرثقیل |
| فقط یک دکمه مشکل دارد | کلید TX، رله همان کانال یا سیم مربوط |
| تمام دکمهها گاهی قطع میشوند | تغذیه، RF، اتصال یا تداخل |
اگر یک فرستنده یا گیرنده سالم و کاملاً سازگار برای تست در اختیار باشد، مقایسه میتواند تشخیص را سریعتر کند؛ اما اتصال تجهیزات ناسازگار صرفاً برای تست توصیه نمیشود.
خیر. یکی از اشتباهات رایج هنگام خرابی ریموت جرثقیل این است که بدون مشخص کردن محل ایراد، کل مجموعه تعویض شود.
یک سیستم ریموت صنعتی از چند قسمت تشکیل شده است و بسته به مدل، بسیاری از آنها جداگانه قابل سرویس یا جایگزینی هستند.
در سایت توان نیرو برای محصولات ساگا قطعاتی مانند موارد زیر وجود دارد:
صفحه ساگا توان نیرو نیز مدلهای L4B، L6B، L8B، L10، L12، L40 و L40A و قطعات مرتبط آنها را پوشش میدهد. (توان نیرو)
برای بررسی قطعات این برند میتوانید وارد صفحه ریموت کنترل ساگا شوید.
تصمیم به تعمیر یا تعویض باید بعد از مشخص شدن قطعه معیوب گرفته شود.
| وضعیت | راهکار قابل بررسی |
| باتریخور خراب است | تعویض باتریخور |
| یک کلید خراب است | تعویض کلید سازگار |
| یک رله خروجی خراب است | بررسی و تعویض رله |
| برد فرستنده قابل تعمیر یا جایگزینی است | تعمیر یا تعویض برد |
| فقط فرستنده آسیب دیده | تهیه TX سازگار |
| فقط گیرنده خراب است | تهیه RX سازگار |
| چند بخش اصلی شدیداً آسیب دیدهاند | مقایسه هزینه تعمیر با ریموت کامل |
| سیستم بسیار قدیمی و قطعات آن موجود نیست | بررسی تعویض مجموعه |
| فرستنده و گیرنده جدید با هم سازگار نیستند | اصلاح انتخاب یا تنظیمات، نه تعویض تصادفی قطعات |
اگر نیاز به جایگزینی کامل مجموعه وجود دارد، میتوانید مدلهای موجود در دسته ریموت جرثقیل را بررسی کنید.
برای اینکه بررسی سیستم پراکنده انجام نشود، بهتر است طبق یک ترتیب مشخص جلو بروید.
مرحله ۱: علائم خرابی را مشخص کنید
قبل از هر اقدامی یادداشت کنید:
مرحله ۲: فرستنده را بررسی کنید
از موارد ساده شروع کنید:
باتری → باتریخور → Emergency Stop → Start → کلیدها → برد فرستنده
مرحله ۳: وضعیت ارتباط را بررسی کنید
اگر TX روشن است، ببینید RX به ارسال فرمان واکنش دارد یا خیر.
عدم واکنش میتواند مسیر بررسی را به سمت تغذیه گیرنده، تنظیمات TX/RX یا ارتباط رادیویی هدایت کند.
مرحله ۴: گیرنده را بررسی کنید
وضعیت برق، چراغها، رلههای خروجی و سیمبندی باید کنترل شوند.
مرحله ۵: مدار بعد از گیرنده را بررسی کنید
اگر گیرنده خروجی درست میدهد، مشکل احتمالاً دیگر از خود ریموت نیست. کنتاکتور، PLC، اینترلاک، درایو و مدار فرمان جرثقیل باید بررسی شوند.
این روش از تعویض چند قطعه سالم برای پیدا کردن یک ایراد ساده جلوگیری میکند.
تعویض فوری ریموت کامل
روشن نشدن ریموت الزاماً به معنی سوختن مجموعه کامل نیست. ابتدا باتری، باتریخور و کلیدهای اصلی بررسی شوند.
خرید فرستنده مشابه از روی ظاهر
فرستنده جدید باید با گیرنده فعلی سازگار باشد. مدل یکسان یا پیکربندی مناسب اهمیت دارد.
اتصال دادن خرابی موتور به ریموت
اگر گیرنده خروجی صحیح دارد اما جرثقیل حرکت نمیکند، ممکن است ایراد در مدار فرمان یا قدرت باشد.
نادیده گرفتن رله گیرنده
اگر تنها یک حرکت از کار افتاده، رله مربوط به همان فرمان یکی از بخشهایی است که باید بررسی شود.
استفاده از دستگاه با فرمانهای مقطعی
قطع و وصل شدن فرمان در تجهیز جابهجایی بار موضوعی نیست که فقط با نزدیک شدن اپراتور به گیرنده نادیده گرفته شود. علت ناپایداری باید پیدا شود.
دستکاری تنظیمات بدون ثبت وضعیت قبلی
تغییر ID، فرکانس یا سیمبندی بدون اطلاع از تنظیمات اولیه میتواند عیبیابی را دشوارتر کند.
خرابی های رایج ریموت جرثقیل ساگا
بخش قابل توجهی از ریموتهای جرثقیل موجود در سایت توان نیرو مربوط به خانواده SAGA است و قطعات مستقلی برای مدلهای مختلف این برند وجود دارد.
در زمان عیبیابی ریموت ساگا بهتر است ابتدا کد دقیق مدل مشخص شود؛ برای مثال L4B، L6B، L8B، L10، L12، L40 و L40A ساختار و قطعات یکسانی ندارند.
پس از شناسایی مدل میتوان بررسی کرد که ایراد مربوط به:
است.
اگر قصد دارید تفاوت ساختار کلیدهای فرمان را هم بهتر بشناسید، مقاله تفاوت ریموت جرثقیل تک سرعته و دو سرعته میتواند برای تشخیص نوع فرمان ریموت مفید باشد.
چرا ریموت جرثقیل روشن نمیشود؟
ابتدا باتری، جهت نصب باتری، باتریخور و وضعیت Emergency Stop را بررسی کنید. اگر این بخشها سالم باشند، ایراد میتواند مربوط به کلیدها، اتصالات یا برد داخلی فرستنده باشد.
چرا فرستنده روشن است ولی جرثقیل کار نمیکند؟
باید بررسی شود گیرنده فرمان را دریافت میکند یا خیر. اگر گیرنده هیچ واکنشی ندارد، تغذیه RX و ارتباط فرستنده و گیرنده بررسی میشود. اگر گیرنده فرمان را دریافت میکند، مسیر خروجی و مدار فرمان جرثقیل باید کنترل شود.
چرا فقط یکی از دکمههای ریموت کار نمیکند؟
خرابی میتواند مربوط به کلید یا میکروسوئیچ فرستنده، رله خروجی مربوط در گیرنده یا سیم همان فرمان باشد. چون سایر فرمانها سالم هستند، معمولاً نیازی نیست در مرحله اول کل ریموت تعویض شود.
علت کم شدن برد ریموت جرثقیل چیست؟
باتری ضعیف، ایراد آنتن، مشکل برد RF، موانع فلزی، تداخل رادیویی یا آسیب داخلی دستگاه میتوانند باعث کاهش برد شوند.
آیا میتوان فقط گیرنده ریموت جرثقیل را عوض کرد؟
در بسیاری از سیستمها بله، اما گیرنده جدید باید از نظر مدل، تغذیه، تعداد خروجی و سیستم ارتباطی با فرستنده هماهنگ باشد. دسته ریموت کنترل صنعتی در توان نیرو نیز ریموت کامل، TX، RX و قطعات مستقل را بهصورت جداگانه پوشش میدهد.
آیا میتوان فقط فرستنده را عوض کرد؟
در صورتی که گیرنده سالم باشد، ممکن است بتوان فقط TX را جایگزین کرد؛ اما فرستنده جدید باید با گیرنده موجود هماهنگ و مطابق روش همان مدل تنظیم شود.
چرا ریموت بعد از زدن Emergency Stop کار نمیکند؟
ممکن است کلید هنوز آزاد نشده یا مراحل راهاندازی مجدد انجام نشده باشد. روش Reset و Start باید طبق دستور همان مدل انجام شود.
اگر رله گیرنده صدا میدهد ولی موتور حرکت نمیکند، مشکل از ریموت است؟
الزاماً خیر. اگر خروجی رله واقعاً فعال باشد، مشکل میتواند در سیمبندی بعد از گیرنده، کنتاکتور، مدار فرمان، تجهیزات حفاظتی یا بخش قدرت جرثقیل باشد.
برای پیدا کردن علت کار نکردن ریموت جرثقیل بهتر است از تعویض تصادفی قطعات شروع نکنید. ابتدا مشخص کنید فرستنده روشن میشود یا نه، سپس واکنش گیرنده را بررسی کنید و در نهایت ببینید خروجی گیرنده به مدار فرمان منتقل میشود یا خیر.
اگر فرستنده روشن نمیشود، باتری، باتریخور، Emergency Stop و برد TX در اولویت بررسی هستند. اگر فرستنده سالم است اما گیرنده واکنشی ندارد، برق RX، هماهنگی فرستنده و گیرنده و بخش رادیویی باید بررسی شوند. اگر گیرنده فرمان را دریافت میکند ولی جرثقیل حرکت نمیکند، احتمال ایراد در رله خروجی یا مدار فرمان بعد از گیرنده بیشتر میشود.
در بسیاری از خرابیها لازم نیست کل مجموعه تعویض شود و میتوان فرستنده، گیرنده یا قطعه معیوب را جداگانه جایگزین کرد. قبل از خرید قطعه، مدل دقیق ریموت و سازگاری آن با سیستم موجود را بررسی کنید.
