تفاوت کنترل فاز معمولی، مینی و سوپر شیوا امواج چیست؟
کنترل فاز یکی از تجهیزات حفاظتی مهم در تابلو برق های صنعتی، تابلو پمپ، موتورخانه، آسانسور و تجهیزات سهفاز است. این رله با بررسی وضعیت فازهای ورودی، در صورت بروز مشکل، مدار فرمان کنتاکتور را قطع میکند تا موتور یا تجهیزات متصل به شبکه آسیب نبینند.

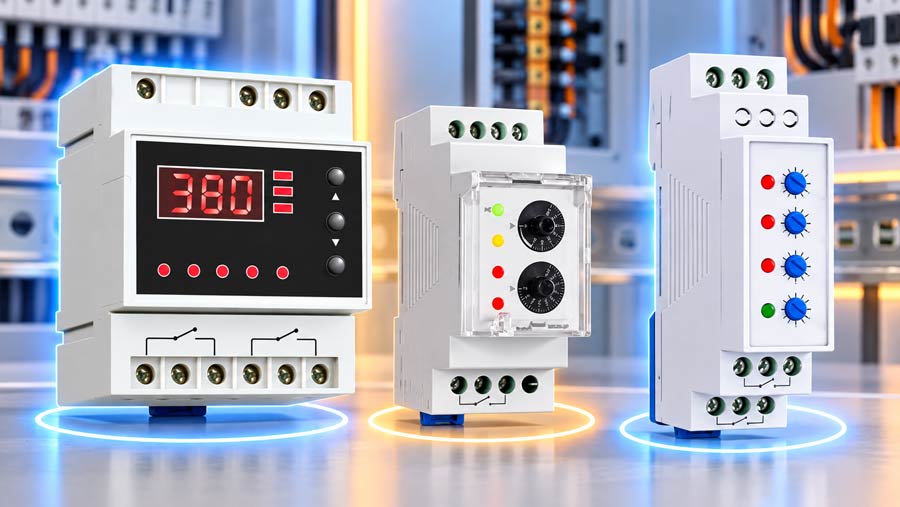

شیوا امواج چند نوع کنترل فاز با ساختار و قابلیتهای متفاوت تولید میکند که معمولاً با عنوان های کنترل فاز معمولی، مینی کنترل فاز و سوپر کنترل فاز شناخته میشوند. هر سه مدل برای پایش برق سهفاز کاربرد دارند، اما از نظر ابعاد، روش تنظیم، دقت، نمایش اطلاعات و امکانات حفاظتی یکسان نیستند.
در این مقاله تفاوت کنترل فاز معمولی، مینی و سوپر شیوا امواج را بررسی میکنیم تا انتخاب مدل مناسب برای پروژه آسانتر شود.

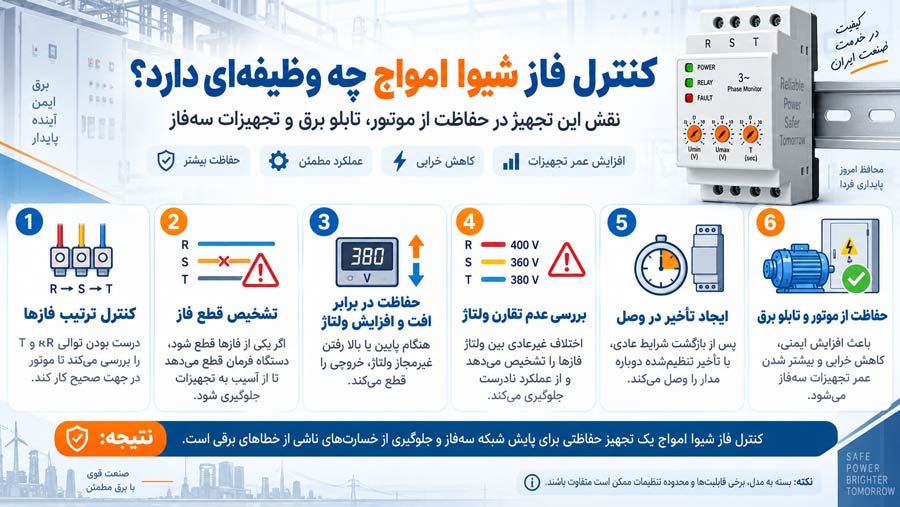

کنترل فاز، وضعیت شبکه سه فاز را بهصورت مداوم بررسی میکند. اگر هرکدام از خطاهای زیر رخ دهد، رله خروجی دستگاه تغییر وضعیت میدهد و مدار فرمان کنتاکتور را قطع میکند:
این تجهیز معمولاً مستقیماً موتور را قطع و وصل نمیکند؛ بلکه در مسیر فرمان کنتاکتور قرار میگیرد. به همین دلیل، انتخاب کنتاکتور مناسب و هماهنگی آن با مدار فرمان اهمیت زیادی دارد.
کنترل فاز شیوا امواج، ساختار سادهتری نسبت به مدلهای مینی و سوپر دارد و برای حفاظت عمومی مدارهای سهفاز استفاده میشود.
این مدل معمولاً بدون نیاز به نول کار میکند و برای شبکههای سهفاز سهسیمه مناسب است. کنترل فاز معمولی میتواند خطاهایی مانند قطع فاز، جابهجایی فاز، افزایش یا کاهش ولتاژ و عدم تقارن فازها را تشخیص دهد.
در این مدل، معمولاً مقدار برخی پارامترها مانند حد افزایش یا کاهش ولتاژ از پیش تعیین شده است و امکان تنظیم همه آنها وجود ندارد. در برخی نسخهها، زمان تأخیر وصل و میزان عدم تقارن قابل تنظیم است. مشخصات دقیق باید از روی کد فنی دستگاه بررسی شود، چون امکانات مدلهای مختلف ممکن است تفاوت داشته باشد.
مینی کنترل فاز شیوا امواج با ابعاد کوچکتر و ساختار میکروپروسسوری طراحی شده است. این مدل برای تابلوهایی مناسب است که فضای نصب محدود دارند یا به کنترل دقیقتر شبکه نیاز دارند.
مینی کنترل فاز میتواند اختلالات ناشی از قطع فاز، جابهجایی فاز، عدم تقارن و افزایش یا کاهش ولتاژ را شناسایی کند. در برخی مدلهای سری N، امکان تنظیم پارامترها وجود دارد و پنل دستگاه نیز قابلیت پلمپشدن دارد تا افراد غیرمجاز نتوانند تنظیمات را تغییر دهند.
ابعاد برخی مدلهای مینی کنترل فاز سری N حدود ۶٫۵×۹×۳٫۶ سانتیمتر اعلام شده است؛ بااینحال، ابعاد و ویژگیها ممکن است بین مدلهای مختلف تفاوت داشته باشد.
سوپر کنترل فاز شیوا امواج، مدل پیشرفتهتر این خانواده است و معمولاً برای پروژههایی انتخاب میشود که کنترل دقیقتر، تنظیمات گستردهتر و نمایش اطلاعات اهمیت دارد.
این مدل برند شیوا امواج بهصورت دیجیتال عمل میکند و در برخی نسخهها، مقدار ولتاژ ورودی، وضعیت خطا، زمان تأخیر وصل و قطع و میزان عدم تقارن قابل تنظیم است. سوپر کنترل فاز برای تابلوهای صنعتی، موتورهای حساس، پمپها و تجهیزاتی که نوسان برق میتواند خسارت زیادی ایجاد کند، گزینه مناسبتری است.
در اطلاعات فنی منتشرشده برای سوپر کنترل فاز دیجیتال شیوا امواج، محدوده ورودی سهفاز ۳۰۰ تا ۵۰۰ ولت، تنظیم تأخیر وصل بین صفر تا ۶۰۰ ثانیه، تأخیر قطع بین صفر تا ۱۰ ثانیه و تنظیم عدم تقارن بین ۵ تا ۲۵ درصد ذکر شده است. این اعداد باید با مشخصات مدل خریداریشده تطبیق داده شوند.
| معیار مقایسه | کنترل فاز معمولی | مینی کنترل فاز | سوپر کنترل فاز |
|---|---|---|---|
| ساختار | ساده و الکترونیکی | میکروپروسسوری | دیجیتال و پیشرفته |
| ابعاد | بزرگتر | کوچک و فشرده | معمولاً بزرگتر از مینی |
| نمایشگر | معمولاً ندارد | معمولاً LED | نمایشگر دیجیتال |
| تنظیمات | محدود | قابل تنظیم در برخی مدلها | گسترده و دقیق |
| تنظیم تأخیر وصل | محدود یا دستی | در برخی مدلها | دقیق و قابل تنظیم |
| تنظیم عدم تقارن | محدود | قابل تنظیم در برخی مدلها | قابل تنظیم |
| تشخیص نوع خطا | محدودتر | دقیقتر | کاملتر و قابل مشاهده |
| فضای موردنیاز | بیشتر | کمتر | متوسط تا زیاد |
| کاربرد اصلی | تابلوهای عمومی | تابلوهای فشرده و صنعتی | پروژههای حساس و حرفهای |
| قیمت | اقتصادیتر | متوسط | بالاتر |
| عیبیابی | ساده اما محدود | بهتر از مدل معمولی | سریعتر بهدلیل نمایش اطلاعات |
مهمترین تفاوت ظاهری میان این مدلها، اندازه بدنه است. کنترل فاز معمولی فضای بیشتری روی ریل تابلو اشغال میکند، درحالیکه مینی کنترل فاز برای تابلوهای کوچکتر طراحی شده است.
سوپر کنترل فاز نیز بهدلیل برخورداری از نمایشگر و امکانات بیشتر، ممکن است فضای بیشتری نسبت به مدل مینی نیاز داشته باشد.
کنترل فاز معمولی برای حفاظت عمومی عملکرد مناسبی دارد؛ اما تعداد پارامترهای قابل تنظیم آن محدودتر است. مینی کنترل فاز بهدلیل استفاده از پردازنده، وضعیت فازها را دقیقتر بررسی میکند.
سوپر کنترل فاز در پروژههایی که محدوده خطا باید با دقت بیشتری تعیین شود، انتخاب مناسبتری است. برای نمونه، در یک موتور حساس ممکن است مقدار عدم تقارن قابلقبول بسیار محدود باشد و تنظیم دقیق این پارامتر اهمیت پیدا کند.
در کنترل فاز معمولی، برخی آستانهها ثابت هستند و کاربر فقط میتواند تعدادی از پارامترها را تنظیم کند.
در مینی کنترل فاز، بسته به مدل، تنظیمات بیشتری در اختیار کاربر قرار میگیرد. سوپر کنترل فاز بیشترین انعطاف را دارد و معمولاً امکان تنظیم دقیقتر زمان تأخیر، محدوده ولتاژ و عدم تقارن را فراهم میکند.
کنترل فاز معمولی اغلب فقط با چراغهای نشانگر، وضعیت وصل یا خطا را مشخص میکند. در چنین شرایطی، برای پیدا کردن علت قطع باید سیمکشی و وضعیت فازها با مولتیمتر بررسی شود.
مینی کنترل فاز اطلاعات بیشتری از وضعیت دستگاه ارائه میدهد، اما امکانات نمایش آن به مدل بستگی دارد.
سوپر کنترل فاز با نمایشگر دیجیتال، اطلاعات خواناتری درباره ولتاژ و وضعیت خطا در اختیار تکنسین قرار میدهد. این موضوع باعث میشود زمان عیبیابی تابلو کاهش پیدا کند.
کنترل فاز معمولی برای تابلوهای عمومی، موتورهای عادی، پمپهای ساده و پروژههایی که تنظیمات پیچیده ندارند، مناسب است.
مینی کنترل فاز برای تابلوهایی انتخاب میشود که فضای کمی دارند یا به حفاظت دقیقتری نسبت به مدل معمولی نیازمند هستند.
سوپر کنترل فاز معمولاً در تابلوهای صنعتی، موتورهای گرانقیمت، خطوط تولید، پمپهای مهم و پروژههایی استفاده میشود که توقف ناگهانی یا آسیب موتور هزینه زیادی ایجاد میکند.
پاسخ به این سؤال به شرایط پروژه بستگی دارد. اگر مدار شما یک موتور معمولی دارد و محدودههای حفاظتی استاندارد برای آن کافی است، کنترل فاز معمولی میتواند انتخاب اقتصادی و مناسبی باشد.
اما اگر فضای تابلو محدود است، نوسان برق زیاد دارید یا میخواهید پارامترها دقیقتر کنترل شوند، مینی کنترل فاز انتخاب مناسبتری خواهد بود.
در واقع، کوچکتر بودن مینی بهتنهایی دلیل بر بهتر بودن آن نیست؛ بلکه باید امکانات، محدوده تنظیمات و ولتاژ کاری مدل نیز بررسی شود.
سوپر کنترل فاز برای پروژههایی مناسب است که در آنها نظارت دقیقتری بر شبکه سهفاز لازم است. از جمله:
البته سوپر کنترل فاز همیشه انتخاب ضروری نیست. اگر مدار ساده باشد، خرید مدل پیشرفته ممکن است هزینه اضافی ایجاد کند و تمام قابلیتهای آن مورد استفاده قرار نگیرد.
از نظر وظیفه کلی، هر سه مدل برای پایش شبکه سهفاز و حفاظت مدار فرمان استفاده میشوند؛ اما نمیتوان آنها را بدون بررسی مشخصات، جایگزین مستقیم یکدیگر کرد.
پیش از جایگزینی باید موارد زیر بررسی شود:
بهعنوان مثال، اگر کنترل فاز قبلی بدون نول در مدار نصب شده باشد، نباید دستگاه جدیدی را که به نول نیاز دارد بدون تغییر نقشه به همان مدار متصل کرد.

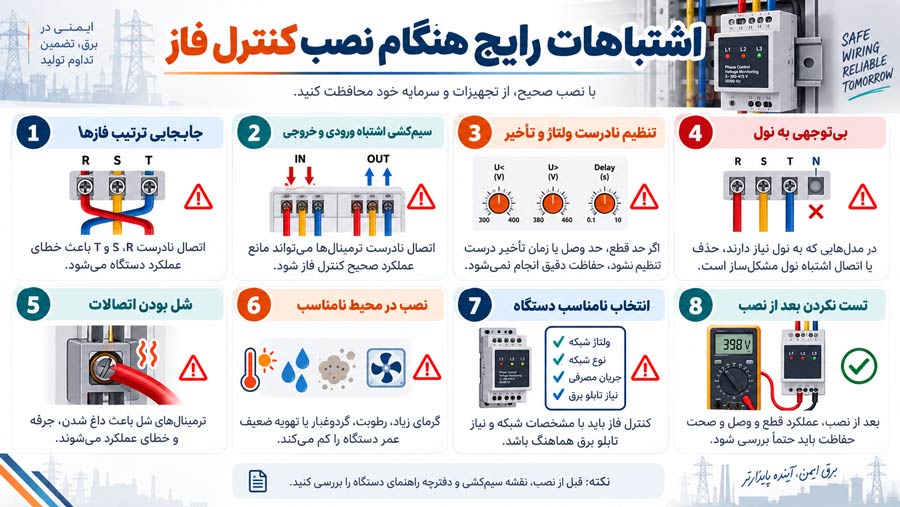

کنترل فاز معمولاً در دو بخش به مدار متصل میشود:
سه فاز ورودی به ترمینالهای مربوط به دستگاه متصل میشوند. این اتصال هم برای تغذیه و هم برای بررسی وضعیت شبکه انجام میشود.
خروجی کنترل فاز در مسیر بوبین کنتاکتور قرار میگیرد. زمانی که وضعیت فازها مناسب باشد، رله داخلی کنترل فاز اجازه وصلشدن کنتاکتور را صادر میکند. هنگام بروز خطا، رله تغییر وضعیت داده و کنتاکتور را قطع میکند.
اتصال دقیق ترمینالها باید طبق نقشه همان مدل انجام شود. شماره ترمینالها در مدلهای مختلف ممکن است یکسان نباشد؛ بنابراین نباید فقط بر اساس ظاهر دستگاه یا رنگ سیمها اقدام کرد.
عبارتهایی مانند معمولی، مینی و سوپر بهتنهایی برای انتخاب کافی نیستند. کد فنی محصول را بررسی کنید و مشخصات همان مدل را بخوانید.
کنترل فاز باید با ولتاژ شبکه سهفاز پروژه سازگار باشد. استفاده از مدل نامتناسب میتواند باعث عملکرد اشتباه یا آسیب دستگاه شود.
برخی مدلها بدون نول کار میکنند و برخی دیگر ممکن است به نول نیاز داشته باشند. این موضوع باید از نقشه سیمکشی مشخص شود.
اگر تابلو فشرده است، ابعاد دستگاه اهمیت زیادی دارد. مینی کنترل فاز معمولاً برای چنین شرایطی انتخاب مناسبتری است.
برای موتورهای معمولی، مدل ساده میتواند کافی باشد؛ اما برای تجهیزات حساس بهتر است مدلی با تنظیم دقیقتر ولتاژ و عدم تقارن انتخاب شود.
کنتاکت خروجی باید با مدار فرمان و بوبین کنتاکتور سازگار باشد. در صورت نیاز، میتوان از رله واسط استفاده کرد؛ اما این کار باید براساس نقشه مدار انجام شود.
کنترل فاز فقط یکی از اجزای حفاظت موتور است و نباید جایگزین کنترل بار یا حفاظت اضافهبار شود. برای حفاظت کامل، باید کنترل فاز، بیمتال، فیوز، کلید حفاظتی و کنتاکتور متناسب با یکدیگر انتخاب شوند.
انتخاب مدل مناسب را میتوان بهصورت زیر خلاصه کرد:
اگر هدف شما فقط حفاظت پایه در برابر قطع و جابهجایی فاز است، مدل معمولی میتواند پاسخگوی نیاز پروژه باشد. اگر فضای تابلو محدود است، مینی مدل انتخاب منطقیتری خواهد بود. در پروژههایی که امکان تنظیم دقیق و مشاهده وضعیت خطا اهمیت دارد، سوپر کنترل فاز ارزش خرید بیشتری دارد.
مینی کنترل فاز ابعاد کوچکتر و ساختار میکروپروسسوری دارد و در برخی مدلها تنظیمات دقیقتری نسبت به کنترل فاز معمولی ارائه میدهد.
معمولاً بله. سوپر کنترل فاز با امکانات دیجیتال، تنظیمات گستردهتر و نمایش اطلاعات، کنترل دقیقتری بر محدوده ولتاژ و عدم تقارن فراهم میکند؛ اما مشخصات نهایی به مدل دستگاه بستگی دارد.
برای پمپهای معمولی، کنترل فاز معمولی یا مینی میتواند مناسب باشد. اگر پمپ حساس، گرانقیمت یا دارای اهمیت عملیاتی بالا باشد، استفاده از سوپر کنترل فاز نیز قابل بررسی است.
خیر، پیش از جایگزینی باید ولتاژ، نیاز به نول، نوع خروجی، شماره ترمینالها و تنظیمات مدار بررسی شود.
کنترل فاز برای خطاهای مربوط به شبکه سهفاز طراحی شده است و بهتنهایی حفاظت کامل در برابر اضافهبار ایجاد نمیکند. برای این منظور باید از بیمتال یا کنترل بار مناسب نیز استفاده شود.
اگر فضای نصب محدود باشد، مینی کنترل فاز معمولاً انتخاب مناسبتری است؛ البته مشخصات فنی و ابعاد دقیق باید با فضای تابلو تطبیق داده شود.
تفاوت کنترل فاز معمولی، مینی و سوپر شیوا امواج فقط به اندازه دستگاه محدود نمیشود. این مدلها از نظر ساختار داخلی، دقت پایش، تعداد تنظیمات، نمایش خطا، فضای نصب و کاربرد نیز با یکدیگر تفاوت دارند.
کنترل فاز معمولی برای حفاظت عمومی و پروژههای ساده مناسب است. مینی کنترل فاز با ابعاد کوچک و عملکرد میکروپروسسوری، گزینه خوبی برای تابلوهای کمجا و مدارهای دقیق تر محسوب می شود. سوپر کنترل فاز نیز برای پروژههای صنعتی و تجهیزات حساس، امکانات کاملتری ارائه میدهد.
پیش از خرید، حتماً کد فنی، ولتاژ کاری، نیاز به نول، نوع خروجی و نقشه اتصال را بررسی کنید تا کنترل فاز انتخاب شده با مدار و تجهیزات پروژه سازگار باشد.
