کابل زوجی برای انتقال سیگنال، ارتباطات مخابراتی، تلفن، سیستم‌های کنترلی و بعضی مدارهای فرمان استفاده می‌شود. در این نوع کابل، هادی‌ها به‌صورت زوج کنار هم قرار می‌گیرند و بسته به نوع کابل، می‌توانند برای مسیرهای کوتاه یا طولانی‌تر، داخل ساختمان، تابلو، سیستم‌های ارتباطی یا پروژه‌های صنعتی به کار بروند. انتخاب درست کابل زوجی باعث می‌شود سیگنال با افت کمتر، نویز کمتر و پایداری بهتر منتقل شود.
در این دسته بندی می‌توانید انواع کابل زوجی را بر اساس تعداد زوج، قطر هادی، جنس مغزی، برند، نوع روکش، شیلددار یا بدون شیلد بودن و قیمت بررسی کنید. برای خرید کابل زوجی، فقط متراژ یا قیمت را معیار قرار ندهید؛ چون تعداد زوج، کیفیت مس، قطر هادی، شرایط نصب، فاصله مسیر و میزان نویز محیط روی عملکرد نهایی کابل تأثیر مستقیم دارند.
کابل زوجی در پروژه‌هایی استفاده می‌شود که چند مسیر ارتباطی یا سیگنالی باید به‌صورت منظم و قابل تفکیک منتقل شوند. این کابل‌ها در سیستم تلفن، ارتباطات داخلی، آیفون، سیستم‌های کنترلی، بعضی مدارهای فرمان و مسیرهای سیگنال کاربرد دارند. در کابل‌های زوجی، انتخاب تعداد زوج اهمیت زیادی دارد؛ چون باید تعداد خطوط مورد نیاز امروز و احتمال توسعه آینده را پوشش دهد.
برای خرید کابل زوجی، ابتدا مشخص کنید کابل قرار است در چه مسیری نصب شود. مسیر داخلی ساختمان، مسیر داخل تابلو، داکت، رایزر، محیط صنعتی، کنار کابل قدرت یا فضای دارای نویز شرایط یکسانی ندارند. اگر کابل در کنار تجهیزات صنعتی، موتورها یا مسیرهای برق قدرت نصب می‌شود، باید احتمال نویز و نیاز به شیلد بررسی شود.
اگر پروژه شما به کابل مقاوم‌تر در برابر نویز نیاز دارد، دسته کابل شیلددار را هم بررسی کنید. برای مسیرهای برق قدرت یا سیم‌کشی تابلو، دسته‌های سیم و کابل افشان و سیم و کابل مفتول می‌توانند مرتبط باشند.
کابل زوجی به کابلی گفته می‌شود که هادی‌های آن به‌صورت زوج طراحی شده‌اند. هر زوج معمولاً از دو رشته تشکیل می‌شود و برای انتقال یک مسیر ارتباطی یا سیگنال استفاده می‌شود. این ساختار باعث می‌شود کابل برای سیستم‌هایی مثل تلفن، مخابرات، فرمان، ارتباط داخلی و مدارهای کم‌جریان مناسب باشد.
کابل زوجی می‌تواند تعداد زوج‌های مختلفی داشته باشد؛ مثل ۲ زوج، ۴ زوج، ۱۰ زوج یا تعدادهای بالاتر. انتخاب تعداد زوج باید بر اساس تعداد خطوط مورد نیاز انجام شود. برای مثال، اگر فقط دو مسیر ارتباطی لازم است، کابل ۲ زوجی می‌تواند کافی باشد؛ اما برای پروژه‌ای با چند خط تلفن یا ارتباط داخلی، کابل با تعداد زوج بیشتر مناسب‌تر است.
در زمان انتخاب کابل زوجی، قطر هادی هم مهم است. کابل‌هایی با قطر هادی ۰.۶ میلی‌متر در بسیاری از کاربردهای مخابراتی و ارتباطی استفاده می‌شوند. هرچه مسیر طولانی‌تر باشد یا افت سیگنال اهمیت بیشتری داشته باشد، انتخاب قطر، کیفیت هادی و نوع کابل باید دقیق‌تر انجام شود.
کابل زوجی در پروژه‌هایی کاربرد دارد که انتقال سیگنال یا ارتباط با جریان پایین اهمیت دارد. این کابل‌ها معمولاً برای مدارهای قدرت استفاده نمی‌شوند و نباید جایگزین کابل برق شوند. کاربرد اصلی آن‌ها انتقال ارتباط، فرمان یا سیگنال است.
رایج‌ترین کاربردهای کابل زوجی عبارت‌اند از:
اگر کابل برای انتقال تصویر یا آنتن نیاز دارید، دسته کابل آنتن گزینه مرتبط‌تری است. برای نصب تجهیزات داخل تابلو یا مرتب‌سازی مسیر سیم‌ها هم دسته تجهیزات مونتاژ می‌تواند مکمل این صفحه باشد.
کابل زوجی مخابراتی برای انتقال خطوط تلفن و ارتباطات داخلی استفاده می‌شود. این کابل‌ها معمولاً در ساختمان‌ها، مجموعه‌های اداری، پروژه‌های تجاری، اتاق مخابرات، رایزرها و مسیرهای ارتباطی کاربرد دارند.
در انتخاب کابل زوجی مخابراتی باید تعداد زوج، قطر هادی، جنس مغزی، نوع روکش و شرایط مسیر نصب بررسی شود. اگر مسیر طولانی است یا در کنار کابل‌های برق قرار دارد، کیفیت کابل و نحوه اجرا اهمیت بیشتری پیدا می‌کند.
کابل زوجی مسی به دلیل رسانایی بهتر مس، برای انتقال سیگنال و ارتباط گزینه مناسبی است. در زمان خرید، توجه کنید که کابل واقعاً مغزی مسی داشته باشد و فقط با عنوان مشابه عرضه نشود. کیفیت هادی روی افت سیگنال، دوام کابل و عملکرد مسیر ارتباطی اثر دارد.
اگر مسیر ارتباطی برای پروژه مهم است، بهتر است از کابل زوجی مسی با برند معتبر استفاده شود. انتخاب کابل بی‌کیفیت ممکن است در ابتدا ارزان‌تر باشد، اما در مسیرهای طولانی یا پروژه‌های حساس باعث افت کیفیت ارتباط و دوباره‌کاری شود.
کابل ۲ زوجی برای مسیرهایی مناسب است که تعداد خطوط محدود است. این کابل می‌تواند برای تلفن، آیفون، ارتباط داخلی یا بعضی مسیرهای سیگنال کم‌جریان استفاده شود. اگر پروژه فقط به دو زوج نیاز دارد و توسعه آینده در نظر گرفته نشده، کابل ۲ زوجی انتخاب اقتصادی‌تری است.
در زمان خرید کابل ۲ زوجی، قطر هادی، جنس مس، نوع روکش و متراژ مسیر را بررسی کنید. اگر کابل قرار است در محیط صنعتی یا کنار مسیرهای قدرت نصب شود، نیاز به شیلد یا فاصله‌گذاری از کابل برق هم باید بررسی شود.
کابل ۱۰ زوجی برای پروژه‌هایی مناسب است که چند مسیر ارتباطی باید در یک کابل جمع شود. این مدل در ساختمان‌های اداری، مسیرهای مخابراتی، اتاق‌های توزیع ارتباطات و پروژه‌هایی که چند خط تلفن یا ارتباط داخلی دارند کاربرد دارد.
مزیت کابل ۱۰ زوجی این است که چند زوج مجزا در یک کابل قرار می‌گیرند و مسیرکشی مرتب‌تر می‌شود. البته در زمان نصب باید زوج‌ها به‌درستی شناسایی، شماره‌گذاری و ترمینال‌بندی شوند تا در عیب‌یابی بعدی مشکل ایجاد نشود.

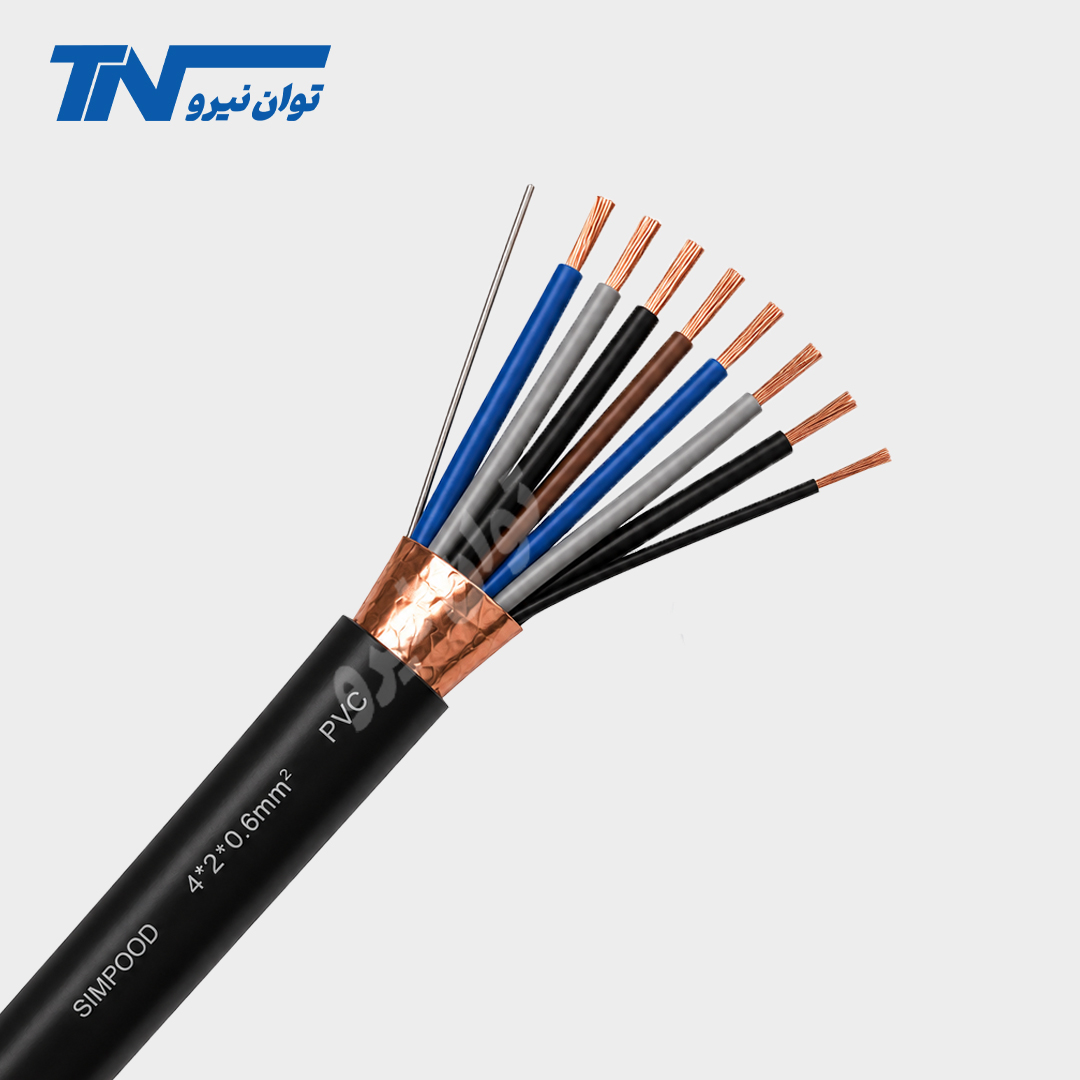

کابل زوجی شیلددار برای محیط‌هایی مناسب است که نویز الکتریکی وجود دارد. شیلد می‌تواند اثر نویزهای خارجی را کاهش دهد و کیفیت انتقال سیگنال را بهتر حفظ کند. این موضوع در محیط‌های صنعتی، نزدیک تابلو برق، موتور، اینورتر، کنتاکتور و کابل‌های قدرت اهمیت بیشتری دارد.
اگر کابل زوجی در کنار تجهیزات صنعتی نصب می‌شود، بهتر است قبل از خرید، نیاز به شیلد بررسی شود. برای مسیرهای دارای نویز، دسته کابل شیلددار را هم ببینید.
کابل زوجی بدون شیلد برای مسیرهای معمولی و محیط‌هایی مناسب است که نویز زیادی وجود ندارد. این کابل‌ها معمولاً اقتصادی‌تر هستند و برای سیم‌کشی تلفن، ارتباط داخلی و مسیرهای عمومی‌تر کاربرد دارند.
در استفاده از کابل بدون شیلد، مسیر نصب اهمیت زیادی دارد. بهتر است کابل زوجی بدون شیلد از کنار کابل‌های قدرت، موتورهای بزرگ، تابلوهای صنعتی و منابع نویز شدید عبور داده نشود.
در صفحه کابل‌های زوجی توان نیرو، محصولاتی مانند کابل زوجی مسی ۰.۶×۲×۱۰ سیمپود و کابل زوجی مسی ۰.۶×۲×۲ سیمپود دیده می‌شود. این محصولات از نظر تعداد زوج با هم متفاوت‌اند و انتخاب بین آن‌ها باید بر اساس تعداد خطوط یا مسیرهای ارتباطی مورد نیاز انجام شود.
اگر پروژه شما فقط به چند مسیر محدود نیاز دارد، کابل زوجی ۲ زوج می‌تواند کافی باشد. اگر چند خط تلفن، چند مسیر ارتباطی یا توسعه آینده مدنظر است، مدل‌هایی با تعداد زوج بیشتر مانند ۱۰ زوج انتخاب کاربردی‌تری هستند.
کابل زوجی بر اساس ساختار زوج‌های داخلی شناخته می‌شود؛ اما کابل شیلددار بر اساس وجود لایه محافظ در برابر نویز تعریف می‌شود. یعنی یک کابل می‌تواند هم زوجی باشد و هم شیلددار. در مقابل، بعضی کابل‌های زوجی بدون شیلد هستند و برای مسیرهای کم‌نویز استفاده می‌شوند.
اگر مسیر نصب شما در ساختمان و دور از کابل‌های قدرت است، کابل زوجی بدون شیلد ممکن است پاسخگو باشد. اما اگر کابل کنار تابلو برق، اینورتر، موتور، کنتاکتور یا کابل قدرت عبور می‌کند، بهتر است مدل شیلددار بررسی شود.
| ویژگی | کابل زوجی | کابل شیلددار |
|---|---|---|
| معیار اصلی | تعداد زوج‌های داخلی | وجود لایه محافظ نویز |
| کاربرد | تلفن، مخابرات، فرمان، سیگنال | مسیرهای دارای نویز یا حساس |
| امکان ترکیب | می‌تواند شیلددار یا بدون شیلد باشد | می‌تواند زوجی یا چندرشته‌ای باشد |
| نکته انتخاب | تعداد زوج و قطر هادی | نوع شیلد و نحوه اتصال زمین |
| محیط مناسب | مسیرهای ارتباطی عمومی | محیط صنعتی و نویزی |
کابل زوجی برای انتقال خطوط ارتباطی، تلفن، فرمان و سیگنال‌های کم‌جریان استفاده می‌شود. اما کابل آنتن معمولاً از نوع کواکسیال است و برای انتقال سیگنال تلویزیون، آنتن مرکزی یا ماهواره کاربرد دارد. ساختار این دو کابل متفاوت است و نباید به جای هم استفاده شوند.
اگر پروژه شما مربوط به تلفن، آیفون یا ارتباط داخلی است، کابل زوجی گزینه مناسب‌تری است. اگر هدف انتقال سیگنال آنتن یا تصویر از مسیر کواکسیال است، باید از کابل آنتن استفاده شود.
اولین معیار انتخاب، تعداد زوج مورد نیاز است. اگر تعداد زوج کمتر از نیاز انتخاب شود، در زمان نصب با کمبود مسیر مواجه می‌شوید. اگر توسعه آینده پروژه مهم است، بهتر است چند زوج اضافه در نظر بگیرید.
قطر هادی روی کیفیت انتقال و افت سیگنال اثر دارد. در بسیاری از کابل‌های مخابراتی، قطر ۰.۶ میلی‌متر کاربرد زیادی دارد. برای مسیرهای طولانی‌تر یا پروژه‌هایی که افت سیگنال مهم است، کیفیت و قطر هادی باید دقیق‌تر بررسی شود.
کابل زوجی مسی معمولاً کیفیت انتقال بهتری نسبت به کابل‌های بی‌کیفیت یا غیرمسی دارد. اگر مسیر ارتباطی برای پروژه مهم است، بهتر است از کابل با هادی مسی و برند معتبر استفاده شود.
اگر کابل در محیط کم‌نویز نصب می‌شود، کابل بدون شیلد می‌تواند کافی باشد. اما در محیط صنعتی، کنار تابلو برق یا مسیرهای نزدیک به کابل قدرت، مدل شیلددار انتخاب مطمئن‌تری است.
روکش کابل باید با شرایط نصب هماهنگ باشد. مسیر داخل ساختمان، داکت، رایزر، محیط صنعتی یا فضای دارای رطوبت شرایط یکسانی ندارد. اگر کابل در مسیر خاصی نصب می‌شود، نوع روکش و مقاومت آن بررسی شود.
در کابل‌های ارتباطی، کیفیت ساخت اهمیت زیادی دارد. زوج‌بندی منظم، کیفیت مس، یکنواختی قطر، کیفیت روکش و استاندارد تولید می‌تواند روی دوام و عملکرد کابل اثر بگذارد. در خرید کابل زوجی فقط به قیمت پایین توجه نکنید.
| نیاز پروژه | کابل مناسب‌تر | نکته مهم |
|---|---|---|
| تلفن داخلی ساده | کابل زوجی ۲ زوج | تعداد خطوط فعلی و آینده بررسی شود |
| پروژه اداری با چند خط | کابل زوجی ۱۰ زوج یا بالاتر | شماره‌گذاری و ترمینال‌بندی مهم است |
| محیط کم‌نویز | کابل زوجی بدون شیلد | مسیر از کابل قدرت جدا باشد |
| محیط صنعتی | کابل زوجی شیلددار | اتصال صحیح شیلد بررسی شود |
| مسیر طولانی‌تر | کابل با هادی باکیفیت‌تر | افت سیگنال و قطر هادی مهم است |
| نصب داخل تابلو یا داکت | کابل با روکش مناسب | مسیر نصب و شعاع خمش رعایت شود |
در پروژه‌های ساختمانی، کابل زوجی بیشتر برای تلفن، آیفون، ارتباط داخلی، سیستم‌های کنترلی و مسیرهای کم‌جریان استفاده می‌شود. در این پروژه‌ها، تعداد زوج و کیفیت سیم‌کشی نقش مهمی در عیب‌یابی و توسعه آینده دارد.
در پروژه‌های صنعتی، کابل زوجی ممکن است برای مسیرهای فرمان، سیگنال یا ارتباط بین تجهیزات استفاده شود. در این حالت، نویز محیط، فاصله از کابل قدرت، وجود موتور، اینورتر و تجهیزات قطع و وصل باید بررسی شود. اگر کابل در کنار تجهیزات برق صنعتی نصب می‌شود، بهتر است دسته تجهیزات برق صنعتی و تجهیزات حفاظتی و اندازه‌گیری هم برای انتخاب تجهیزات مکمل بررسی شوند.
یکی از اشتباهات رایج، خرید کابل با تعداد زوج کمتر از نیاز پروژه است. این کار باعث می‌شود در زمان نصب یا توسعه آینده، مجبور به کابل‌کشی مجدد شوید.
اشتباه دیگر، بی‌توجهی به نویز محیط است. اگر کابل زوجی بدون شیلد کنار کابل قدرت یا تجهیزات صنعتی نصب شود، احتمال اختلال در سیگنال بیشتر می‌شود. در چنین شرایطی باید مسیر نصب اصلاح شود یا کابل شیلددار انتخاب شود.
در بعضی پروژه‌ها، کابل زوجی به اشتباه برای مدارهایی استفاده می‌شود که به کابل برق نیاز دارند. کابل زوجی برای انتقال توان و بارهای اصلی طراحی نشده و نباید جایگزین کابل برق شود.
اشتباه مهم دیگر، انتخاب کابل فقط بر اساس قیمت است. کابل ارزان اما بی‌کیفیت می‌تواند باعث افت سیگنال، قطعی‌های مکرر، سختی در ترمینال‌بندی و هزینه دوباره‌کاری شود.
قیمت کابل زوجی به تعداد زوج، قطر هادی، جنس مغزی، نوع روکش، شیلددار یا بدون شیلد بودن، برند، کیفیت ساخت، متراژ، موجودی بازار و قیمت مس بستگی دارد. کابل ۱۰ زوجی به دلیل تعداد رشته بیشتر، معمولاً قیمت بالاتری نسبت به کابل ۲ زوجی دارد.
کابل زوجی مسی نیز معمولاً از مدل‌های بی‌کیفیت یا غیرمسی قیمت بالاتری دارد، اما در مسیرهای مهم، انتخاب هادی بهتر می‌تواند هزینه‌های خرابی و دوباره‌کاری را کاهش دهد. همچنین اگر کابل شیلددار باشد، به دلیل ساختار محافظتی بیشتر، قیمت آن نسبت به مدل بدون شیلد متفاوت خواهد بود.
برای مقایسه قیمت کابل زوجی، محصولات هم‌رده را با هم مقایسه کنید. مقایسه کابل ۲ زوجی با ۱۰ زوجی یا کابل مسی با کابل غیرمسی نتیجه درستی نمی‌دهد.
برای خرید کابل زوجی از توان نیرو، ابتدا تعداد زوج مورد نیاز، قطر هادی، نوع مسیر نصب، نیاز یا عدم نیاز به شیلد و متراژ پروژه را مشخص کنید. اگر کابل برای تلفن، آیفون، ارتباط داخلی یا مسیرهای سیگنال استفاده می‌شود، تعداد خطوط فعلی و توسعه آینده را در نظر بگیرید.
در توان نیرو می‌توانید کابل‌های زوجی مسی سیمپود را در تعداد زوج‌های مختلف بررسی کنید. اگر پروژه شما در محیط صنعتی اجرا می‌شود یا کابل در کنار تجهیزات برق قرار می‌گیرد، بهتر است قبل از خرید، شرایط نویز و مسیر عبور کابل را بررسی کنید.
اگر بین کابل ۲ زوجی، ۱۰ زوجی، مدل شیلددار یا بدون شیلد تردید دارید، مشخصات پروژه و مسیر نصب را با کارشناسان توان نیرو در میان بگذارید تا انتخاب دقیق‌تری انجام شود. انتخاب درست کابل زوجی از ابتدا، باعث نصب مرتب‌تر، عیب‌یابی ساده‌تر و کاهش هزینه‌های اصلاح مسیر در آینده می‌شود.
کابل زوجی کابلی است که هادی‌های آن به‌صورت زوج طراحی شده‌اند و برای انتقال خطوط ارتباطی، تلفن، فرمان و سیگنال‌های کم‌جریان استفاده می‌شود.
برای تلفن داخلی، آیفون، مخابرات، سیستم‌های ارتباطی، مدارهای فرمان کم‌جریان و بعضی مسیرهای سیگنال استفاده می‌شود.
برای مسیرهای ارتباطی مهم، کابل زوجی مسی معمولاً انتخاب بهتری است؛ چون کیفیت انتقال و دوام بهتری نسبت به کابل‌های بی‌کیفیت دارد.
برای پروژه‌هایی مناسب است که تعداد خطوط محدود است؛ مثل بعضی مسیرهای تلفن، آیفون یا ارتباط داخلی ساده.
زمانی استفاده می‌شود که چند مسیر ارتباطی یا چند خط تلفن باید در یک کابل منتقل شود و نظم مسیرکشی اهمیت دارد.
وقتی کابل در محیط نویزی، کنار تابلو برق، کابل قدرت، موتور، اینورتر یا تجهیزات صنعتی نصب می‌شود، مدل شیلددار گزینه مناسب‌تری است.
کابل زوجی برای تلفن، فرمان و سیگنال‌های ارتباطی استفاده می‌شود؛ اما کابل آنتن معمولاً کواکسیال است و برای انتقال سیگنال آنتن و تصویر کاربرد دارد.
قیمت به تعداد زوج، قطر هادی، جنس مغزی، نوع روکش، شیلددار بودن، برند، متراژ و قیمت مس بستگی دارد.
خیر. کابل زوجی برای مدارهای ارتباطی و سیگنالی طراحی شده و نباید جایگزین کابل برق یا کابل قدرت شود.
تعداد زوج، متراژ، مسیر نصب، نیاز به شیلد، نوع کاربرد، قطر هادی و شرایط محیطی باید مشخص شود.
