تفاوت کنترل فاز و کنترل بار؛ برای حفاظت موتور کدام لازم است؟

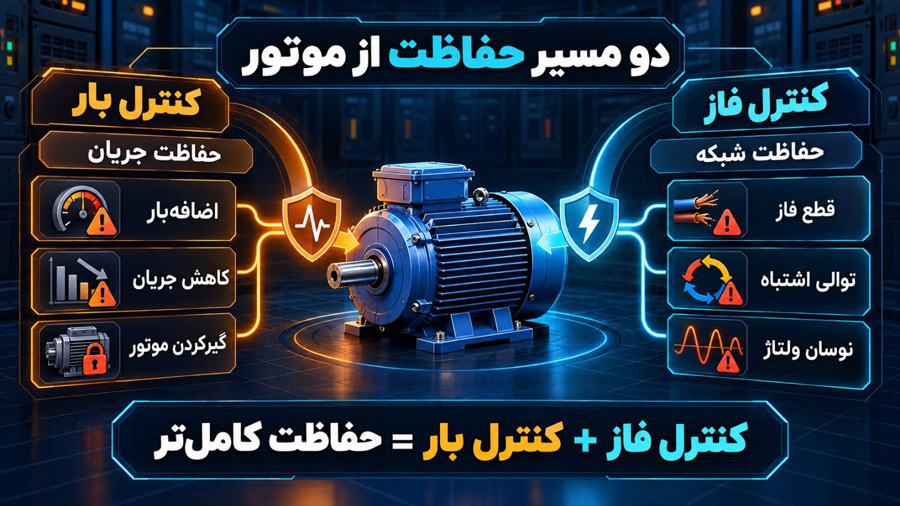

کنترل فاز و کنترل بار هر دو برای حفاظت الکتروموتور استفاده می‌شوند، اما دو نوع خطای متفاوت را زیر نظر دارند. کنترل فاز وضعیت برق ورودی و ولتاژ فازها را بررسی می کند؛ درحالی که کنترل بار بر جریان مصرفی موتور نظارت دارد.
بنابراین، هیچ‌کدام جایگزین کامل دیگری نیست. اگر هدف، حفاظت اصولی یک موتور سه‌فاز باشد، معمولاً باید هر دو بخش ولتاژ و جریان کنترل شوند. این حفاظت می‌تواند با دو رله جداگانه یا یک دستگاه ترکیبی کنترل فاز بار انجام گیرد.
کنترل فاز یک رله حفاظتی برای پایش وضعیت شبکه سه‌فاز است. این دستگاه پیش از راه‌اندازی و هنگام کار موتور، ولتاژ و ترتیب فازهای ورودی را بررسی می‌کند. اگر شرایط شبکه از محدوده تنظیم‌شده خارج شود، رله خروجی تغییر وضعیت می‌دهد و مسیر بوبین کنتاکتور را قطع می‌کند.
مهم‌ترین خطاهایی که کنترل فاز تشخیص می‌دهد عبارت‌اند از:
برای مثال، کنترل فاز معمولی شیوا امواج قطع فاز، جابه‌جایی توالی، افزایش یا کاهش ولتاژ و عدم تقارن فازها را بررسی می‌کند. در صورت وجود خطا، دستگاه اجازه وصل‌شدن رله خروجی را نمی‌دهد.
اگر به توضیحات کامل‌تر درباره عملکرد و اجزای این رله نیاز دارید، مقاله کنترل فاز چیست و چه کاربردی دارد؟ جزئیات بیشتری ارائه می‌دهد.
کنترل بار، جریان مصرفی موتور را اندازه‌گیری می‌کند و آن را با محدوده تنظیم‌شده مقایسه می‌کند. هرگاه جریان از حد مجاز بیشتر یا کمتر شود، دستگاه پس از زمان تعیین‌شده فرمان قطع صادر می‌کند.
افزایش جریان معمولاً در شرایط زیر دیده می‌شود:
ادامه کار موتور در چنین شرایطی موجب افزایش دمای سیم‌پیچ، کاهش عمر عایق و در نهایت سوختن موتور خواهد شد.
کاهش جریان نیز همیشه نشانه عملکرد سالم موتور نیست. در بعضی تجهیزات، کم‌شدن جریان از قطع بار یا ایجاد مشکل در فرایند خبر می‌دهد. نمونه‌های رایج عبارت‌اند از:
به همین دلیل کنترل بار برای پمپ‌ها، الکتروموتورها، نوار نقاله‌ها، میکسرها و ماشین آلات صنعتی کاربرد زیادی دارد.
کنترل بار دیجیتال شیوا امواج، افزایش، کاهش و عدم تقارن جریان را بررسی می‌کند و برای خطاهای جریان، زمان‌های تأخیر قابل تنظیم دارد. این دستگاه در مدل‌های مختلف بدون ترانس جریان خارجی و با عبور مستقیم کابل از داخل رله کار می‌کند.

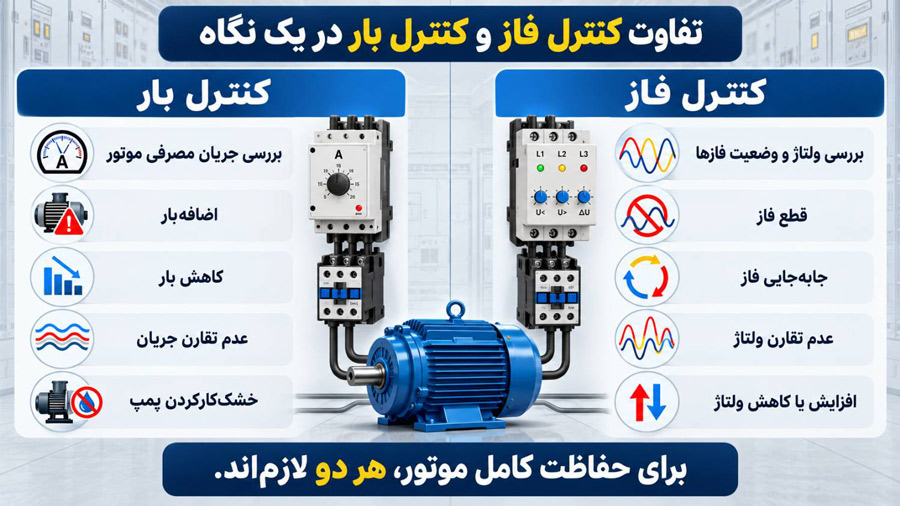

| معیار مقایسه | کنترل فاز | کنترل بار |
|---|---|---|
| کمیت تحت کنترل | ولتاژ و وضعیت فازها | جریان مصرفی موتور |
| تشخیص قطع فاز | بله | ممکن است از روی عدم تقارن جریان تشخیص دهد، اما جای کنترل فاز را نمی‌گیرد |
| تشخیص جابه‌جایی فاز | بله | خیر |
| تشخیص افزایش ولتاژ | بله | خیر |
| تشخیص کاهش ولتاژ | بله | خیر |
| تشخیص عدم تقارن ولتاژ | بله | خیر |
| تشخیص اضافه‌بار موتور | خیر | بله |
| تشخیص کاهش بار | خیر | بله |
| حفاظت در برابر خشک‌کارکردن پمپ | مستقیم خیر | بله، از طریق کاهش جریان |
| محل بررسی | برق ورودی سه‌فاز | جریان عبوری موتور |
| عملکرد بدون روشن‌شدن موتور | بله | معمولاً پس از عبور جریان معنا پیدا می‌کند |
| کاربرد اصلی | حفاظت در برابر خطاهای شبکه | حفاظت در برابر خطاهای جریان و بار |
| فرمان خروجی | قطع یا وصل مدار فرمان | قطع یا وصل مدار فرمان |
اصلی‌ترین تفاوت کنترل فاز شیوا امواج و کنترل بار شیوا امواج این است که کنترل فاز علت‌های الکتریکی مرتبط با شبکه را بررسی می‌کند، اما کنترل بار رفتار موتور و مقدار جریان مصرفی آن را زیر نظر دارد.
خیر. کنترل فاز معمولی با جریان مصرفی موتور کاری ندارد. ممکن است ولتاژ هر سه فاز کاملاً سالم باشد، اما موتور به دلیل گیرکردن محور یا سنگینی بار، جریان بیشتری بکشد. در این وضعیت، کنترل فاز خطایی مشاهده نمی‌کند و اجازه ادامه کار را می‌دهد.
برای نمونه، فرض کنید موتور یک نوار نقاله در اثر تجمع مواد تحت فشار قرار گرفته است. ولتاژ شبکه، ترتیب فازها و تقارن آن‌ها همچنان طبیعی است؛ اما جریان موتور از مقدار نامی بیشتر شده است. تشخیص این وضعیت بر عهده کنترل بار، بی‌متال یا رله حفاظتی جریان است.
بنابراین کنترل فاز به‌تنهایی، حفاظت کاملی در برابر اضافه‌بار ایجاد نمی‌کند.
در بیشتر مدارهای سه‌فاز، پاسخ منفی است. کنترل بار ممکن است افزایش یا عدم تقارن جریان را تشخیص دهد، اما معمولاً برای بررسی مستقیم جابه‌جایی فازها، افت ولتاژ یا افزایش ولتاژ طراحی نشده است.
برای مثال، اگر توالی فازهای ورودی جابه‌جا شود، موتور در جهت مخالف حرکت می‌کند. ممکن است مقدار جریان در لحظه اول همچنان در محدوده عادی باشد؛ بنابراین کنترل بار الزاماً خطا را تشخیص نمی‌دهد. کنترل فاز می‌تواند پیش از وصل کنتاکتور، توالی اشتباه را شناسایی کرده و از راه‌اندازی موتور جلوگیری کند.
سازنده کنترل بار دیجیتال شیوا امواج نیز اعلام کرده است که استفاده از کنترل بار به‌تنهایی در بسیاری از موارد حفاظت کاملی برای الکتروموتور فراهم نمی‌کند و برای پوشش خطاهای فاز، باید از کنترل فاز بار استفاده شود.

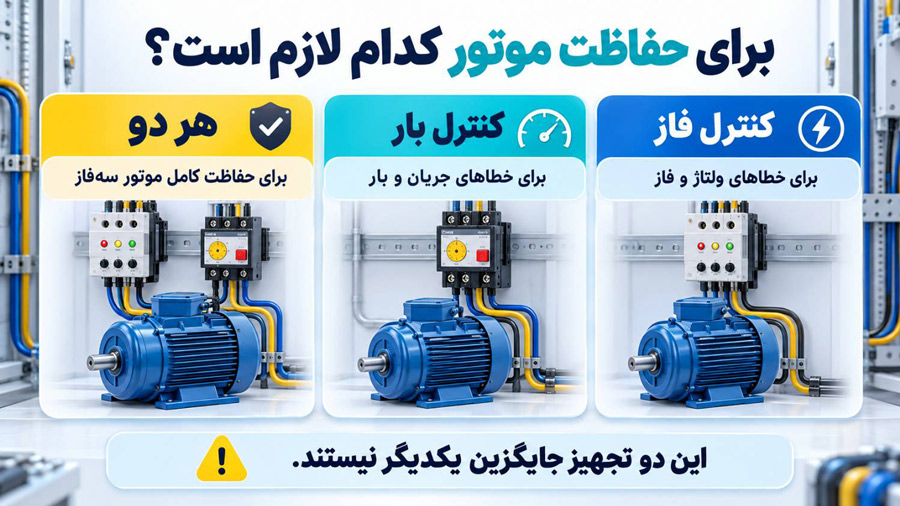

انتخاب میان کنترل فاز و کنترل بار به نوع خطری بستگی دارد که باید کنترل شود؛ اما برای حفاظت کامل موتور سه‌فاز، معمولاً استفاده از هر دو لازم است.
در چنین مدارهایی می‌توان از یک کنترل فاز و یک کنترل بار مجزا استفاده کرد یا سراغ دستگاه ترکیبی کنترل فاز بار رفت.
کنترل فاز بار، قابلیت‌های اصلی کنترل فاز و کنترل بار را در یک دستگاه ترکیب می‌کند. این تجهیز هم ولتاژ شبکه و وضعیت فازها را بررسی می‌کند و هم جریان مصرفی موتور را زیر نظر دارد.
یک کنترل فاز بار مناسب می‌تواند خطاهای زیر را تشخیص دهد:
مدل‌های کنترل فاز بار شیوا امواج علاوه بر پایش ولتاژ و جریان، امکان تنظیم زمان استارت اولیه را دارند. این تأخیر مانع از آن می‌شود که جریان راه‌اندازی موتور بلافاصله به‌عنوان اضافه‌بار تشخیص داده شود. بعضی مدل‌ها جریان را نیز بر مبنای منحنی I²t کنترل می‌کنند.
اگر فضای تابلو محدود باشد یا اپراتور بخواهد تنظیمات را از یک پنل انجام دهد، دستگاه ترکیبی می‌تواند انتخاب مرتب‌تر و ساده‌تری باشد.
هر دو تجهیز برای حفاظت موتور در برابر اضافه‌بار به کار می‌روند، اما روش عملکرد آن‌ها متفاوت است.
بی‌متال از اثر حرارتی جریان استفاده می‌کند. عبور جریان بیشتر از مقدار تنظیم‌شده، تیغه‌های داخلی آن را گرم می‌کند و پس از مدتی مدار فرمان قطع می‌شود.
کنترل بار الکترونیکی یا دیجیتال، جریان را اندازه‌گیری و با مقادیر تنظیم‌شده مقایسه می‌کند. در این دستگاه معمولاً می‌توان حد بالای جریان، حد پایین، عدم تقارن و زمان تأخیر را دقیق‌تر تنظیم کرد.
| ویژگی | کنترل بار | بی‌متال |
|---|---|---|
| روش تشخیص | الکترونیکی یا میکروپروسسوری | حرارتی |
| تشخیص افزایش جریان | بله | بله |
| تشخیص کاهش جریان | معمولاً بله | خیر |
| تنظیم تأخیرها | گسترده‌تر | محدود |
| نمایش مقدار جریان | در مدل‌های دیجیتال | معمولاً ندارد |
| حساسیت به دمای محیط | کمتر | بیشتر |
| نیاز به تغذیه | معمولاً دارد | ندارد |
| تشخیص خشک‌کارکردن پمپ | مناسب | معمولاً خیر |
وجود کنترل بار الزاماً به معنای حذف تمام تجهیزات حفاظتی دیگر نیست. طراحی نهایی باید با جریان نامی موتور، روش راه‌اندازی و الزامات تابلو هماهنگ باشد.
خروجی رله کنترل فاز و کنترل بار معمولاً در مدار فرمان کنتاکتور قرار می‌گیرد. این رله‌ها نباید جریان اصلی موتور را مستقیماً قطع و وصل کنند.
در حالت عادی، مسیر فرمان به‌صورت مفهومی چنین است:
ترتیب دقیق ترمینال‌ها باید از روی نقشه همان دستگاه تعیین شود. شماره کنتاکت‌ها، وضعیت NO یا NC و ولتاژ تغذیه در مدل‌های مختلف یکسان نیست.
در کنترل فاز معمولاً پارامترهای زیر تنظیم یا بررسی می‌شوند:
زمان تأخیر وصل باید به‌اندازه‌ای باشد که پس از بازگشت برق، شبکه فرصت پایدارشدن پیدا کند. تنظیم حساسیت بسیار زیاد نیز می‌تواند باعث قطع‌های مکرر و غیرضروری شود.
مهم‌ترین مبنا برای تنظیم کنترل بار، جریان درج‌شده روی پلاک موتور و جریان واقعی آن زیر بار عادی است. پارامترهای معمول عبارت‌اند از:
نباید حد افزایش جریان را صرفاً بر اساس توان موتور یا به‌صورت حدسی تنظیم کرد. جریان پلاک، نحوه اتصال ستاره یا مثلث، شرایط بار و جریان واقعی هر فاز باید بررسی شوند.
پمپ سه‌فاز هم در معرض قطع فاز و افت ولتاژ قرار دارد و هم ممکن است به دلیل خشک‌کارکردن یا بسته‌شدن مسیر آب آسیب ببیند. برای این کاربرد، کنترل فاز و کنترل بار هر دو اهمیت دارند.
کنترل فاز اختلالات برق ورودی را تشخیص می‌دهد. کنترل بار نیز با افزایش جریان، گیرکردن پمپ و با کاهش جریان، احتمال خشک‌کارکردن را شناسایی می‌کند.
در نوار نقاله، تجمع مواد می‌تواند جریان موتور را افزایش دهد. پاره‌شدن تسمه یا جداشدن اتصال مکانیکی نیز ممکن است جریان را کاهش دهد. کنترل بار برای تشخیص این دو حالت کاربردی است.
از طرف دیگر، جابه‌جایی فازها می‌تواند جهت حرکت نوار را تغییر دهد. بنابراین کنترل فاز نیز باید در مدار حضور داشته باشد.
در فن‌های صنعتی، جابه‌جایی فاز جهت چرخش را تغییر می‌دهد و راندمان سیستم را کاهش می‌دهد. گرفتگی مسیر، خرابی یاتاقان یا گیرکردن پروانه نیز باعث افزایش جریان خواهد شد. ترکیب کنترل فاز و کنترل بار برای این تجهیزات انتخاب مطمئن‌تری است.
کمپرسور نسبت به افت ولتاژ، قطع فاز و راه‌اندازی‌های نامناسب حساس است. افزایش فشار یا مشکلات مکانیکی نیز جریان موتور را بالا می‌برد. حفاظت این تجهیز نباید فقط به یک کنترل فاز یا کنترل بار محدود شود.
محدوده قابل تنظیم کنترل بار باید جریان نامی موتور را پوشش دهد. مدلی با حداقل جریان بالا، برای موتورهای کوچک دقت کافی ندارد. مدل کم‌آمپر نیز برای موتورهای بزرگ مناسب نیست.
برخی مدل‌ها جریان را با عبور مستقیم کابل اندازه‌گیری می‌کنند. مدل‌های دیگر برای جریان‌های بالاتر به ترانس جریان یا CT نیاز دارند.
موتور هنگام راه‌اندازی جریان بیشتری نسبت به حالت عادی می‌کشد. کنترل بار باید دارای تأخیر مناسب باشد تا جریان استارت با اضافه‌بار واقعی اشتباه گرفته نشود.
اگر هدف حفاظت پمپ در برابر خشک‌کارکردن است، دستگاه باید امکان تنظیم حد پایین جریان را داشته باشد. همه رله‌های اضافه‌بار این قابلیت را ارائه نمی‌دهند.
ریست اتوماتیک برای برخی فرایندها مناسب است؛ اما در تجهیزات خطرناک ممکن است باعث راه‌اندازی ناخواسته شود. انتخاب این حالت باید با ارزیابی ایمنی دستگاه انجام گیرد.
کنترل فاز اضافه‌بار مکانیکی یا افزایش جریان ناشی از گیرکردن موتور را تشخیص نمی‌دهد.
کنترل بار معمولی برای تشخیص مستقیم جابه‌جایی فاز، افزایش ولتاژ یا کاهش ولتاژ ساخته نشده است.
تنظیم بیش از حد بالا، حفاظت را بی‌اثر می‌کند. تنظیم بسیار پایین نیز به قطع‌های مکرر منجر می‌شود.
کنترل فاز، کنترل بار و بی‌متال جایگزین فیوز یا کلید حفاظتی اتصال کوتاه نیستند. مدار همچنان به حفاظت متناسب در برابر اتصال کوتاه نیاز دارد.
کنتاکت خروجی این دستگاه‌ها برای مدار فرمان طراحی شده است. جریان موتور باید از کنتاکتور و تجهیزات قدرت عبور کند.
اگر موتور پس از رفع خطا به‌صورت ناگهانی روشن شود، ممکن است برای اپراتور یا تجهیزات خطر ایجاد کند. در چنین کاربردهایی ریست دستی انتخاب ایمن‌تری است.
اگر فقط مشکل شبکه و کیفیت برق ورودی مطرح باشد و موتور حفاظت اضافه‌بار مستقلی داشته باشد، کنترل فاز کافی است. اگر هدف تشخیص اضافه‌بار، گیرکردن دستگاه یا خشک‌کارکردن پمپ باشد، کنترل بار لازم خواهد بود.
برای حفاظت اصولی یک موتور سه‌فاز، انتخاب بهتر معمولاً یکی از این دو ساختار است:
مدل ترکیبی فضای کمتری اشغال می‌کند و تنظیمات را یکپارچه در اختیار تکنسین قرار می‌دهد. تجهیزات جداگانه نیز انعطاف بیشتری در انتخاب محدوده و تعویض قطعات فراهم می‌کنند.
برای بررسی مدل‌های مختلف می‌توان محصولات بخش تجهیزات حفاظتی و اندازه‌گیری را بر اساس جریان موتور، ولتاژ شبکه و نوع کاربرد مقایسه کرد.
۱- آیا کنترل فاز از سوختن موتور جلوگیری می‌کند؟
کنترل فاز از موتور در برابر قطع فاز، جابه‌جایی توالی، افت یا افزایش ولتاژ و عدم تقارن محافظت می‌کند؛ اما اضافه‌بار مکانیکی را تشخیص نمی‌دهد. برای حفاظت کامل به کنترل بار یا تجهیز اضافه‌بار نیز نیاز است.
۲- آیا کنترل بار همان کنترل فاز بار است؟
خیر. کنترل بار عمدتاً جریان را بررسی می‌کند، اما کنترل فاز بار هم اختلالات ولتاژ و فازها و هم خطاهای جریان را زیر نظر دارد.
۳- برای پمپ آب کنترل فاز بهتر است یا کنترل بار؟
هر دو مهم‌اند. کنترل فاز اختلالات شبکه را تشخیص می‌دهد و کنترل بار از طریق کاهش یا افزایش جریان می‌تواند خشک‌کارکردن، گرفتگی یا اضافه‌بار پمپ را شناسایی کند.
۴- آیا کنترل بار جای بی‌متال را می‌گیرد؟
در برخی مدارها کنترل بار الکترونیکی می‌تواند وظیفه حفاظت اضافه‌بار را دقیق‌تر انجام دهد؛ اما حذف بی‌متال باید بر اساس نقشه، مشخصات دستگاه و الزامات حفاظتی پروژه تصمیم‌گیری شود.
۵- آیا کنترل فاز و کنترل بار مستقیماً موتور را قطع می‌کنند؟
خیر. در نصب معمول، خروجی رله آن‌ها بوبین کنتاکتور را قطع می‌کند و کنتاکتور مدار قدرت موتور را از شبکه جدا می‌سازد.
۶- کنترل فاز بار برای موتور تک‌فاز مناسب است؟
همه مدل‌ها برای مصرف‌کننده تک‌فاز مناسب نیستند. باید مدل و نقشه سازنده بررسی شود؛ بعضی کنترل بارها قابلیت استفاده در مدار تک‌فاز دارند، اما کنترل فاز بار سه‌فاز الزاماً چنین قابلیتی ندارد.
تفاوت کنترل فاز و کنترل بار در کمیتی است که اندازه‌گیری می‌کنند. کنترل فاز وضعیت ولتاژ، ترتیب و تقارن فازها را بررسی می‌کند؛ اما کنترل بار روی جریان مصرفی، اضافه‌بار، کاهش بار و عدم تقارن جریان تمرکز دارد. به همین دلیل این دو تجهیز رقیب یا جایگزین مستقیم یکدیگر نیستند.
برای موتورهای سه‌فاز مهم، استفاده هم‌زمان از حفاظت فاز و جریان انتخاب مطمئن‌تری است. این ساختار می‌تواند با دو رله مستقل یا یک کنترل فاز بار ترکیبی اجرا شود. انتخاب نهایی باید براساس جریان پلاک موتور، شرایط بار، کیفیت شبکه، روش راه‌اندازی و سطح ایمنی موردنیاز انجام گیرد.
