کنترل فاز چیست و چه کاربردی دارد؟
کنترل فاز یکی از تجهیزات حفاظتی مهم در تابلو برق صنعتی است که برای محافظت از موتورهای سه فاز، پمپ ها، کمپرسورها، تجهیزات کارگاهی و دستگاه های صنعتی استفاده میشود. در بسیاری از سیستم های برق صنعتی، اگر یکی از فازها قطع شود، جای فازها تغییر کند یا ولتاژ شبکه از حد مجاز خارج شود، تجهیزات برقی ممکن است آسیب جدی ببینند. اینجاست که استفاده از رله کنترل فاز اهمیت پیدا میکند.
اگر بخواهیم ساده بگوییم کنترل فاز چیست، باید گفت کنترل فاز یک تجهیز حفاظتی است که وضعیت برق سه فاز را بررسی میکند و در صورت تشخیص خطا، فرمان قطع مدار را صادر میکند. این کار باعث میشود قبل از آسیب دیدن موتور یا سایر مصرفکنندهها، مدار از کار بیفتد و تجهیزات در برابر خطاهای برقی محافظت شوند.
کنترل فاز یا رله کنترل فاز قطعهای است که در تابلو برق نصب میشود و کیفیت برق ورودی سه فاز را بررسی میکند. این تجهیز معمولاً در مدار فرمان قرار میگیرد و بهصورت مستقیم بار اصلی را قطع نمیکند، بلکه با ارسال فرمان به کنتاکتور، باعث قطع یا وصل مدار قدرت میشود.
وظیفه اصلی کنترل فاز این است که مطمئن شود سه فاز ورودی از نظر ترتیب، وجود فازها، ولتاژ و تعادل در وضعیت مناسبی قرار دارند. اگر مشکلی در شبکه برق ایجاد شود، کنترل فاز خروجی خود را تغییر میدهد و اجازه ادامه کار به دستگاه را نمیدهد.
به همین دلیل، در تابلوهایی که برای موتورهای سه فاز طراحی میشوند، استفاده از کنترل فاز سه فاز اهمیت زیادی دارد. نبود این قطعه میتواند باعث شود موتور در شرایط نامناسب کار کند و در مدت کوتاهی دچار سوختگی یا خرابی شود.
عملکرد کنترل فاز بر اساس بررسی وضعیت فازهای ورودی است. این رله سه فاز اصلی را دریافت میکند و بهصورت دائم وضعیت آنها را زیر نظر میگیرد. اگر شرایط برق ورودی طبیعی باشد، خروجی رله فعال میماند و مدار فرمان اجازه کار به کنتاکتور میدهد.
اما اگر یکی از خطاهای مهم مانند قطع فاز، جابه جایی فاز، افت ولتاژ، افزایش ولتاژ یا عدم تعادل بین فازها رخ دهد، رله کنترل فاز فرمان قطع میدهد. در این حالت کنتاکتور آزاد میکند و برق مصرفکننده قطع میشود.
برای مثال، اگر یک موتور سه فاز در حال کار باشد و یکی از فازها قطع شود، موتور همچنان ممکن است برای مدت کوتاهی به کار ادامه دهد؛ اما جریان بیشتری از فازهای باقیمانده میکشد و داغ میشود. کنترل فاز این مشکل را تشخیص میدهد و قبل از آسیب جدی به موتور، مدار را قطع میکند.
کاربرد کنترل فاز فقط محدود به یک نوع تابلو یا دستگاه نیست. هر جایی که تجهیزات سه فاز وجود داشته باشد، احتمال نیاز به رله کنترل فاز هم وجود دارد. این تجهیز بیشتر در تابلو برق صنعتی، تابلو پمپ، تابلو موتور، تابلو آسانسور، تابلو کمپرسور، تابلو دستگاههای تولیدی و سیستمهای تهویه صنعتی استفاده میشود.
مهمترین کاربرد کنترل فاز، حفاظت از موتورهای سه فاز در برابر خطاهای شبکه است. موتورهای سه فاز نسبت به قطع فاز، جابهجایی فاز و افت ولتاژ حساس هستند. اگر این مشکلات بهموقع تشخیص داده نشوند، هزینه تعمیر یا تعویض موتور میتواند بسیار سنگین باشد.
در کنار موتورهای صنعتی، کنترل فاز برای حفاظت از پمپهای آب، پمپ های آتشنشانی، چیلرها، کمپرسورها، دستگاههای CNC، تجهیزات کارگاهی، خطوط تولید و ماشینآلات بستهبندی نیز کاربرد دارد.
کنترل فاز برای تشخیص چند خطای مهم در سیستم برق سه فاز طراحی شده است. یکی از مهمترین این خطاها قطع فاز است. زمانی که یکی از فازها قطع شود، موتور سه فاز نمیتواند بهدرستی کار کند و احتمال سوختن سیمپیچ افزایش پیدا میکند.
خطای بعدی جابهجایی فاز است. در برخی تجهیزات، ترتیب فازها اهمیت زیادی دارد؛ چون جهت چرخش موتور به ترتیب فازها وابسته است. اگر ترتیب فازها تغییر کند، موتور ممکن است در جهت اشتباه بچرخد و به دستگاه آسیب بزند.
افت ولتاژ و افزایش ولتاژ هم از خطاهایی هستند که رله کنترل فاز میتواند تشخیص دهد. ولتاژ نامناسب باعث کاهش راندمان، داغ شدن موتور، اختلال در عملکرد تجهیزات و خرابی قطعات الکتریکی میشود.
عدم تعادل ولتاژ بین فازها نیز یکی دیگر از مشکلات رایج در سیستمهای سه فاز است. وقتی ولتاژ فازها با هم اختلاف زیادی داشته باشد، موتور بهصورت نامتعادل کار میکند و فشار بیشتری به سیم پیچ ها وارد میشود.

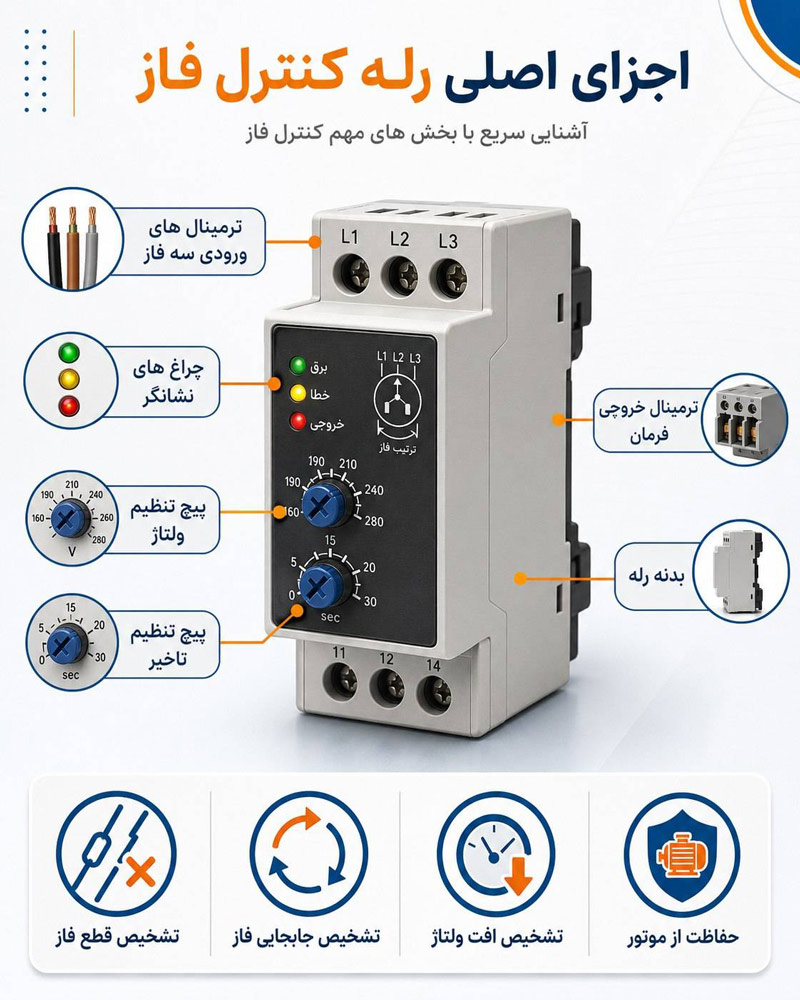

رله کنترل فاز معمولاً دارای ترمینالهای ورودی سه فاز، ترمینال خروجی فرمان، چراغهای نشانگر وضعیت و پیچهای تنظیم است. چراغهای روی دستگاه به کاربر کمک میکنند وضعیت عملکرد رله یا وجود خطا را تشخیص دهد.
برخی مدلهای کنترل فاز دارای تنظیمات بیشتری هستند. برای مثال، در بعضی مدلها میتوان زمان تأخیر در وصل یا قطع، حساسیت نسبت به افت ولتاژ و محدوده مجاز ولتاژ را تنظیم کرد. این قابلیتها باعث میشود کنترل فاز متناسب با شرایط پروژه تنظیم شود.
در زمان انتخاب رله کنترل فاز باید به مشخصات فنی دستگاه، ولتاژ کاری، نوع خروجی، قابلیت تنظیم، برند، کیفیت ساخت و کاربرد مورد نظر توجه شود.
کنترل فاز و کنترل بار هر دو از تجهیزات حفاظتی تابلو برق هستند، اما وظیفه یکسانی ندارند. کنترل فاز وضعیت فازهای ورودی را بررسی میکند و خطاهایی مثل قطع فاز، جابهجایی فاز، افت ولتاژ و عدم تعادل فازها را تشخیص میدهد.
اما کنترل بار بیشتر روی جریان مصرفی تجهیز تمرکز دارد. این قطعه میتواند اضافهبار، کاهش بار یا افزایش جریان غیرعادی را تشخیص دهد. به همین دلیل، در بعضی پروژهها از کنترل فاز و کنترل بار در کنار هم استفاده میشود تا حفاظت کاملتری برای موتور یا دستگاه ایجاد شود.
به زبان ساده، کنترل فاز کیفیت برق ورودی را بررسی میکند، اما کنترل بار وضعیت مصرف جریان توسط دستگاه را زیر نظر دارد.
در تابلو برق صنعتی، ایمنی و پایداری عملکرد تجهیزات اهمیت زیادی دارد. اگر برق ورودی کیفیت مناسبی نداشته باشد، حتی بهترین موتور یا دستگاه صنعتی هم ممکن است دچار خرابی شود. کنترل فاز کمک میکند خطاهای مهم شبکه قبل از آسیب به مصرفکننده شناسایی شوند.
استفاده از کنترل فاز باعث کاهش هزینه تعمیرات، جلوگیری از توقف خط تولید، افزایش عمر موتور و کاهش خطرات ناشی از خطاهای الکتریکی میشود. در محیطهای صنعتی، توقف ناگهانی یک دستگاه میتواند باعث اختلال در کل فرآیند تولید شود؛ بنابراین وجود تجهیزات حفاظتی مناسب، فقط یک انتخاب اضافی نیست، بلکه بخشی از طراحی اصولی تابلو برق محسوب میشود.
برای انتخاب کنترل فاز مناسب، ابتدا باید نوع سیستم برق و مصرفکننده مشخص شود. کنترل فازی که برای یک پمپ کوچک استفاده میشود، ممکن است برای یک تابلو صنعتی بزرگ مناسب نباشد. همچنین باید بررسی شود که دستگاه فقط نیاز به تشخیص قطع فاز دارد یا قابلیتهایی مثل کنترل توالی فاز، افت ولتاژ، افزایش ولتاژ و عدم تعادل فاز هم لازم است.
کیفیت ساخت کنترل فاز نیز اهمیت زیادی دارد. استفاده از رله کنترل فاز بیکیفیت ممکن است باعث قطع و وصلهای اشتباه یا تشخیص نادرست خطا شود. این موضوع در محیطهای صنعتی میتواند باعث توقف بیمورد دستگاه یا حتی آسیب به تجهیزات شود.
در زمان خرید کنترل فاز بهتر است به برند، ولتاژ کاری، نوع خروجی، قابلیت تنظیم، دقت عملکرد و سازگاری با مدار فرمان توجه شود.
گاهی کاربران با این مشکل روبهرو میشوند که کنترل فاز مدار را قطع میکند و اجازه روشن شدن دستگاه را نمیدهد. علت قطع کردن کنترل فاز معمولاً به وجود خطا در برق ورودی یا تنظیمات دستگاه مربوط است.
قطع بودن یکی از فازها، جابهجایی ترتیب فازها، افت ولتاژ، افزایش ولتاژ، عدم تعادل بین فازها، خرابی خود رله یا اشتباه در سیمکشی میتواند باعث عملکرد کنترل فاز شود. در چنین شرایطی باید ابتدا وضعیت برق سه فاز و سپس تنظیمات و سیمکشی کنترل فاز بررسی شود.
نکته مهم این است که نباید بدون بررسی علت خطا، کنترل فاز از مدار خارج شود؛ چون ممکن است مشکل اصلی همچنان وجود داشته باشد و باعث آسیب به موتور یا دستگاه شود.
اگر برای تابلو برق صنعتی، تابلو پمپ، تابلو موتور یا تجهیزات کارگاهی به رله کنترل فاز نیاز دارید، انتخاب محصول مناسب اهمیت زیادی دارد. کنترل فاز باید متناسب با نوع مصرفکننده، شرایط برق ورودی و سطح حفاظت مورد نیاز انتخاب شود.
در توان نیرو میتوانید انواع تجهیزات برق صنعتی از جمله کنترل فاز، کنتاکتور، کلید مینیاتوری، رله، تجهیزات فرمان، سیم و کابل و سایر قطعات مورد نیاز تابلو برق را بررسی کنید. خرید کنترل فاز از توان نیرو به شما کمک میکند قطعهای متناسب با نیاز پروژه انتخاب کنید و از تجهیزات صنعتی خود در برابر خطاهای رایج شبکه محافظت کنید.
کنترل فاز یکی از مهمترین تجهیزات حفاظتی در سیستمهای برق سه فاز است. این قطعه وضعیت فازها را بررسی میکند و در صورت بروز خطاهایی مانند قطع فاز، جابهجایی فاز، افت ولتاژ، افزایش ولتاژ یا عدم تعادل فازها، فرمان قطع مدار را صادر میکند.
استفاده از رله کنترل فاز در تابلو برق صنعتی باعث افزایش ایمنی، کاهش خرابی تجهیزات، محافظت از موتورهای سه فاز و جلوگیری از توقف های پرهزینه میشود. اگر در یک سیستم صنعتی از موتور، پمپ، کمپرسور یا دستگاه سه فاز استفاده میشود، کنترل فاز یکی از قطعات ضروری برای حفاظت از مدار و افزایش عمر تجهیزات است.
