رله کنترل فاز چیست و چرا خطا میدهد؟
رله کنترل فاز یکی از تجهیزات حفاظتی مهم در تابلو برق سه فاز است که وضعیت فازهای ورودی را بررسی میکند و در صورت بروز خطا، اجازه ادامه کار به مدار نمیدهد. این تجهیز بیشتر برای حفاظت از موتورهای سه فاز، پمپها، کمپرسورها، آسانسورها، تابلوهای صنعتی، دستگاههای تولیدی و مصرفکنندههایی استفاده میشود که به ترتیب صحیح فاز و کیفیت ولتاژ حساس هستند.
اگر بخواهیم ساده بگوییم رله کنترل فاز چیست، باید گفت این قطعه مثل یک ناظر در مدار سه فاز عمل میکند. رله، وجود فازها، ترتیب فازها، افت یا افزایش ولتاژ و در بعضی مدلها عدم تعادل بین فازها را بررسی میکند. اگر شرایط برق ورودی مناسب نباشد، خروجی رله قطع میشود و مدار فرمان اجازه روشن شدن موتور یا دستگاه را نمیدهد.
خطا دادن رله کنترل فاز همیشه به معنی خراب بودن خود رله نیست. در بسیاری از موارد، رله درست عمل کرده و وجود یک مشکل واقعی در برق ورودی، سیمکشی، تنظیمات یا تجهیزات تابلو برق را نشان میدهد. به همین دلیل، قبل از تعویض رله باید علت خطا بهدرستی بررسی شود.

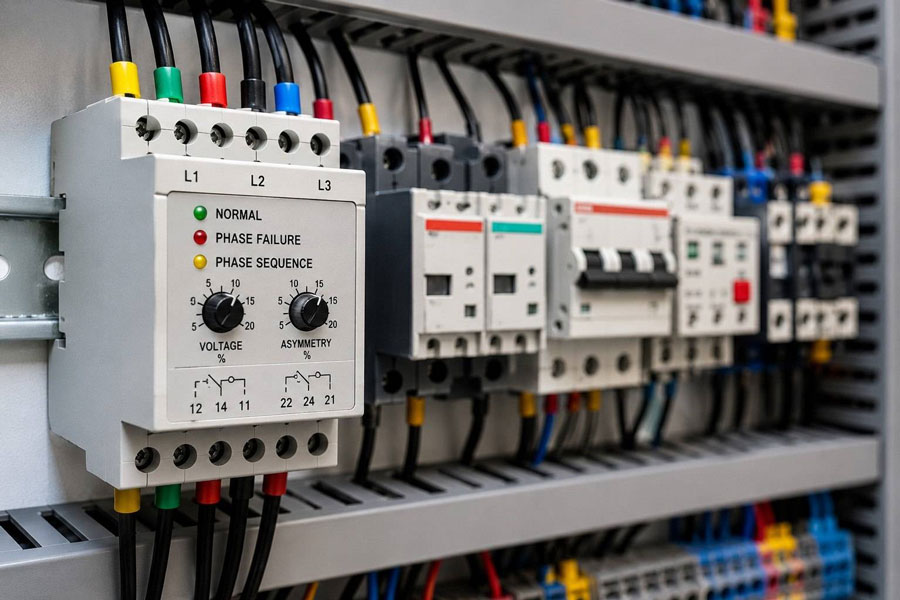

رله کنترل فاز یا کنترل فاز، تجهیزی حفاظتی برای پایش برق سه فاز است. این رله معمولا در مدار فرمان تابلو برق نصب میشود و خروجی آن به کنتاکتور یا مدار کنترل متصل میشود. وقتی وضعیت فازها مناسب باشد، رله اجازه وصل شدن مدار را میدهد. اما اگر یکی از فازها قطع شود، ترتیب فازها جابهجا باشد یا ولتاژ از محدوده مجاز خارج شود، خروجی رله قطع میشود.
در بسیاری از تابلوهای صنعتی، اگر موتور بدون کنترل فاز راهاندازی شود، ممکن است در شرایط نامناسب برق آسیب ببیند. برای مثال، قطع شدن یک فاز در موتور سه فاز میتواند باعث افزایش جریان در فازهای دیگر، داغ شدن سیمپیچ و سوختن موتور شود. جابهجایی فازها نیز میتواند جهت چرخش موتور را عوض کند و در تجهیزاتی مثل پمپ، فن، کمپرسور یا بالابر مشکل جدی ایجاد کند.
به همین دلیل، استفاده از رله کنترل فاز در تابلو برق صنعتی یک انتخاب ساده اما بسیار کاربردی برای کاهش آسیبهای الکتریکی و مکانیکی است.
کاربرد رله کنترل فاز، حفاظت از تجهیزات سه فاز در برابر خطاهای مربوط به برق ورودی است. این رله قبل از اینکه موتور یا دستگاه وارد مدار شود، شرایط فازها را بررسی میکند. اگر وضعیت برق مناسب باشد، خروجی رله وصل میشود و کنتاکتور میتواند عمل کند. اگر خطا وجود داشته باشد، رله خروجی نمیدهد و مدار روشن نمیشود.
مهمترین کاربردهای رله کنترل فاز عبارتند از:
در عمل، کنترل فاز بیشتر در تابلوهایی استفاده میشود که با موتور سه فاز سروکار دارند. تابلو پمپ، تابلو کمپرسور، تابلو چیلر، تابلو آسانسور، تابلو دستگاههای صنعتی و تابلوهای اتوماسیون از رایجترین محلهای استفاده از این تجهیز هستند.
رله کنترل فاز به ورودی برق سه فاز متصل میشود و وضعیت فازهای R، S و T را بررسی میکند. در حالت عادی، سه فاز باید وجود داشته باشند، ترتیب آنها درست باشد و ولتاژ در محدوده قابل قبول قرار بگیرد. وقتی این شرایط برقرار باشد، رله خروجی خود را وصل میکند.
خروجی رله معمولا یک کنتاکت فرمان است. این کنتاکت در مدار فرمان کنتاکتور قرار میگیرد. یعنی اگر کنترل فاز خطا تشخیص دهد، کنتاکتور اصلی وصل نمیشود و موتور یا مصرفکننده وارد مدار نمیشود.
در بعضی مدلها، روی رله کنترل فاز پیچ تنظیم یا نمایشگر وجود دارد. این تنظیمات میتوانند شامل زمان تأخیر در وصل، زمان تأخیر در قطع، حساسیت به عدم تقارن فاز، حداقل ولتاژ و حداکثر ولتاژ باشند. در مدلهای سادهتر، تنظیمات محدودتر است و رله فقط چند خطای اصلی را بررسی میکند.
نوع خطاهایی که رله کنترل فاز تشخیص میدهد به مدل و برند دستگاه بستگی دارد. با این حال، بیشتر رلههای کنترل فاز چند خطای اصلی را بررسی میکنند.
| نوع خطا | معنی خطا | نتیجه در مدار |
| قطع فاز | یکی از فازهای ورودی وجود ندارد یا ولتاژ آن خیلی پایین است | خروجی رله قطع میشود |
| جابهجایی فاز | ترتیب فازهای ورودی درست نیست | موتور اجازه راهاندازی نمیگیرد |
| افت ولتاژ | ولتاژ شبکه کمتر از محدوده مجاز است | رله مدار را قطع میکند |
| افزایش ولتاژ | ولتاژ بالاتر از مقدار مجاز است | رله از ادامه کار مدار جلوگیری میکند |
| عدم تقارن فاز | ولتاژ فازها با هم اختلاف غیرعادی دارند | بسته به تنظیمات، خروجی قطع میشود |
| نوسان یا ناپایداری برق | برق ورودی پایدار نیست | ممکن است رله مدام قطع و وصل شود |
به همین دلیل، وقتی رله کنترل فاز خطا میدهد، باید اول مشخص شود خطا مربوط به برق ورودی است یا سیمکشی، تنظیمات و خود رله.

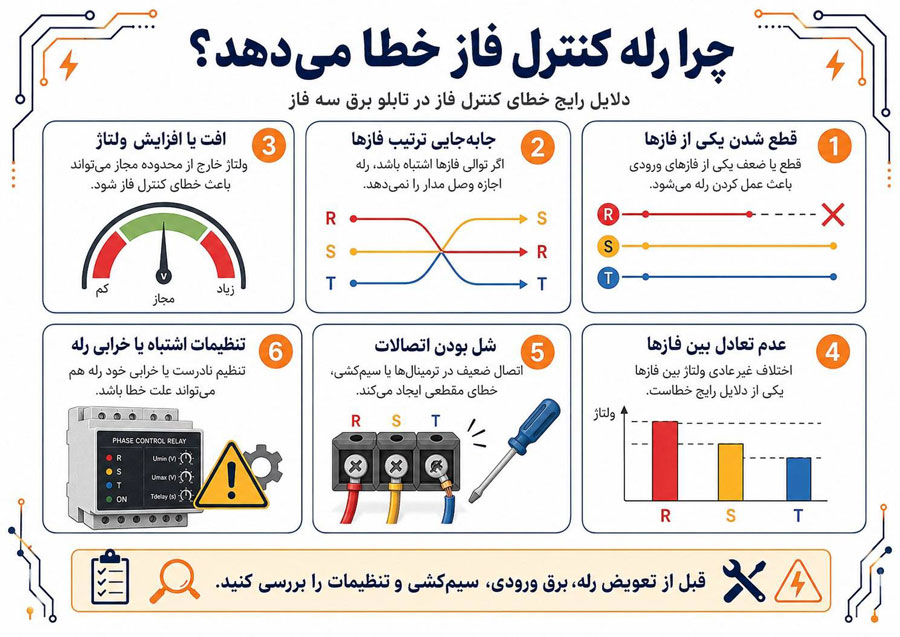

علت خطا دادن رله کنترل فاز میتواند بسیار ساده یا کاملا فنی باشد. گاهی فقط ترتیب دو فاز جابهجا شده است. گاهی هم مشکل از افت ولتاژ شبکه، قطعی یکی از فازها، شل بودن ترمینال، تنظیم اشتباه حساسیت یا خرابی قطعه است.
در ادامه، رایجترین دلایل خطای کنترل فاز را بررسی میکنیم.
یکی از رایجترین دلایل خطا دادن رله کنترل فاز، قطع شدن یکی از فازهای ورودی است. در برق سه فاز، اگر یکی از فازها قطع شود، موتور نباید کار کند. ادامه کار موتور در این وضعیت میتواند باعث داغ شدن سیمپیچ و آسیب جدی به موتور شود.
قطع فاز ممکن است به دلایل زیر اتفاق بیفتد:
در این حالت، رله کنترل فاز معمولا خروجی نمیدهد یا چراغ خطا روشن میشود. برای بررسی، باید ولتاژ بین فازها با مولتیمتر اندازهگیری شود و فقط به ظاهر روشن بودن چراغها اکتفا نشود.
اگر ترتیب فازهای ورودی اشتباه باشد، رله کنترل فاز خطا میدهد. این خطا بیشتر بعد از جابهجایی کابلها، تعمیر تابلو، تعویض کنتاکتور، نصب دستگاه جدید یا تغییر مسیر تغذیه دیده میشود.
ترتیب فاز برای بسیاری از موتورهای سه فاز مهم است. اگر دو فاز با هم جابهجا شوند، جهت چرخش موتور عوض میشود. این موضوع در بعضی تجهیزات بسیار خطرناک است. مثلا پمپ ممکن است برعکس بچرخد، فن عملکرد درست نداشته باشد یا گیربکس و مکانیزم دستگاه آسیب ببیند.
راهحل این مشکل معمولا ساده است. باید دو فاز ورودی با رعایت اصول ایمنی جابهجا شوند تا ترتیب فازها درست شود. البته این کار باید توسط برقکار یا تکنسین متخصص انجام شود.
افت ولتاژ یکی دیگر از دلایل رایج خطای کنترل فاز است. وقتی ولتاژ ورودی از محدوده مجاز پایینتر بیاید، رله ممکن است خروجی را قطع کند. این کار برای حفاظت از موتور و تجهیزات انجام میشود، چون کارکردن موتور با ولتاژ پایین میتواند باعث افزایش جریان، داغ شدن و کاهش عمر موتور شود.
افت ولتاژ ممکن است به این دلایل ایجاد شود:
اگر رله کنترل فاز در زمانهای خاصی از روز خطا میدهد، احتمال افت ولتاژ شبکه بیشتر است. در این شرایط باید ولتاژ در زمان بروز خطا اندازهگیری شود، نه فقط زمانی که تابلو بدون مشکل کار میکند.
در برخی مدلهای کنترل فاز، افزایش ولتاژ نیز باعث خطا میشود. ولتاژ بیش از حد میتواند به موتور، بردهای الکترونیکی، بوبین کنتاکتور و سایر تجهیزات تابلو برق آسیب بزند. به همین دلیل، رلههایی که قابلیت کنترل اضافه ولتاژ دارند، در صورت عبور ولتاژ از حد تنظیمشده خروجی را قطع میکنند.
افزایش ولتاژ ممکن است ناشی از ناپایداری شبکه، مشکل در تنظیمات ترانس، خطای نول در بعضی سیستمها یا اختلال در برق ورودی باشد. اگر این خطا تکرار شود، باید وضعیت برق ورودی تابلو و تجهیزات حفاظتی بررسی شود.
در برق سه فاز، ولتاژ فازها باید تا حد قابل قبول با هم متعادل باشند. اگر اختلاف ولتاژ بین فازها زیاد شود، رله کنترل فاز ممکن است خطای عدم تقارن یا عدم تعادل فاز بدهد. این خطا در موتورهای سه فاز اهمیت زیادی دارد، چون عدم تعادل ولتاژ میتواند باعث افزایش جریان در بعضی فازها و داغ شدن موتور شود.
دلایل عدم تعادل فاز میتواند شامل موارد زیر باشد:
برای رفع این مشکل، باید ولتاژ فاز به فاز اندازهگیری شود و بارهای تک فاز تابلو نیز بررسی شوند. در بعضی پروژهها، فقط با اصلاح توزیع بار بین فازها، خطای کنترل فاز برطرف میشود.
در بعضی مدلها، رله کنترل فاز دارای تنظیمات حساسیت، زمان تأخیر و محدوده ولتاژ است. اگر این تنظیمات درست نباشد، رله ممکن است بیدلیل خطا بدهد یا در زمان مناسب عمل نکند.
برای مثال، اگر حساسیت عدم تقارن بیش از حد سختگیرانه تنظیم شود، رله با کوچکترین اختلاف ولتاژ قطع میکند. اگر زمان تأخیر خیلی کم باشد، نوسانات لحظهای برق باعث قطع خروجی میشود. از طرف دیگر، اگر تنظیمات بیش از حد باز باشند، ممکن است رله خطاهای مهم را به موقع تشخیص ندهد.
بهتر است تنظیمات کنترل فاز بر اساس شرایط واقعی شبکه، نوع مصرفکننده و توصیه سازنده انجام شود. تنظیم یکسان برای همه تابلوها همیشه نتیجه خوبی ندارد.
شل بودن اتصالات یکی از دلایلی است که گاهی نادیده گرفته میشود. ممکن است برق ورودی ظاهرا برقرار باشد، اما به دلیل شل بودن ترمینال، سوکت، کابل یا پیچ اتصال، ولتاژ در لحظههایی افت کند و رله کنترل فاز خطا بدهد.
این مشکل بهخصوص در تابلوهایی که لرزش دارند یا مدت زیادی سرویس نشدهاند بیشتر دیده میشود. اتصالات شل علاوه بر خطای کنترل فاز، میتوانند باعث داغ شدن ترمینال، تغییر رنگ سیم، سوختگی و حتی خطر آتشسوزی شوند.
اگر رله به صورت مقطعی خطا میدهد، بررسی و سفت کردن اصولی اتصالات تابلو یکی از اولین کارهایی است که باید انجام شود.
گاهی خطا از خود رله کنترل فاز نیست، اما چون خروجی رله در مدار فرمان قرار دارد، مشکل به اشتباه به کنترل فاز نسبت داده میشود. برای مثال، اگر بوبین کنتاکتور ضعیف شده باشد، سیمکشی فرمان ایراد داشته باشد یا شستی استارت و استاپ مشکل داشته باشند، مدار درست عمل نمیکند.
در این شرایط، ممکن است کاربر تصور کند کنترل فاز خطا میدهد، در حالی که خروجی رله سالم است و مشکل در بخش دیگری از مدار فرمان قرار دارد. برای تشخیص درست، باید خروجی رله، بوبین کنتاکتور و مسیر فرمان جداگانه بررسی شوند.
هرچند در بیشتر مواقع خطا دادن کنترل فاز به دلیل مشکل برق ورودی یا سیمکشی است، اما خرابی خود رله هم ممکن است اتفاق بیفتد. نوسان شدید برق، گرمای زیاد داخل تابلو، کیفیت پایین قطعه، عمر بالا، رطوبت یا ضربه میتواند باعث خرابی رله شود.
نشانههای خرابی رله کنترل فاز ممکن است شامل موارد زیر باشد:
قبل از تعویض رله، باید ورودیها و خروجیها اندازهگیری شوند. اگر ولتاژ ورودی، ترتیب فاز و تنظیمات درست باشند اما رله همچنان خطا بدهد، احتمال خرابی خود رله بیشتر میشود.
برای عیبیابی کنترل فاز باید مرحله به مرحله پیش رفت. تعویض فوری رله بدون بررسی، ممکن است مشکل اصلی را حل نکند. گاهی بعد از نصب رله جدید هم همان خطا دوباره تکرار میشود، چون ایراد از برق ورودی یا سیمکشی بوده است.
مراحل پیشنهادی بررسی خطا:
این بررسیها باید با رعایت کامل ایمنی و توسط فرد متخصص انجام شود، چون عیبیابی تابلو برق سه فاز خطر برقگرفتگی و اتصال کوتاه دارد.
برای خرید رله کنترل فاز، فقط نباید به قیمت توجه کرد. رلهای که برای یک تابلو ساده مناسب است، ممکن است برای یک تابلو صنعتی حساس انتخاب خوبی نباشد. بهتر است قبل از خرید، نوع مصرفکننده، شرایط برق ورودی و امکانات موردنیاز بررسی شود.
مهمترین نکات انتخاب رله کنترل فاز عبارتند از:
برای تابلوهای صنعتی، استفاده از رله کنترل فاز با قابلیت تنظیم دقیقتر میتواند انتخاب بهتری باشد. در مدارهای سادهتر، مدلهای اقتصادیتر هم ممکن است نیاز پروژه را برطرف کنند.
رله کنترل فاز شیوا امواج یکی از گزینههای پرکاربرد در بازار تجهیزات برق صنعتی ایران است. این رلهها برای حفاظت مدارهای سه فاز در برابر خطاهایی مانند قطع فاز، جابهجایی فاز و نوسانات ولتاژ استفاده میشوند. بسته به مدل، امکانات و نحوه تنظیم ممکن است متفاوت باشد.
در زمان انتخاب رله کنترل فاز شیوا امواج یا هر برند دیگر، بهتر است مشخصات فنی محصول با نیاز تابلو مقایسه شود. برای مثال، باید بررسی شود که رله برای ولتاژ کاری موردنظر مناسب است، خروجی آن با مدار فرمان هماهنگ است و امکانات لازم برای نوع مصرفکننده را دارد.
اگر هدف شما حفاظت از موتور سه فاز، پمپ، فن، کمپرسور یا تجهیزات صنعتی است، انتخاب مدل مناسب کنترل فاز میتواند از خطاهای پرهزینه جلوگیری کند.
در توان نیرو امکان بررسی و خرید انواع تجهیزات تابلو برق از جمله رله کنترل فاز، کنترل بار، کنتاکتور، کلید مینیاتوری، بیمتال، محافظ جان و سایر تجهیزات برق صنعتی فراهم است. اگر برای انتخاب رله کنترل فاز مناسب تردید دارید، بهتر است ابتدا نوع تابلو، ولتاژ کاری، مصرفکننده و خطاهایی که باید کنترل شوند مشخص شود.
انتخاب درست رله کنترل فاز باعث میشود تابلو برق در برابر خطاهای رایج شبکه سه فاز ایمنتر عمل کند و احتمال آسیب به موتور و تجهیزات کاهش پیدا کند. برای پروژههای صنعتی، بهتر است به جای انتخاب صرفا ارزانترین مدل، به کیفیت، امکانات حفاظتی و سازگاری رله با مدار فرمان توجه شود.
