علت پریدن فیوز مینیاتوری هنگام روشن شدن موتور چیست؟
پریدن فیوز مینیاتوری هم‌زمان با روشن شدن موتور همیشه به معنی خرابی فیوز نیست. موتور در لحظه راه‌اندازی جریانی بیشتر از جریان عادی می‌کشد و اگر آمپراژ، منحنی قطع یا قدرت قطع کلید با مشخصات مدار هماهنگ نباشد، کلید مینیاتوری مدار را قطع می‌کند. اتصال کوتاه، گیرکردن محور، افت ولتاژ، کابل نامناسب و ایراد سیم‌پیچ موتور نیز می‌توانند همین نشانه را ایجاد کنند.
برای رفع اصولی مشکل نباید بدون محاسبه، فیوزی با آمپراژ بالاتر نصب کرد. ابتدا باید زمان قطع، جریان راه‌اندازی، مشخصات موتور و وضعیت مدار بررسی شود؛ زیرا افزایش خودسرانه آمپراژ کلید ممکن است حفاظت کابل و تجهیزات را از بین ببرد.
زمان و شرایط قطع‌شدن کلید، اطلاعات مهمی درباره نوع ایراد در اختیار تعمیرکار قرار می‌دهد.
| وضعیت قطع‌شدن کلید | علت احتمالی |
|---|---|
| قطع فوری با صدای وصل کنتاکتور | جریان هجومی بالا، منحنی نامناسب یا اتصال کوتاه |
| قطع پس از چند ثانیه | طولانی‌شدن راه‌اندازی یا گیر مکانیکی موتور |
| قطع پس از چند دقیقه کار | اضافه‌بار، تهویه نامناسب یا آمپراژ نامتناسب |
| قطع فقط هنگام زیر بار بودن موتور | بار مکانیکی سنگین یا افت ولتاژ |
| قطع یکی از کلیدها در مدار سه‌فاز | ایراد فاز، اتصال ضعیف یا نامتعادل‌بودن جریان |
| قطع نامنظم و بدون الگوی مشخص | شل‌شدن ترمینال، خرابی کلید یا نوسان شبکه |
| قطع حتی با جداکردن موتور | اتصال کوتاه یا ایراد سیم‌کشی مدار |
این جدول فقط برای تشخیص اولیه است. اندازه‌گیری جریان هر فاز با کلمپ‌متر و بررسی مقاومت عایقی موتور برای نتیجه‌گیری دقیق ضروری است.
هنگامی که موتور خاموش است، روتور حرکتی ندارد و هنوز نیروی ضد محرکه لازم در سیم‌پیچ ایجاد نشده است. به همین دلیل موتور هنگام اتصال مستقیم به شبکه، برای مدت کوتاهی جریانی چند برابر جریان نامی دریافت می‌کند. با افزایش سرعت روتور، جریان به‌تدریج کاهش پیدا می‌کند و به محدوده عادی می‌رسد.
اگر کلید مینیاتوری توان عبور این جریان کوتاه‌مدت را نداشته باشد، بخش مغناطیسی آن عمل کرده و مدار بلافاصله قطع می‌شود. منحنی قطع کلید باید اجازه عبور جریان طبیعی راه‌اندازی را بدهد، اما همچنان در برابر اتصال کوتاه از مدار محافظت کند.
شرکت ABB نیز در راهنمای منحنی‌های قطع تأکید می‌کند که انتخاب کلید باید میان حساسیت حفاظتی و امکان عبور جریان‌های لحظه‌ای بار تعادل ایجاد کند.
رایج‌ترین علت، عبور جریان استارت از آستانه عملکرد لحظه‌ای کلید است. این وضعیت بیشتر در موتورهایی دیده می‌شود که به روش مستقیم یا DOL راه‌اندازی می‌شوند.
اگر موتور پس از جداکردن بار مکانیکی به‌درستی روشن شود، اما در حالت عادی باعث قطع کلید شود، احتمال سنگین‌بودن راه‌اندازی یا طولانی‌شدن زمان شتاب‌گیری وجود دارد. در این شرایط باید روش استارت، توان موتور، نوع بار و منحنی کلید بررسی شوند.
استفاده از فیوز قوی‌تر بدون بررسی کابل و جریان اتصال کوتاه، راه‌حل مطمئنی نیست. گاهی باید از روش‌هایی مانند ستاره مثلث، سافت‌استارتر یا اینورتر برای کاهش فشار راه‌اندازی استفاده کرد.
دو کلید با آمپراژ یکسان ممکن است هنگام استارت موتور رفتار متفاوتی داشته باشند. تفاوت اصلی به منحنی عملکرد مغناطیسی آن‌ها مربوط می‌شود:
| منحنی کلید | محدوده تقریبی قطع لحظه‌ای | کاربرد عمومی |
|---|---|---|
| B | ۳ تا ۵ برابر جریان نامی | بارهای مقاومتی و مدارهای کم‌هجومی |
| C | ۵ تا ۱۰ برابر جریان نامی | بارهای دارای جریان راه‌اندازی متوسط |
| D | ۱۰ تا ۲۰ برابر جریان نامی | بارهای دارای جریان هجومی زیاد |
این محدوده‌ها مطابق راهنمای رسمی زیمنس برای کلیدهای منطبق با IEC/EN 60898-1 بیان شده‌اند.
کلید تیپ B ممکن است هنگام روشن‌شدن موتور سالم نیز سریع عمل کند. تیپ C در بسیاری از مدارهای موتوری سبک کاربرد دارد؛ اما انتخاب تیپ D نیز باید براساس محاسبات اتصال کوتاه، سطح مقطع کابل و الزامات حفاظتی انجام شود. شرکت زیمنس برای مدارهای موتور و روشنایی دارای جریان استارت بیشتر، استفاده از منحنی C را مطرح می‌کند.
برای مشاهده مدل‌های موجود می‌توان مشخصات محصولات دسته کلید مینیاتوری و محافظ جان را مقایسه کرد.
اگر جریان نامی موتور به آمپراژ کلید بسیار نزدیک یا از آن بیشتر باشد، کلید هنگام راه‌اندازی یا پس از مدتی کار قطع می‌شود. انتخاب کلید فقط براساس توان درج‌شده روی موتور کافی نیست و عوامل زیر نیز باید در نظر گرفته شوند:
اگر چند کلید کنار یکدیگر داخل تابلوی گرم نصب شده باشند، شرایط حرارتی نیز می‌تواند زمان عملکرد آن‌ها را تغییر دهد.
اگر کلید به‌محض صدور فرمان استارت و بدون تلاش محسوس موتور برای چرخیدن قطع شود، احتمال اتصال کوتاه جدی است. آسیب عایق کابل، اتصال رشته‌ها به یکدیگر، رطوبت جعبه ترمینال، سیم‌بندی اشتباه ستاره یا مثلث و تماس هادی با بدنه از علت‌های متداول‌اند.
در این وضعیت نباید کلید را چند بار پشت‌سرهم وصل کرد. تکرار استارت می‌تواند شدت آسیب را بیشتر کند. مدار باید بی‌برق شود و موارد زیر بررسی شوند:
موتوری که نمی‌تواند شتاب بگیرد، برای مدت بیشتری جریان بالا می‌کشد. خرابی بلبرینگ، گیرکردن پمپ، فشار زیاد کمپرسور، سفت‌شدن گیربکس یا قفل‌شدن دستگاه متصل به محور می‌تواند باعث این وضعیت شود.
برای بررسی، پس از ایمن‌سازی کامل دستگاه باید آزادبودن محور و بار کنترل شود. اگر موتور بدون بار روشن می‌شود اما پس از اتصال به دستگاه کلید را می‌پراند، ایراد به احتمال زیاد در بخش مکانیکی، ظرفیت موتور یا روش راه‌اندازی قرار دارد.
افت ولتاژ باعث کاهش گشتاور موتور می‌شود. موتور در این حالت دیرتر به دور نامی می‌رسد و مدت بیشتری جریان بالا می‌کشد. کابل طولانی یا کم‌سطح، شبکه ضعیف، ترمینال شل، کنتاکت فرسوده و تغذیه مشترک با مصرف‌کننده‌های سنگین از عوامل افت ولتاژ هستند.
اندازه‌گیری ولتاژ فقط در حالت بی‌باری کافی نیست. ولتاژ باید هنگام استارت و روی ترمینال موتور اندازه‌گیری شود تا افت واقعی مسیر مشخص شود.
در مسیرهایی که انعطاف کابل و اجرای داخل تابلو اهمیت دارد، می‌توان گزینه‌های دسته سیم و کابل افشان را براساس جریان، طول مسیر و شرایط نصب بررسی کرد.
در موتور سه‌فاز، قطع یک فاز یا اختلاف زیاد جریان میان فازها می‌تواند موجب استارت ناقص، صدای غیرعادی، کاهش گشتاور و افزایش جریان دو فاز باقی‌مانده شود. علت ممکن است سوختگی فیوز، خرابی کنتاکت، شل‌شدن ترمینال یا قطعی کابل باشد.
جریان هر سه فاز باید جداگانه اندازه‌گیری شود. اختلاف محسوس میان فازها می‌تواند به ایراد تغذیه، سیم‌پیچ یا اتصال‌ها مربوط باشد. روشن نگه‌داشتن موتور در این شرایط خطر سوختن سیم‌پیچ را افزایش می‌دهد.
کنتاکت سوخته، ترمینال شل یا بسته‌نشدن کامل یکی از پل‌های کنتاکتور می‌تواند مقاومت مسیر را افزایش دهد و باعث افت ولتاژ، جرقه و نامتعادل‌شدن جریان موتور شود.
تیرگی بدنه، تغییر رنگ ترمینال، بوی سوختگی و صدای غیرطبیعی از نشانه‌های این ایراد هستند. کنتاکتور باید متناسب با جریان موتور و رده کاری آن انتخاب شود. مدل‌های مختلف را می‌توان در دسته کنتاکتور بررسی کرد.
اتصال حلقه‌ای، افت مقاومت عایقی یا اتصال سیم‌پیچ به بدنه می‌تواند جریان موتور را بالا ببرد. در موتور تک‌فاز نیز خرابی خازن راه‌انداز، خازن دائم‌کار یا کلید گریز از مرکز ممکن است مانع راه‌اندازی صحیح شود.
اگر موتور صدای هوم ایجاد می‌کند اما نمی‌چرخد، خازن و بخش مکانیکی باید بررسی شوند. اندازه‌گیری ظرفیت خازن و مقاومت سیم‌پیچ باید پس از قطع کامل برق و تخلیه ایمن خازن انجام شود.
عملکردهای مکرر، گرم‌شدن ترمینال، اتصال ضعیف و عبور جریان نزدیک ظرفیت کلید می‌توانند باعث تغییر رفتار آن شوند. کلیدی که قبلاً مدار را بدون مشکل راه‌اندازی می‌کرده اما اکنون در جریان عادی قطع می‌شود، ممکن است فرسوده شده باشد.
بااین‌حال، تعویض کلید باید پس از اندازه‌گیری جریان و کنترل مدار انجام شود. استفاده آزمایشی از کلید سالم با همان مشخصات می‌تواند به تشخیص کمک کند، اما نباید بهانه‌ای برای افزایش آمپراژ باشد.
قطع فوری بیشتر به عملکرد مغناطیسی مربوط است. علت‌های محتمل عبارت‌اند از:
در این حالت ممکن است موتور برای مدت طولانی در مرحله راه‌اندازی باقی مانده باشد. افت ولتاژ، سنگینی بار، گیر مکانیکی و روش استارت نامناسب باید بررسی شوند.
این نشانه بیشتر با عملکرد حرارتی کلید ارتباط دارد و می‌تواند ناشی از اضافه‌بار پیوسته، دمای زیاد تابلو، تهویه نامناسب، سطح مقطع کم کابل یا جریان بالاتر از ظرفیت کلید باشد.
عیب یابی باید از بررسی‌های کم‌خطر و ساده آغاز شود و سپس به آزمایش‌های تخصصی برسد:
تست‌های مدار قدرت باید توسط برق‌کار واجد صلاحیت و با رعایت قطع، قفل‌گذاری و اطمینان از بی‌برقی انجام شوند.

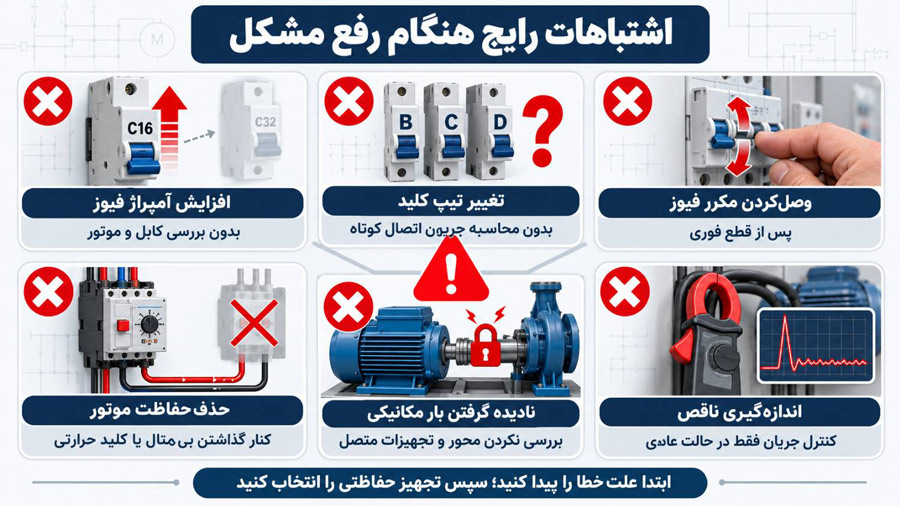

افزایش آمپراژ ممکن است ظاهراً مانع قطع‌شدن کلید شود، اما لزوماً ایراد را برطرف نمی‌کند. اگر کابل برای جریان کلید جدید مناسب نباشد، اضافه‌جریان می‌تواند کابل را داغ کند بدون آنکه حفاظت به‌موقع عمل کند.
تغییر آمپراژ فقط زمانی مجاز است که موارد زیر دوباره محاسبه و تأیید شوند:
بنابراین، جایگزین‌کردن مستقیم کلید ۱۶ آمپر با ۲۰ یا ۲۵ آمپر بدون این بررسی‌ها تصمیم ایمنی محسوب نمی‌شود.
کلید مینیاتوری عمدتاً مدار و کابل را در برابر اضافه‌جریان و اتصال کوتاه حفاظت می‌کند. موتور علاوه بر اتصال کوتاه، در برابر اضافه‌بار، قفل روتور و قطع فاز نیز به حفاظت متناسب نیاز دارد.
در مدارهای موتوری معمولاً از ترکیبی از تجهیزات زیر استفاده می‌شود:
کلید حفاظت موتور یا MPCB برای ویژگی‌های راه‌اندازی موتور طراحی شده است. اشنایدر الکتریک نیز توضیح می‌دهد که آستانه مغناطیسی کلیدهای حفاظت موتور می‌تواند برای عبور جریان استارت موتور مناسب‌تر از یک MCB عمومی باشد.
برای انتخاب مجموعه حفاظت موتور، محصولات دسته کلید حرارتی و بی متال قابل بررسی هستند.
اگر موتور سالم است اما جریان استارت بالا، افت ولتاژ یا ضربه مکانیکی شدیدی ایجاد می‌کند، تغییر روش راه‌اندازی می‌تواند منطقی‌تر از افزایش ظرفیت کلید باشد.
گزینه‌های متداول عبارت‌اند از:
انتخاب روش باید با توجه به گشتاور موردنیاز بار، توان موتور و ظرفیت شبکه انجام شود.
۱- چرا فیوز فقط هنگام روشن‌شدن موتور می‌پرد؟
احتمالاً جریان لحظه‌ای راه‌اندازی از آستانه قطع مغناطیسی کلید عبور می‌کند. منحنی کلید، جریان استارت، وضعیت بار و افت ولتاژ باید بررسی شوند. اتصال کوتاه نیز باید پیش از هر اقدامی رد شود.
۲-برای موتور، فیوز تیپ C بهتر است یا D؟
پاسخ ثابتی برای تمام موتورها وجود ندارد. تیپ C معمولاً برای جریان هجومی متوسط و تیپ D برای جریان‌های هجومی بیشتر استفاده می‌شود. انتخاب نهایی به جریان استارت، زمان شتاب‌گیری، کابل و جریان اتصال کوتاه بستگی دارد.
۳- چرا موتور بدون بار روشن می‌شود ولی زیر بار فیوز می پرد؟
این حالت می‌تواند ناشی از بار مکانیکی سنگین، گیرکردن دستگاه، توان ناکافی موتور، افت ولتاژ یا طولانی‌شدن زمان راه‌اندازی باشد.
۴- چرا فیوز پس از چند دقیقه کار موتور قطع می‌شود؟
قطع با تأخیر معمولاً به اضافه‌بار، جریان نامی بالا، دمای زیاد تابلو، اتصال شل یا انتخاب نامناسب آمپراژ مربوط است و کمتر شبیه یک جریان هجومی عادی است.
تنها پس از محاسبه جریان مدار، ظرفیت کابل، افت ولتاژ، قدرت قطع و هماهنگی تجهیزات حفاظتی. افزایش بدون محاسبه ممکن است باعث داغ شدن کابل و ایجاد خطر آتش‌سوزی شود.

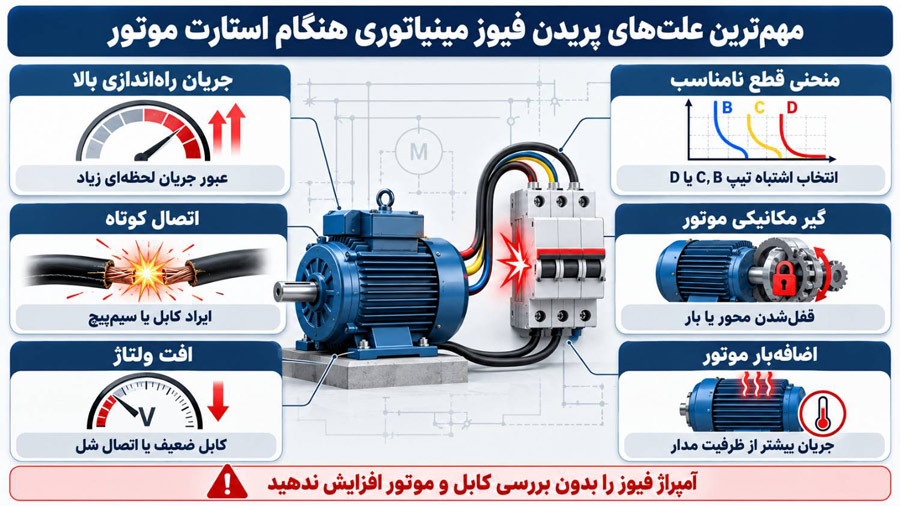

علت پریدن فیوز مینیاتوری هنگام روشن شدن موتور می‌تواند جریان طبیعی راه‌اندازی، منحنی نامناسب کلید، آمپراژ کم، اتصال کوتاه، افت ولتاژ، گیر مکانیکی، خرابی کنتاکتور یا ایراد سیم‌پیچ باشد. زمان قطع کلید مشخص می‌کند که بررسی باید بیشتر روی بخش مغناطیسی، اضافه‌بار حرارتی یا وضعیت مکانیکی متمرکز شود.
راه‌حل اصولی، افزایش آزمایشی آمپراژ نیست. ابتدا جریان استارت و کار، ولتاژ، کابل، بار مکانیکی و سلامت موتور اندازه‌گیری می‌شوند؛ سپس کلید و سایر حفاظت ها براساس نتایج واقعی انتخاب خواهند شد. برای انتخاب کلید و تجهیزات هماهنگ با موتور، می‌توانید از کارشناسان توان نیرو مشاوره فنی و استعلام قیمت دریافت کنید.
