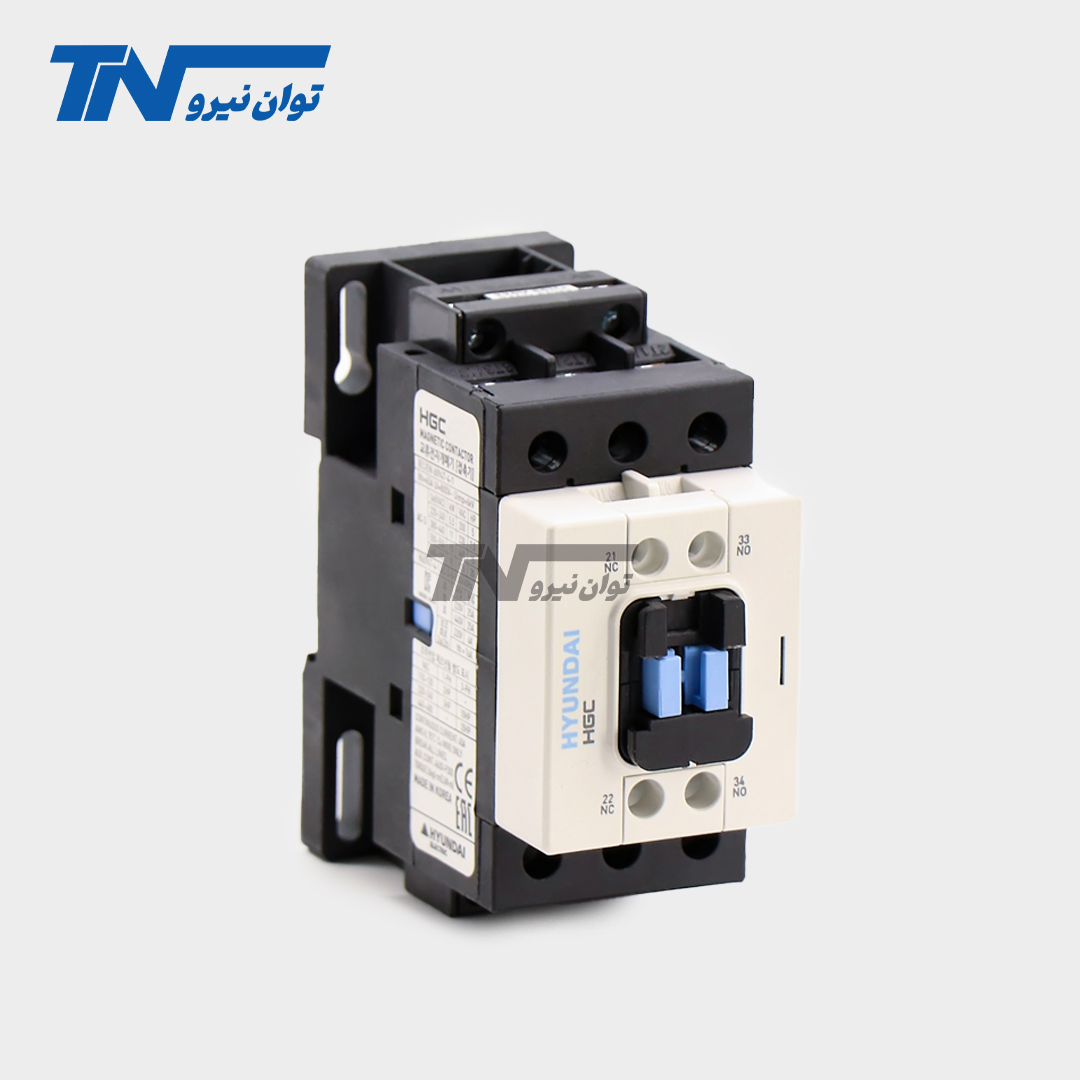

کنتاکتور ۴۰ آمپر هیوندای مدل HGC40 یکی از تجهیزات الکترومغناطیسی مورد استفاده در مدارهای قدرت و فرمان صنعتی است که برای قطع و وصل جریان الکتریکی و کنترل موتورهای سهفاز طراحی شده است. این کنتاکتور از سری HGC هیوندای بوده و امکان روشن و خاموشکردن تجهیزات صنعتی را از طریق مدار فرمان فراهم میکند.
کنتاکتور HGC40 دارای سه پل اصلی قدرت است و در رده کاری AC-3، جریان نامی ۴۰ آمپر را در ولتاژ ۳۸۰ تا ۴۴۰ ولت پشتیبانی میکند. همچنین براساس مشخصات کاتالوگ، این مدل برای کنترل موتورهای سهفاز با توان نامی ۱۸٫۵ کیلووات در همین محدوده ولتاژ رتبهبندی شده است.
یکی از کاربردهای مهم این محصول، استفاده در تابلوهای کنترل موتور است. در چنین تابلوهایی، فرمان روشن و خاموششدن موتور میتواند از طریق شستی، رله، تایمر یا کنترلر صنعتی صادر شود و کنتاکتور وظیفه اجرای فرمان در مدار قدرت را بر عهده بگیرد.
در هنگام خرید کنتاکتور ۴۰ آمپر هیوندای باید توجه داشت که جریان نامی دستگاه به رده کاری و ولتاژ مدار بستگی دارد. به همین دلیل، برای انتخاب صحیح لازم است مشخصات موتور، ولتاژ بوبین، شرایط راهاندازی و تجهیزات حفاظتی بررسی شوند.
اگر قصد مقایسه این محصول با مدلهای دیگر را دارید، میتوانید از دسته خرید کنتاکتور در فروشگاه توان نیرو کیان بازدید کنید.
مهمترین ویژگی کنتاکتور HGC40 هیوندای، جریان نامی ۴۰ آمپر در رده کاری AC-3 و ولتاژ ۳۸۰ تا ۴۴۰ ولت است.
رده AC-3 برای راهاندازی موتورهای القایی قفس سنجابی و قطع جریان موتور در شرایط کارکرد متعارف تعریف شده است. در چنین کاربردهایی، کنتاکتور باید بتواند شرایط الکتریکی مربوط به راهاندازی و قطع و وصل موتور را تحمل کند.
در انتخاب کنتاکتور صنعتی، توجه به جریان نامی AC-3 اهمیت زیادی دارد؛ زیرا جریان مجاز دستگاه در کاربردهای موتوری با جریان آن در بارهای مقاومتی متفاوت است.
برای مثال، جریان نامی مدل HGC40 در ولتاژ ۵۰۰ تا ۵۵۰ ولت برابر ۳۲ آمپر و در ولتاژ ۶۶۰ تا ۶۹۰ ولت برابر ۲۳ آمپر است.
بنابراین عدد ۴۰ آمپر را نباید بدون درنظرگرفتن ولتاژ و رده کاری به تمام کاربردها تعمیم داد.
کنتاکتور ۴۰ آمپر هیوندای در رده AC-3 و ولتاژ ۳۸۰ تا ۴۴۰ ولت برای کنترل موتورهای سهفاز با توان نامی ۱۸٫۵ کیلووات رتبهبندی شده است.
این ویژگی باعث میشود محصول برای کاربردهایی مانند پمپهای صنعتی، فنهای بزرگ، تجهیزات تهویه، برخی کمپرسورها و ماشینآلات تولیدی قابل بررسی باشد.
بااینحال، هنگام انتخاب کنتاکتور باید جریان درجشده روی پلاک موتور نیز بررسی شود. توان نامی موتور بهتنهایی برای انتخاب قطعی کافی نیست؛ زیرا جریان واقعی میتواند براساس راندمان، ضریب توان، ولتاژ و شرایط بار متفاوت باشد.
همچنین روش راهاندازی، تعداد دفعات استارت و شرایط بهرهبرداری در انتخاب ظرفیت مناسب تأثیر دارند.
یکی دیگر از مشخصات کنتاکتور HGC40، جریان حرارتی نامی Ith برابر ۶۰ آمپر است.
این مقدار با جریان عملیاتی ۴۰ آمپر در رده AC-3 تفاوت دارد.
در بارهای موتوری، شرایط راهاندازی و قطع و وصل جریان با بارهای مقاومتی یکسان نیست. به همین دلیل، کاتالوگ سازنده برای ردههای کاری مختلف ظرفیتهای متفاوتی اعلام میکند.
بنابراین برای کنترل موتور نباید جریان حرارتی ۶۰ آمپر را بهجای جریان نامی ۴۰ آمپر AC-3 ملاک انتخاب قرار داد.
کنتاکتور هیوندای HGC40 دارای سه پل اصلی است که برای قطع و وصل مدارهای سهفاز استفاده میشوند.
هنگامی که ولتاژ مناسب به بوبین اعمال میشود، مکانیزم الکترومغناطیسی کنتاکتور فعال شده و کنتاکتهای اصلی بسته میشوند.
با قطع تغذیه بوبین، کنتاکتها در شرایط عملکرد عادی به وضعیت اولیه بازمیگردند.
به این ترتیب، میتوان مدار قدرت را از طریق یک مدار فرمان مستقل کنترل کرد.
در صفحه محصول توان نیرو کیان، آرایش کنتاکتهای کمکی HGC40 بهصورت 2NO + 2NC اعلام شده است.
این آرایش شامل دو کنتاکت کمکی باز و دو کنتاکت کمکی بسته است.
کنتاکتهای کمکی در طراحی مدار فرمان نقش مهمی دارند و میتوانند برای خودنگهداری، اینترلاک الکتریکی، ارسال وضعیت کنتاکتور و ارتباط با سیستم کنترل استفاده شوند.
برای مثال، در مدار فرمان موتور میتوان از کنتاکت کمکی باز برای خودنگهداری و از کنتاکت بسته برای جلوگیری از عملکرد همزمان کنتاکتورهای ناسازگار استفاده کرد.
البته کاتالوگ هیوندای آرایشهای مختلفی برای این خانواده معرفی میکند؛ بنابراین نوع کنتاکت کمکی باید با کد کامل محصول موجود مطابقت داشته باشد.
یکی از مزایای کنتاکتور ۴۰ آمپر هیوندای، امکان نصب آن روی ریل DIN و همچنین نصب با پیچ است.
این ویژگی باعث میشود دستگاه در تابلوهای فرمان و قدرت با ساختارهای متداول مونتاژ قابل استفاده باشد.
در هنگام نصب باید فاصله مناسب از تجهیزات مجاور، تهویه کافی، سطح مقطع صحیح هادیها و گشتاور اتصال ترمینالها رعایت شود.
نصب صحیح در کاهش احتمال ایجاد اتصالات سست و افزایش دمای موضعی اهمیت دارد.
کنتاکتور HGC40 میتواند در مدارهای فرمان دستی، نیمهاتوماتیک و اتوماتیک استفاده شود.
برای مثال، در تابلو کنترل پمپ میتوان فرمان روشن و خاموششدن را از طریق فلوتر، پرشرسوئیچ یا کنترلر سطح صادر کرد.
همچنین در تابلوهای صنعتی، رلهها و تایمرها میتوانند فرمان تحریک بوبین را کنترل کنند.
در سیستمهای دارای PLC نیز باید ولتاژ و توان مصرفی بوبین با ظرفیت خروجی کنترلر سازگار باشد و در صورت نیاز از رله واسط استفاده شود.
کنتاکتور HGC40 وظیفه قطع و وصل مدار را بر عهده دارد و بهتنهایی از موتور در برابر اضافهبار و اتصال کوتاه محافظت نمیکند.
برای حفاظت مناسب موتور باید تجهیزات حفاظتی مانند رله اضافهبار، کلید حرارتی، کلید اتوماتیک یا فیوز با توجه به مشخصات مدار انتخاب شوند.
برای مشاهده تجهیزات مرتبط میتوانید محصولات دسته کلید حرارتی و بیمتال را بررسی کنید.
| مشخصات فنی | مقدار |
|---|---|
| برند | HYUNDAI |
| مدل | HGC40 |
| سری محصول | HGC استاندارد |
| نوع دستگاه | کنتاکتور مغناطیسی صنعتی |
| تعداد پل قدرت | ۳ پل |
| جریان نامی AC-3 در ۲۰۰ تا ۲۴۰ ولت | ۴۰ آمپر |
| توان موتور AC-3 در ۲۰۰ تا ۲۴۰ ولت | ۱۱ کیلووات |
| جریان نامی AC-3 در ۳۸۰ تا ۴۴۰ ولت | ۴۰ آمپر |
| توان موتور AC-3 در ۳۸۰ تا ۴۴۰ ولت | ۱۸٫۵ کیلووات |
| جریان نامی AC-3 در ۵۰۰ تا ۵۵۰ ولت | ۳۲ آمپر |
| توان موتور AC-3 در ۵۰۰ تا ۵۵۰ ولت | ۲۲ کیلووات |
| جریان نامی AC-3 در ۶۶۰ تا ۶۹۰ ولت | ۲۳ آمپر |
| توان موتور AC-3 در ۶۶۰ تا ۶۹۰ ولت | ۲۲ کیلووات |
| جریان حرارتی نامی Ith | ۶۰ آمپر |
| جریان نامی AC-4 در ۳۸۰ تا ۴۴۰ ولت | ۲۴ آمپر |
| توان موتور AC-4 در ۳۸۰ تا ۴۴۰ ولت | ۱۱ کیلووات |
| ولتاژ کاری نامی Ue | ۶۹۰ ولت AC |
| ولتاژ عایقی نامی Ui | ۸۰۰ ولت |
| ولتاژ ضربه قابل تحمل Uimp | ۶ کیلوولت |
| فرکانس نامی | ۵۰/۶۰ هرتز |
| کنتاکت کمکی نسخه معرفیشده فروشگاه | 2NO + 2NC |
| ولتاژ بوبین | مطابق کد سفارش |
| روش نصب | ریل DIN یا پیچ |
| عمر مکانیکی نامی | ۱۵ میلیون سیکل |
| عمر الکتریکی مرجع در AC-3 | ۲ میلیون سیکل |
| استاندارد مرجع | IEC 60947-4-1 |
توجه: مقادیر جدول براساس مشخصات فنی HGC40 هستند. ولتاژ بوبین و آرایش کنتاکت کمکی نسخه قابل فروش باید با پلاک و کد کامل دستگاه تطبیق داده شوند.
یکی از اصلیترین کاربردهای کنتاکتور HGC40، کنترل موتورهای سهفاز با جریان نامی سازگار است.
این موتورها در کارخانهها، کارگاهها و واحدهای تولیدی برای حرکت تجهیزات مکانیکی، پمپها، فنها و ماشینآلات استفاده میشوند.
کنتاکتور ۴۰ آمپر هیوندای میتواند در صورت تطابق مشخصات موتور و شرایط کاری، فرمان قطع و وصل مدار قدرت را اجرا کند.
کنتاکتور HGC40 یکی از قطعات مورد استفاده در تابلوهای فرمان و قدرت است.
در چنین تابلوهایی، کنتاکتور معمولاً در کنار تجهیزات حفاظتی، شستیها، تایمرها، رلهها و سایر اجزای مدار فرمان نصب میشود.
برای بررسی سایر قطعات موردنیاز مونتاژ تابلو میتوانید محصولات دسته تجهیزات برق صنعتی را مشاهده کنید.
در سیستمهای پمپاژ صنعتی و تأسیساتی، موتورهای سهفاز برای انتقال آب و سایر سیالات استفاده میشوند.
کنتاکتور HGC40 میتواند در مدار کنترل پمپهایی که جریان و شرایط راهاندازی آنها با ظرفیت دستگاه سازگار است، مورد استفاده قرار گیرد.
در این سیستمها، فرمان روشن و خاموششدن موتور ممکن است از طریق کنترلر فشار، کنترلر سطح یا سیستم اتوماسیون صادر شود.
هنگام انتخاب کنتاکتور برای پمپ باید تعداد استارتها و شرایط کاری موتور نیز بررسی شوند.
فنهای صنعتی، هواکشها و تجهیزات تهویه از دیگر کاربردهای کنتاکتورهای مغناطیسی هستند.
در تابلوهای تهویه، کنتاکتور میتواند فرمان روشن و خاموششدن موتور فن را از تایمر، ترموستات یا کنترلر دریافت کند.
مدل HGC40 در صورت تطابق جریان موتور با ظرفیت نامی، برای این کاربرد قابل بررسی است.
کمپرسورها ممکن است از موتورهای سهفاز با توان و جریان متفاوت استفاده کنند.
کنتاکتور ۴۰ آمپر هیوندای در صورت سازگاری با مشخصات موتور میتواند در مدار فرمان کمپرسور مورد استفاده قرار گیرد.
در انتخاب کنتاکتور برای کمپرسور، علاوه بر جریان نامی باید شرایط استارت، دفعات راهاندازی و نوع بار مکانیکی بررسی شوند.
در خطوط تولید، نوار نقالهها و تجهیزات انتقال مواد از موتورهای الکتریکی استفاده میکنند.
کنتاکتور HGC40 میتواند برای کنترل موتورهای دارای ظرفیت مناسب در این سیستمها به کار رود.
در کاربردهایی که موتور بهطور مکرر تغییر جهت میدهد یا بهصورت ضربهای کار میکند، انتخاب باید براساس رده کاری واقعی انجام شود.
مدل HGC40 میتواند در طراحی مدارهای ستاره مثلث مورد بررسی قرار گیرد.
در این مدارها معمولاً از سه کنتاکتور استفاده میشود که هرکدام وظیفه متفاوتی در مراحل راهاندازی موتور دارند.
ظرفیت کنتاکتور اصلی، ستاره و مثلث باید براساس جریان موتور، نوع اتصال و نقشه مدار انتخاب شود.
بنابراین استفاده از سه کنتاکتور با آمپراژ یکسان برای همه موتورها الزاماً ضروری نیست.
کنتاکتور ۴۰ آمپر هیوندای علاوه بر کاربردهای موتوری، در صورت سازگاری با رده کاری و شرایط بهرهبرداری، میتواند برای کنترل برخی بارهای مقاومتی نیز استفاده شود.
برای این کاربرد باید جریان واقعی مصرفکننده، ولتاژ، شرایط حرارتی و تعداد دفعات قطع و وصل بررسی شوند.
کنتاکتورهای HGC32 و HGC40 هر دو از سری استاندارد HGC هیوندای هستند و برای کنترل موتورهای سهفاز و بارهای صنعتی استفاده میشوند.
مهمترین تفاوت آنها در جریان نامی و ظرفیت کنترل موتور است.
مدل HGC32 در رده AC-3 و ولتاژ ۳۸۰ تا ۴۴۰ ولت دارای جریان نامی ۳۲ آمپر و توان موتور ۱۵ کیلووات است.
در مقابل، مدل HGC40 در همین شرایط دارای جریان نامی ۴۰ آمپر و توان موتور ۱۸٫۵ کیلووات است.
همچنین جریان حرارتی نامی HGC32 برابر ۵۵ آمپر و برای HGC40 برابر ۶۰ آمپر است.
بنابراین اگر جریان موتور از ظرفیت مدل ۳۲ آمپر بیشتر باشد، HGC40 میتواند گزینه مناسبتری برای بررسی باشد.
بااینحال، انتخاب نهایی باید با توجه به جریان پلاک موتور، رده کاری و شرایط بهرهبرداری انجام شود.
اگر به ظرفیت پایینتری نیاز دارید، میتوانید مشخصات کنتاکتور ۳۲ آمپر هیوندای را نیز بررسی کنید.
اولین نکته هنگام خرید کنتاکتور ۴۰ آمپر هیوندای، بررسی جریان درجشده روی پلاک موتور است.
اگر موتور در رده کاری AC-3 مورد استفاده قرار میگیرد، جریان نامی آن باید با ظرفیت عملیاتی کنتاکتور در ولتاژ مربوط سازگار باشد.
همچنین تعداد دفعات استارت، روش راهاندازی و شرایط بار باید بررسی شوند.
بوبین کنتاکتور وظیفه تحریک مکانیزم الکترومغناطیسی دستگاه را بر عهده دارد.
مدل HGC40 در نسخههایی با ولتاژ بوبین متفاوت عرضه میشود.
در کاتالوگ این خانواده، ولتاژهای کنترلی ۲۴، ۴۸، ۲۲۰ و ۴۴۰ ولت معرفی شدهاند؛ اما این مقادیر گزینههای نسخههای مختلف هستند و به معنای قابلیت کارکرد یک بوبین با تمام این ولتاژها نیستند.
بنابراین هنگام سفارش باید ولتاژ و نوع تغذیه بوبین دقیقاً با مدار فرمان مطابقت داشته باشد.
رده AC-3 برای بسیاری از کاربردهای متعارف موتورهای القایی قفس سنجابی استفاده میشود.
اما اگر موتور بهصورت مکرر تغییر جهت دهد، در هنگام راهاندازی قطع شود یا تحت شرایط کارکرد ضربهای قرار گیرد، ممکن است انتخاب براساس رده AC-4 ضروری باشد.
در مدل HGC40، جریان نامی در رده AC-4 و ولتاژ ۳۸۰ تا ۴۴۰ ولت برابر ۲۴ آمپر است؛ درحالیکه مقدار آن در رده AC-3 برابر ۴۰ آمپر است.
بنابراین نباید ظرفیت AC-3 را برای تمام کاربردهای موتوری مبنای انتخاب قرار داد.
در نسخه معرفیشده فروشگاه، آرایش کنتاکت کمکی 2NO + 2NC درج شده است.
این کنتاکتها در مدارهای فرمان برای خودنگهداری، اینترلاک و اعلام وضعیت استفاده میشوند.
اگر مدار به تعداد خاصی کنتاکت نیاز دارد، باید کد کامل محصول و آرایش واقعی کنتاکتها بررسی شود.
کنتاکتور HGC40 قابلیت نصب با پیچ یا روی ریل DIN را دارد.
پیش از نصب باید فضای کافی برای سیمکشی قدرت و فرمان، تهویه تابلو و دسترسی به ترمینالها در نظر گرفته شود.
همچنین سطح مقطع سیمها و گشتاور اتصال ترمینالها باید مطابق دستورالعمل سازنده انتخاب شوند.
کنتاکتور بهتنهایی از موتور در برابر اضافهبار یا اتصال کوتاه محافظت نمیکند.
برای حفاظت موتور باید تجهیزاتی مانند رله اضافهبار، کلید حرارتی، فیوز یا کلید اتوماتیک مناسب انتخاب شوند.
هنگام خرید کنتاکتور HGC40 باید به کد فنی، مشخصات پلاک، ولتاژ بوبین، آرایش کنتاکت کمکی و شرایط گارانتی توجه شود.
در صورت خرید برای جایگزینی کنتاکتور قبلی، باید علاوه بر آمپراژ، ابعاد و شرایط نصب نیز بررسی شوند.
قیمت کنتاکتور ۴۰ آمپر هیوندای به عواملی مانند کد سفارش، ولتاژ بوبین، آرایش کنتاکتهای کمکی، موجودی بازار و شرایط تأمین بستگی دارد.
هنگام مقایسه قیمت HGC40 با مدلهای مشابه، بهتر است علاوه بر جریان نامی، رده کاری، توان موتور و مشخصات بوبین بررسی شوند.
همچنین تفاوت در نسخههای قابل سفارش ممکن است باعث تفاوت قیمت شود.
برای اطلاع از قیمت روز کنتاکتور ۴۰ آمپر هیوندای و دریافت مشاوره خرید، میتوانید از طریق فروشگاه توان نیرو کیان اقدام کنید.
اگر برای کنترل موتور سهفاز، مونتاژ تابلو برق یا راهاندازی پمپ و ماشینآلات صنعتی به کنتاکتور ۴۰ آمپر نیاز دارید، مدل HGC40 هیوندای یکی از گزینههای قابل بررسی است.
این محصول با جریان نامی ۴۰ آمپر در رده AC-3، توان موتور ۱۸٫۵ کیلووات در ولتاژ ۳۸۰ تا ۴۴۰ ولت، سه پل اصلی و امکان استفاده از کنتاکتهای کمکی در مدار فرمان، برای کاربردهای صنعتی سازگار قابل استفاده است.
فروشگاه توان نیرو کیان در زمینه عرضه تجهیزات برق صنعتی فعالیت دارد و امکان بررسی مشخصات محصول، استعلام قیمت و دریافت مشاوره فنی پیش از خرید را فراهم میکند.
پیش از سفارش، بهتر است جریان نامی موتور، ولتاژ بوبین، رده کاری و شرایط نصب مشخص شوند.
برای مشاهده سایر مدلهای این برند نیز میتوانید به صفحه محصولات هیوندای مراجعه کنید.
مدل HGC40 در رده AC-3 و ولتاژ ۳۸۰ تا ۴۴۰ ولت برای موتور سهفاز با توان نامی ۱۸٫۵ کیلووات رتبهبندی شده است. انتخاب نهایی باید براساس جریان پلاک موتور و شرایط بهرهبرداری انجام شود.
این مدل دارای سه پل اصلی قدرت است و برای قطع و وصل مدارهای سهفاز استفاده میشود.
جریان حرارتی نامی کنتاکتور HGC40 برابر ۶۰ آمپر است. این مقدار با جریان نامی ۴۰ آمپر در رده AC-3 تفاوت دارد.
ولتاژ بوبین به کد سفارش بستگی دارد. باید نسخهای انتخاب شود که ولتاژ و نوع تغذیه بوبین آن با مدار فرمان سازگار باشد.
در نسخه معرفیشده فروشگاه، آرایش کنتاکت کمکی 2NO + 2NC درج شده است. کاتالوگ سازنده آرایشهای مختلفی معرفی میکند؛ بنابراین مشخصات نسخه موجود باید تأیید شود.
مدل HGC32 در ولتاژ ۳۸۰ تا ۴۴۰ ولت دارای جریان نامی AC-3 برابر ۳۲ آمپر و توان موتور ۱۵ کیلووات است؛ درحالیکه HGC40 دارای جریان نامی ۴۰ آمپر و توان موتور ۱۸٫۵ کیلووات است.
بله، در صورتی که جریان نامی موتور پمپ و شرایط راهاندازی آن با ظرفیت کنتاکتور سازگار باشد، میتوان از HGC40 در مدار کنترل پمپ استفاده کرد.
بله، این مدل قابلیت نصب روی ریل DIN یا با پیچ را دارد.
خیر. برای حفاظت موتور در برابر اضافهبار و اتصال کوتاه باید از تجهیزات حفاظتی مناسب استفاده شود.
این مدل میتواند در طراحی مدار ستاره مثلث بررسی شود؛ اما ظرفیت کنتاکتورهای اصلی، ستاره و مثلث باید براساس جریان موتور و نقشه مدار تعیین شود.
قیمت این محصول به کد سفارش، ولتاژ بوبین، پیکربندی کنتاکتهای کمکی، موجودی بازار و شرایط تأمین بستگی دارد.
