۶۹.۴۳۵.۰۰۰ ریال
برای اطلاع از درصد تخفیف با ما درتماس باشید
اشتراک گذاری:

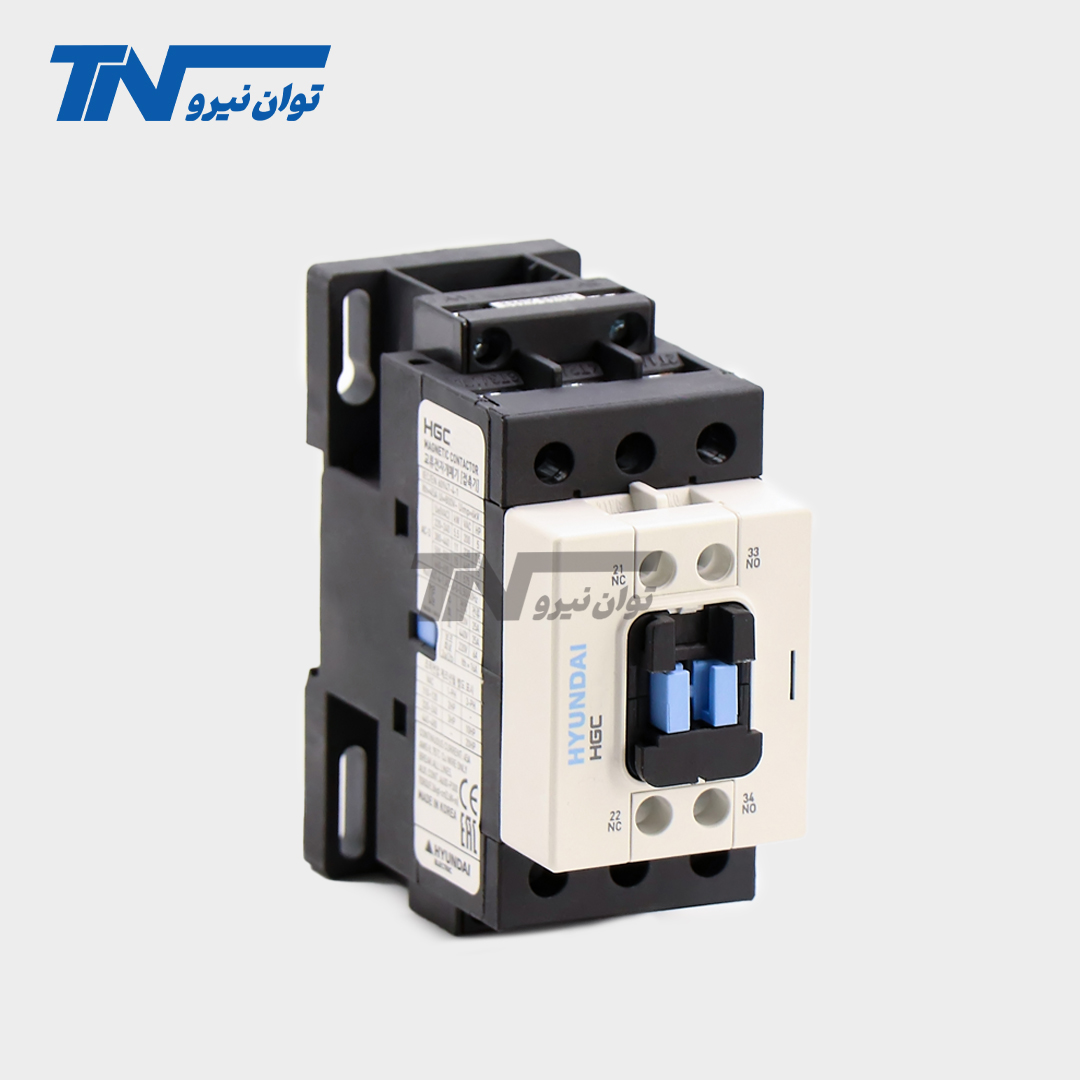

کنتاکتور ۳۲ آمپر هیوندای مدل HGC32 یکی از تجهیزات الکترومغناطیسی پرکاربرد در مدارهای فرمان و قدرت است که برای قطع و وصل موتورهای سهفاز و کنترل مصرفکنندههای الکتریکی استفاده میشود. این کنتاکتور از سری HGC شرکت هیوندای بوده و با استفاده از سه کنتاکت اصلی قدرت، امکان قطع و وصل همزمان سه فاز مدار را از طریق فرمان الکتریکی فراهم میکند.
کنتاکتور HGC32 با جریان نامی ۳۲ آمپر در رده کاری AC-3 و ولتاژ ۳۸۰ تا ۴۴۰ ولت، برای کنترل موتورهای سهفاز با توان نامی ۱۵ کیلووات رتبهبندی شده است. این مشخصات باعث میشود محصول برای کاربردهایی مانند کنترل پمپهای آب، فنهای صنعتی، نوار نقالهها، ماشینآلات تولیدی و تابلوهای فرمان موتور گزینهای قابل بررسی باشد.
در این کنتاکتور، با اعمال ولتاژ مناسب به بوبین، میدان مغناطیسی ایجاد شده و کنتاکتهای اصلی بسته میشوند. پس از قطع فرمان، در شرایط عملکرد عادی، کنتاکتها به وضعیت باز بازمیگردند. به این ترتیب، میتوان بدون قطع و وصل دستی مدار قدرت، عملکرد مصرفکننده را از طریق مدار فرمان کنترل کرد.
اگر قصد خرید کنتاکتور ۳۲ آمپر هیوندای را دارید، علاوه بر آمپراژ باید به جریان پلاک موتور، رده کاری، ولتاژ بوبین، تعداد کنتاکتهای کمکی و شرایط نصب توجه کنید.
برای مشاهده سایر ظرفیتها و مدلها میتوانید به دسته کنتاکتور برق صنعتی در فروشگاه توان نیرو کیان مراجعه کنید.
یکی از اصلیترین مشخصات کنتاکتور HGC32، جریان نامی ۳۲ آمپر در رده AC-3 و ولتاژ ۳۸۰ تا ۴۴۰ ولت است.
رده کاری AC-3 برای کاربردهای متعارف موتورهای القایی قفس سنجابی، شامل راهاندازی و قطع جریان موتور پس از رسیدن به وضعیت کارکرد عادی، تعریف شده است.
از آنجا که جریان راهاندازی موتورهای القایی معمولاً بیشتر از جریان نامی آنهاست، انتخاب کنتاکتور باید متناسب با شرایط قطع و وصل و رده کاری انجام شود.
کنتاکتور HGC32 در ولتاژهای بالاتر نیز ظرفیتهای مشخصی دارد. برای مثال، جریان نامی این مدل در رده AC-3 و ولتاژ ۵۰۰ تا ۵۵۰ ولت برابر ۲۸ آمپر است. بنابراین عدد ۳۲ آمپر را نباید به همه ولتاژها و کاربردها تعمیم داد.
کنتاکتور ۳۲ آمپر هیوندای در رده AC-3 و شبکه ۳۸۰ تا ۴۴۰ ولت برای موتورهای سهفاز با توان نامی ۱۵ کیلووات رتبهبندی شده است.
این ظرفیت برای برخی پمپهای صنعتی، فنها، تجهیزات تهویه، کمپرسورهای سازگار و ماشینآلات تولیدی کاربرد دارد.
برای نمونه، در تابلو کنترل یک پمپ سهفاز ۱۵ کیلووات، میتوان HGC32 را از نظر ظرفیت اسمی بررسی کرد. بااینحال، انتخاب نهایی باید با جریان درجشده روی پلاک موتور و شرایط بهرهبرداری تطبیق داده شود.
عواملی مانند روش راهاندازی، تعداد دفعات استارت، دمای محیط و شرایط بار مکانیکی نیز میتوانند بر انتخاب کنتاکتور تأثیر بگذارند.
جریان حرارتی نامی یا Ith کنتاکتور HGC32 برابر ۵۵ آمپر است.
این مشخصه با جریان عملیاتی نامی ۳۲ آمپر در رده AC-3 تفاوت دارد. در بارهای موتوری، کنتاکتور هنگام راهاندازی و قطع مدار با شرایط الکتریکی متفاوتی نسبت به بارهای مقاومتی روبهرو میشود.
به همین دلیل، برای انتخاب کنتاکتور موتور نباید جریان حرارتی ۵۵ آمپر را بهجای ظرفیت AC-3 آن در نظر گرفت.
کنتاکتور HGC32 دارای سه پل اصلی قدرت است که برای کنترل مدارهای سهفاز استفاده میشوند.
این سه پل با مکانیزم مشترک الکترومغناطیسی عمل میکنند و امکان قطع و وصل همزمان مسیرهای قدرت را فراهم میسازند.
ساختار سهپل باعث میشود کنتاکتور برای نصب در مدارهای کنترل موتورهای سهفاز و بسیاری از تابلوهای فرمان صنعتی مناسب باشد.

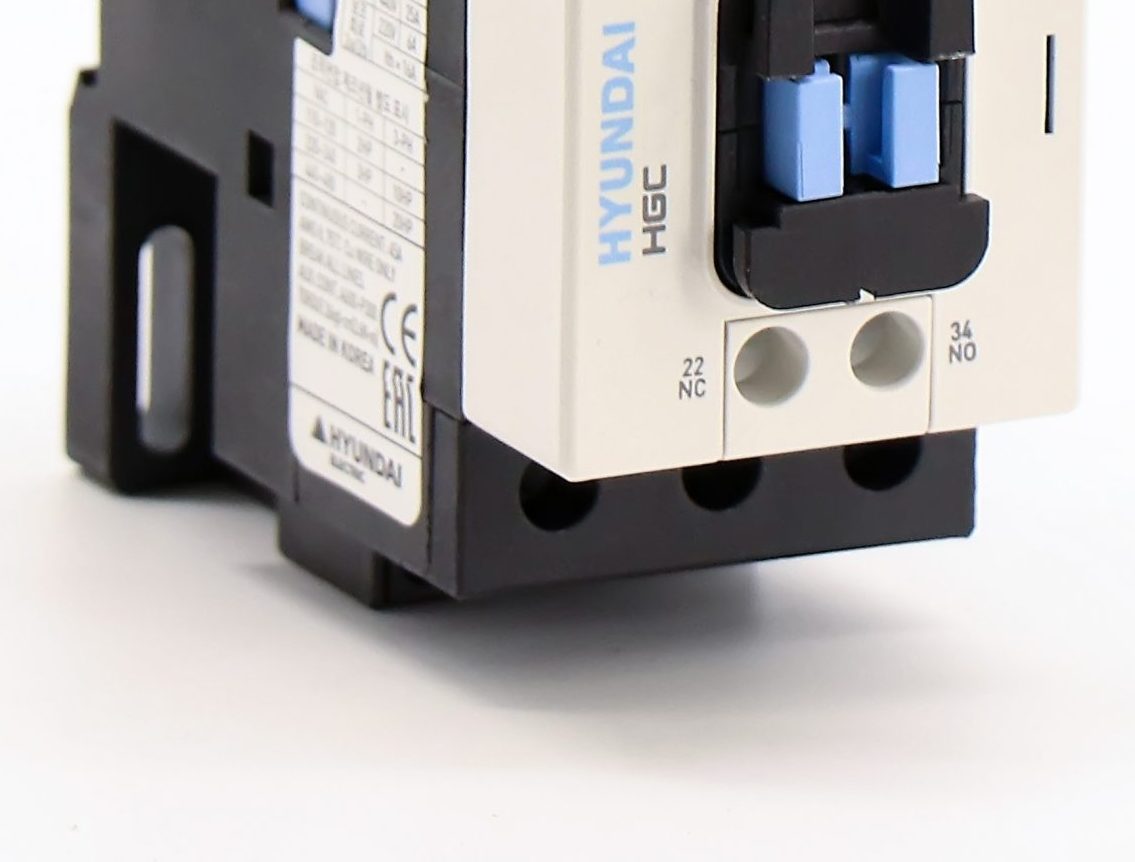

در صفحه محصول توان نیرو کیان، آرایش کنتاکتهای کمکی مدل HGC32 بهصورت 2NO + 2NC اعلام شده است؛ یعنی دو کنتاکت کمکی باز و دو کنتاکت کمکی بسته.
کنتاکتهای کمکی در مدار فرمان کاربردهای متنوعی دارند. از آنها میتوان برای خودنگهداری کنتاکتور، ارسال وضعیت روشن یا خاموش بودن، اجرای اینترلاک و ارتباط با سایر تجهیزات کنترل استفاده کرد.
برای مثال، در مدار راهاندازی موتور با شستی استارت و استاپ، کنتاکت کمکی باز میتواند در مسیر خودنگهداری قرار گیرد تا پس از رهاکردن شستی استارت، بوبین همچنان تغذیه شود.
همچنین کنتاکت کمکی بسته در مدارهای دارای دو کنتاکتور میتواند بخشی از اینترلاک الکتریکی باشد.
البته آرایش کنتاکتهای کمکی باید با کد کامل نسخه موجود در انبار مطابقت داشته باشد.
یکی از مزیتهای کنتاکتور HGC32 امکان نصب آن روی ریل DIN و همچنین اتصال با پیچ است.
این قابلیت، استفاده از کنتاکتور را در تابلوهای فرمان و قدرت با شیوههای مونتاژ مختلف آسانتر میکند.
در هنگام نصب باید از محکمبودن اتصال مکانیکی، مناسببودن سیمکشی قدرت و فرمان، رعایت سطح مقطع هادیها و گشتاور توصیهشده ترمینالها اطمینان حاصل شود.
کنتاکتور هیوندای HGC32 میتواند با دریافت فرمان از شستی، رله، تایمر، کنترلر فشار یا تجهیزات اتوماسیون صنعتی، مدار قدرت را قطع و وصل کند.
این ویژگی در سیستمهایی اهمیت دارد که روشن و خاموششدن موتور باید براساس شرایط فرآیند انجام شود.
در تابلوهای دارای PLC نیز میتوان فرمان تحریک بوبین را از طریق خروجی متناسب یا رله واسط صادر کرد. در این حالت، ظرفیت خروجی کنترلر و ولتاژ بوبین باید بررسی شوند.
کنتاکتور HGC32 بهتنهایی از موتور در برابر اضافهبار یا اتصال کوتاه محافظت نمیکند.
برای حفاظت مناسب مدار، باید با توجه به مشخصات موتور از تجهیزاتی مانند رله اضافهبار، کلید حرارتی، کلید اتوماتیک یا فیوز مناسب استفاده شود.
در این زمینه میتوانید محصولات دسته کلید حرارتی و بیمتال را در فروشگاه توان نیرو کیان بررسی کنید.
| مشخصات فنی | مقدار |
|---|---|
| برند | HYUNDAI |
| مدل | HGC32 |
| سری محصول | HGC استاندارد |
| نوع دستگاه | کنتاکتور مغناطیسی صنعتی |
| تعداد پل اصلی | ۳ پل |
| جریان AC-3 در ۲۰۰ تا ۲۴۰ ولت | ۳۲ آمپر |
| توان موتور AC-3 در ۲۰۰ تا ۲۴۰ ولت | ۷٫۵ کیلووات |
| جریان AC-3 در ۳۸۰ تا ۴۴۰ ولت | ۳۲ آمپر |
| توان موتور AC-3 در ۳۸۰ تا ۴۴۰ ولت | ۱۵ کیلووات |
| جریان AC-3 در ۵۰۰ تا ۵۵۰ ولت | ۲۸ آمپر |
| توان موتور AC-3 در ۵۰۰ تا ۵۵۰ ولت | ۱۸٫۵ کیلووات |
| جریان AC-3 در ۶۶۰ تا ۶۹۰ ولت | ۲۰ آمپر |
| توان موتور AC-3 در ۶۶۰ تا ۶۹۰ ولت | ۱۸٫۵ کیلووات |
| جریان حرارتی نامی Ith | ۵۵ آمپر |
| جریان AC-4 در ۳۸۰ تا ۴۴۰ ولت | ۱۷ آمپر |
| توان موتور AC-4 در ۳۸۰ تا ۴۴۰ ولت | ۷٫۵ کیلووات |
| ولتاژ کاری نامی مدار قدرت Ue | تا ۶۹۰ ولت AC |
| ولتاژ عایقی نامی Ui | ۸۰۰ ولت |
| ولتاژ ضربه قابل تحمل Uimp | ۶ کیلوولت |
| فرکانس نامی | ۵۰/۶۰ هرتز |
| کنتاکت کمکی نسخه معرفیشده در فروشگاه | 2NO + 2NC |
| روش نصب | ریل DIN یا پیچ |
| عمر مکانیکی نامی | ۱۵ میلیون سیکل |
| عمر الکتریکی مرجع در AC-3 | ۲ میلیون سیکل |
| ولتاژ بوبین | مطابق کد سفارش |
| استاندارد مرجع | IEC 60947-4-1 |
نکته فنی: جریان و توان مجاز کنتاکتور در ولتاژها و ردههای کاری مختلف متفاوت است. مقادیر عمر الکتریکی و مکانیکی نیز شرایط مرجع کاتالوگ هستند و عمر واقعی به الگوی استفاده و شرایط بهرهبرداری وابسته است.
یکی از اصلیترین کاربردهای HGC32 کنترل موتورهای سهفاز با ظرفیت متناسب است.
موتورهای الکتریکی در بسیاری از کارخانهها و کارگاههای تولیدی برای حرکت تجهیزات مکانیکی، ماشینآلات و سیستمهای انتقال مواد استفاده میشوند.
در چنین کاربردهایی، کنتاکتور وظیفه قطع و وصل مدار قدرت را بر عهده دارد و میتواند از طریق مدار فرمان، دستور روشن یا خاموششدن موتور را اجرا کند.
کنتاکتور ۳۲ آمپر هیوندای از تجهیزات قابل استفاده در تابلوهای فرمان و کنترل موتور است.
این محصول معمولاً در کنار تجهیزات حفاظتی، تایمرها، شستیهای فرمان و سایر قطعات تابلو نصب میشود.
برای بررسی قطعات موردنیاز مونتاژ تابلو میتوانید از دسته تجهیزات برق صنعتی بازدید کنید.
کنتاکتور HGC32 میتواند در مدار فرمان پمپهای سهفاز با جریان و شرایط راهاندازی سازگار استفاده شود.
در سیستمهای پمپاژ، روشن و خاموششدن موتور ممکن است از طریق پرشرسوئیچ، فلوتر یا کنترلر سطح مدیریت شود.
در چنین مدارهایی، کنتاکتور فرمان کنترلی را به عمل قطع یا وصل مدار قدرت تبدیل میکند.
برای انتخاب مناسب باید جریان موتور پمپ، تعداد استارتها و شرایط کاری بررسی شوند.
فنها و هواکشهای صنعتی دارای موتور سهفاز از دیگر کاربردهای متداول کنتاکتورها هستند.
برای مثال، در سیستم تهویه یک کارگاه، تایمر یا کنترلر میتواند براساس برنامه کاری، فرمان روشن و خاموششدن فن را صادر کند.
در صورت تطابق جریان و رده کاری، کنتاکتور ۳۲ آمپر هیوندای میتواند برای اجرای این فرمان مورد استفاده قرار گیرد.
در خطوط تولید و بستهبندی، نوار نقالهها برای جابهجایی مواد و محصولات استفاده میشوند.
اگر موتور نوار نقاله از نظر جریان و شرایط بهرهبرداری با ظرفیت HGC32 سازگار باشد، این کنتاکتور میتواند بخشی از مدار فرمان آن باشد.
در کاربردهایی که حرکت ضربهای یا تغییر جهت مکرر وجود دارد، لازم است رده کاری AC-4 و شرایط واقعی قطع و وصل بررسی شوند.
در برخی کمپرسورهای صنعتی از موتور سهفاز استفاده میشود و فرمان عملکرد آنها توسط پرشرسوئیچ یا کنترلر صادر میشود.
کنتاکتور HGC32 در صورت هماهنگی با جریان نامی موتور و شرایط استارت، میتواند برای این مدارها مورد استفاده قرار گیرد.
برای کمپرسورها، تعداد دفعات راهاندازی، فشار شروع به کار و بار مکانیکی موتور از عوامل مهم انتخاب هستند.
کنتاکتور HGC32 میتواند در طراحی بعضی مدارهای ستاره مثلث مورد استفاده قرار گیرد.
در این نوع راهاندازی، معمولاً سه کنتاکتور با وظایف مشخص در مدار قرار دارند.
ظرفیت کنتاکتورهای اصلی، ستاره و مثلث باید متناسب با جریان موتور، روش سیمکشی و نقشه مدار انتخاب شود. بنابراین لازم نیست ظرفیت هر سه کنتاکتور الزاماً یکسان باشد.
کنتاکتورهای ۲۲ و ۳۲ آمپر هیوندای هر دو برای کنترل بارهای الکتریکی و موتورهای سهفاز استفاده میشوند، اما ظرفیت نامی و سری ساخت آنها متفاوت است.
کنتاکتور HGC32 از سری استاندارد HGC بوده و در ولتاژ ۳۸۰ تا ۴۴۰ ولت، جریان نامی ۳۲ آمپر و توان موتور ۱۵ کیلووات در رده AC-3 دارد.
در مقابل، مدل HGC22B که در فروشگاه توان نیرو کیان عرضه شده، از خانواده کامپکت HGCB است و با جریان نامی ۲۲ آمپر و توان اعلامشده ۱۱ کیلووات معرفی میشود.
بنابراین HGC32 برای موتورهایی با ظرفیت جریان بالاتر قابل بررسی است. بااینحال، جریان پلاک موتور، ابعاد، ولتاژ بوبین و آرایش کنتاکتهای کمکی باید پیش از انتخاب بررسی شوند.
اگر برای موتور خود به ظرفیت پایینتری نیاز دارید، میتوانید مشخصات کنتاکتور ۲۲ آمپر هیوندای را نیز بررسی کنید.
اولین نکته هنگام خرید کنتاکتور ۳۲ آمپر هیوندای، بررسی جریان موتور است.
برای موتورهای سهفاز باید جریان درجشده روی پلاک موتور با جریان مجاز کنتاکتور در رده کاری و ولتاژ مناسب مقایسه شود.
همچنین شرایط راهاندازی و تعداد دفعات قطع و وصل باید در انتخاب لحاظ شوند.
بوبین یکی از بخشهای اصلی کنتاکتور است و وظیفه فعالکردن مکانیزم الکترومغناطیسی را بر عهده دارد.
مدل HGC32 در نسخههای مختلف با ولتاژهای بوبین متفاوت عرضه میشود.
در کاتالوگ این خانواده، نسخههایی با ولتاژ کنترل ۲۴، ۴۸، ۲۲۰ و ۴۴۰ ولت معرفی شدهاند؛ بااینحال، این مقادیر گزینههای قابل سفارش هستند، نه اینکه هر بوبین با تمام آنها کار کند.
بنابراین لازم است ولتاژ واقعی بوبین دستگاه با ولتاژ مدار فرمان مطابقت داشته باشد.
رده AC-3 برای بسیاری از کاربردهای متعارف موتورهای القایی استفاده میشود.
اما در سیستمهایی که موتور مرتباً تغییر جهت میدهد، در حالت راهاندازی قطع میشود یا بهصورت ضربهای کار میکند، شرایط AC-4 میتواند مطرح باشد.
در مدل HGC32، جریان نامی در رده AC-4 و ولتاژ ۳۸۰ تا ۴۴۰ ولت برابر ۱۷ آمپر است؛ بنابراین برای چنین شرایطی نباید ظرفیت ۳۲ آمپر AC-3 را مبنای انتخاب قرار داد.
در نسخه معرفیشده در فروشگاه، آرایش کنتاکتهای کمکی 2NO + 2NC درج شده است.
اگر مدار فرمان به تعداد مشخصی کنتاکت باز یا بسته نیاز دارد، باید پیکربندی دستگاه و کد کامل محصول پیش از سفارش بررسی شوند.
کنتاکتور HGC32 قابلیت نصب روی ریل DIN یا با پیچ را دارد.
برای انتخاب روش نصب باید شرایط تابلو، فضای موجود و محل اتصال هادیها در نظر گرفته شود.
رعایت دستورالعمل نصب و گشتاور توصیهشده برای ترمینالها اهمیت دارد.
کنتاکتور نمیتواند جایگزین کلید حفاظت اتصال کوتاه یا رله اضافهبار موتور شود.
در مدار موتور باید تجهیزات حفاظتی متناسب با جریان و شرایط بهرهبرداری انتخاب شوند.
برای بررسی محصولات مکمل میتوانید از دسته کلید حرارتی و بیمتال بازدید کنید.
هنگام خرید کنتاکتور هیوندای، بررسی کد فنی، مشخصات پلاک، ولتاژ بوبین، بستهبندی و شرایط گارانتی اهمیت دارد.
همچنین اگر محصول برای جایگزینی کنتاکتور قبلی انتخاب میشود، باید ابعاد و اتصالات آن نیز با تابلو موجود مطابقت داشته باشند.
قیمت کنتاکتور ۳۲ آمپر هیوندای با توجه به کد سفارش، ولتاژ بوبین، آرایش کنتاکتهای کمکی، شرایط تأمین و موجودی بازار ممکن است تغییر کند.
در زمان مقایسه قیمت HGC32 با سایر مدلهای هیوندای، باید مطمئن شوید محصولات از نظر سری ساخت، جریان نامی، ولتاژ بوبین و امکانات جانبی یکسان هستند.
همچنین توجه به اصالت محصول و شرایط گارانتی در کنار قیمت اهمیت دارد.
برای مشاهده قیمت درجشده در سایت، استعلام موجودی و اطلاع از شرایط خرید میتوانید از صفحه محصول در فروشگاه توان نیرو کیان استفاده کنید.
اگر برای کنترل موتور سهفاز، راهاندازی پمپ، مونتاژ تابلو برق یا کنترل تجهیزات صنعتی به کنتاکتور ۳۲ آمپر نیاز دارید، مدل HGC32 هیوندای یکی از گزینههای قابل بررسی است.
این محصول با جریان نامی ۳۲ آمپر در رده AC-3، ظرفیت موتور ۱۵ کیلووات در ولتاژ ۳۸۰ تا ۴۴۰ ولت، سه پل قدرت و امکان استفاده از کنتاکتهای کمکی در مدار فرمان، برای کاربردهای صنعتی سازگار قابل استفاده است.
فروشگاه توان نیرو کیان انواع تجهیزات برق صنعتی را عرضه میکند و امکان استعلام قیمت و دریافت مشاوره فنی برای انتخاب محصول را فراهم کرده است.
پیش از ثبت سفارش، بهتر است جریان نامی موتور، ولتاژ مدار فرمان، رده کاری و تعداد کنتاکتهای کمکی موردنیاز را مشخص کنید.
برای مشاهده مدلهای دیگر این برند نیز میتوانید به صفحه محصولات هیوندای مراجعه کنید.
مدل HGC32 در رده AC-3 و ولتاژ ۳۸۰ تا ۴۴۰ ولت برای موتور سهفاز با توان نامی ۱۵ کیلووات رتبهبندی شده است. انتخاب نهایی باید براساس جریان پلاک موتور و شرایط بهرهبرداری انجام شود.
این مدل دارای سه پل اصلی قدرت است و برای قطع و وصل مدارهای سهفاز استفاده میشود.
جریان حرارتی نامی مدل HGC32 برابر ۵۵ آمپر است که با جریان نامی ۳۲ آمپر در رده AC-3 تفاوت دارد.
ولتاژ بوبین به کد دقیق سفارش بستگی دارد. پیش از خرید باید مقدار درجشده روی پلاک دستگاه با ولتاژ مدار فرمان مطابقت داده شود.
در صفحه محصول توان نیرو کیان، آرایش 2NO + 2NC درج شده است. کاتالوگ این خانواده آرایشهای استاندارد مختلفی را معرفی میکند؛ بنابراین هنگام سفارش باید نسخه موجود تأیید شود.
بله، در صورتی که جریان موتور پمپ و شرایط راهاندازی با ظرفیت کنتاکتور سازگار باشند، میتوان از این مدل برای کنترل آن استفاده کرد.
مدل HGC32 دارای جریان نامی ۳۲ آمپر و توان موتور ۱۵ کیلووات در ۳۸۰ تا ۴۴۰ ولت است؛ درحالیکه مدل ۲۲ آمپر HGC22B در فروشگاه با توان ۱۱ کیلووات معرفی شده است.
بله، این مدل قابلیت نصب روی ریل DIN و همچنین نصب با پیچ را دارد.
خیر. کنتاکتور یک تجهیز قطع و وصل است و برای حفاظت اضافهبار یا اتصال کوتاه باید از تجهیزات حفاظتی مناسب استفاده شود.
قیمت آن به نسخه دستگاه، نوع بوبین، کنتاکتهای کمکی، موجودی و شرایط تأمین بستگی دارد. برای استعلام قیمت باید مشخصات نسخه موردنیاز بررسی شود.
