رگولاتور خازن هوشمند در سیستم های قدرت شامل توزیع برق یا صنایع و… ، یکی از کلیدی ترین بخش های سیستم محسوب می شود و با اندازه گیری ولتاژ درنقطه ی اتصال به طور پیوسته و مقایسه ولتاژ اندازه گیری شده با ولتاژ تنظیمی مرج، باعث عدم بروز نوسان ولتاژ خفیف و همچنین باعث حفظ ولتاژ مطلوب در سیستم می شود.

این محصول برند شیوا امواج تهران که کاربرد آن در سیستم های قدرت است، عمدتاً در سیستم های توزیع برق، صنایع، مجتمع های مسکونی یا مراکز تجاری استفاده می شوند. این دستگاه با کنترل خودکار خازن ها و تنظیم هوشمند آن ها مانع از افت ولتاژ و اختلال یا نوسان ولتاژ در تجهیزات شده و به واسطه ی سوئیچینگ سریع پله های خازنی، مانع از ایجاد اتصال کوتاه شده و نوسانات ولتاژ را تا حداکثر امکان کاهش می دهد.

به طور کلی رگولاتور خازن هوشمند نوعی فیلتر بسیار قوی می باشد که ولتاژ ورودی را به میزان مطلوب رسانده و آن را وارد سیستم قدرت می کند.

رگولاتور ها از انواع مختلفی برخوردارند اعم از:

• رگولاتور های پله ای
• رگولاتور های تیریستوری
• رگولاتور های میکرو کنترلی

کاتالوگ رگلاتور هوشمند ۶ پله شیوا امواج

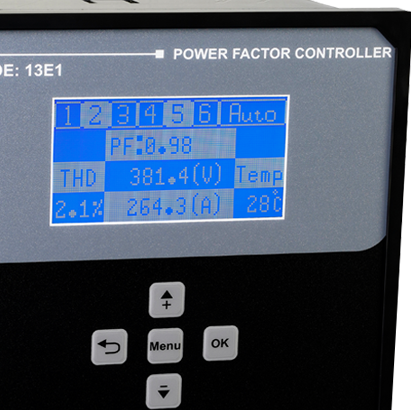

معرفی رگولاتور خازن هوشمند ۶ پله شیوا امواج

رگولاتور خازن هوشمند ۶ پله شیوا امواج مدل PFE-6ST، یک کنترل‌کننده هوشمند برای تابلو بانک خازنی است. این دستگاه وظیفه دارد پله‌های خازن را متناسب با نیاز شبکه کنترل کند تا ضریب توان در محدوده مناسب باقی بماند.

در مدارهای صنعتی و تجاری، بسیاری از تجهیزات مانند الکتروموتورها، ترانس‌ ها، کمپرسورها و پمپ‌ ها باعث مصرف توان راکتیو می‌شوند. اگر این توان راکتیو جبران نشود، ضریب توان کاهش پیدا می‌کند و ممکن است هزینه برق، تلفات شبکه و فشار روی تجهیزات افزایش پیدا کند. رگولاتور بانک خازنی با فرمان دادن به کنتاکتورهای خازنی، خازن‌ها را به‌صورت مرحله‌ای وارد مدار می‌کند تا مقدار توان راکتیو اصلاح شود.

مدل ۶ پله برای تابلوهایی مناسب است که بانک خازنی آن‌ها حداکثر ۶ پله قابل کنترل دارد. این تعداد پله برای بسیاری از پروژه‌ های متوسط، تابلو برق صنعتی، مجتمع‌ ها و مصرف‌کننده‌ های سه فاز کاربردی است.

رگولاتور بانک خازنی چه کاری انجام می‌ دهد؟

رگولاتور بانک خازنی وضعیت توان راکتیو مدار را بررسی می‌کند و بر اساس مقدار ضریب توان تنظیم‌شده، تصمیم می‌گیرد کدام پله خازنی وارد مدار شود یا از مدار خارج شود. این کار به‌صورت اتوماتیک انجام می‌شود و نیاز به کنترل دستی مداوم ندارد.

وقتی بار القایی در مدار افزایش پیدا می‌کند، نیاز به توان راکتیو بیشتر می‌شود. در این شرایط، رگولاتور پله‌های خازنی را وارد مدار می‌کند. زمانی که بار کاهش پیدا می‌کند، دستگاه پله‌های اضافی را خارج می‌کند تا از تزریق بیش از حد توان راکتیو جلوگیری شود.

رگولاتور خازنی ۶ پله شیوا امواج علاوه بر کنترل پله‌های خازن، امکاناتی مانند خروجی فن، خروجی آلارم، سنجش وضعیت خازن‌ها، تنظیم تأخیرها و حفاظت‌های مرتبط با عملکرد بانک خازنی را در اختیار کاربر قرار می‌دهد.

کاربرد رگولاتور خازن هوشمند ۶ پله شیوا امواج

این محصول برای تابلوهای بانک خازنی در محیط‌هایی استفاده می‌شود که اصلاح ضریب توان اهمیت دارد. کاربردهای رایج رگولاتور خازن هوشمند ۶ پله شیوا امواج شامل کارخانه‌ها، کارگاه‌ها، مجتمع‌های تجاری، ساختمان‌های اداری، موتورخانه‌ها، پمپ‌خانه‌ها، سیستم‌های تهویه صنعتی، تابلوهای توزیع و مراکزی است که تجهیزات القایی در آن‌ها فعال هستند.

در مجموعه‌هایی که تعداد زیادی الکتروموتور، پمپ یا کمپرسور کار می‌کند، ضریب توان معمولاً افت می‌کند. نصب بانک خازنی بدون رگولاتور دقیق نمی‌تواند عملکرد مناسبی داشته باشد؛ زیرا خازن‌ها باید متناسب با وضعیت واقعی بار وارد مدار شوند. رگولاتور وظیفه مدیریت همین فرآیند را بر عهده دارد.

این دستگاه برای تابلوهایی مناسب است که طراحی بانک خازنی آن‌ها به‌صورت پله‌ای انجام شده و هر پله توسط کنتاکتور خازنی یا تجهیز مناسب کنترل می‌شود.

مشخصات فنی رگولاتور خازن هوشمند ۶ پله شیوا امواج

پیش از خرید، بهتر است مشخصات درج‌شده روی محصول، مدل دقیق و شرایط پروژه بررسی شود؛ زیرا طراحی بانک خازنی، مقدار CT و ظرفیت پله‌ها باید با تنظیمات رگولاتور هماهنگ باشد.

ویژگی‌ های رگولاتور خازنی ۶ پله شیوا امواج

رگولاتور خازن هوشمند ۶ پله شیوا امواج برای کنترل دقیق‌تر بانک خازنی طراحی شده و نسبت به رگولاتورهای ساده، امکانات کاربردی‌تری در اختیار تابلو‌ساز و بهره‌بردار قرار می‌دهد.

از ویژگی‌های مهم این محصول می‌توان به کنترل ۶ پله خازنی، امکان کار در حالت دستی و اتوماتیک، خروجی فن، خروجی آلارم، تنظیم ضریب توان هدف، تنظیم تأخیر در قطع و وصل پله‌ها، تنظیم جریان ترانس جریان، مشاهده وضعیت پله‌ها و مدیریت بهتر ورود و خروج خازن‌ها اشاره کرد.

وجود خروجی فن در تابلو بانک خازنی اهمیت زیادی دارد؛ چون افزایش دمای داخلی تابلو می‌تواند روی عمر خازن‌ها و تجهیزات اثر بگذارد. خروجی آلارم نیز برای اعلام خطا یا شرایط غیرعادی به کاربر یا مدار فرمان استفاده می‌شود.

مزایای استفاده از رگولاتور خازن شیوا امواج

استفاده از رگولاتور خازن شیوا امواج در تابلو بانک خازنی باعث می‌شود خازن‌ها فقط زمانی وارد مدار شوند که شبکه به جبران توان راکتیو نیاز دارد. این موضوع از ورود بی‌مورد پله‌ها جلوگیری می‌کند و به عملکرد بهتر تابلو کمک می‌کند.

مزیت دیگر این دستگاه، کنترل مرحله‌ای بانک خازنی است. وقتی بار شبکه کم یا زیاد می‌شود، رگولاتور متناسب با شرایط، تعداد پله‌های فعال را تغییر می‌دهد. این کار باعث می‌شود اصلاح ضریب توان به شکل کنترل‌شده‌تری انجام شود.

در تابلوهایی که ظرفیت خازنی به‌درستی طراحی شده باشد، استفاده از رگولاتور مناسب می‌تواند به کاهش توان راکتیو مصرفی، مدیریت بهتر مصرف برق، جلوگیری از عملکرد نامنظم بانک خازنی و افزایش نظم در کنترل پله‌ها کمک کند.

اصلاح ضریب توان با رگولاتور خازن هوشمند

ضریب توان نشان می‌دهد چه بخشی از انرژی الکتریکی به توان مفید تبدیل می‌شود. در مدارهایی که مصرف‌کننده‌های القایی زیادی دارند، ضریب توان معمولاً کاهش پیدا می‌کند. برای جبران این وضعیت، از بانک خازنی استفاده می‌شود.

رگولاتور خازن هوشمند ۶ پله شیوا امواج وظیفه دارد مقدار جبران‌سازی را کنترل کند. این دستگاه با بررسی شرایط شبکه، مشخص می‌کند چه تعداد پله خازنی باید وارد مدار شود تا ضریب توان به مقدار تنظیم‌شده نزدیک شود.

اگر بانک خازنی بدون کنترل مناسب کار کند، ممکن است پله‌های خازن بیش از حد وارد مدار شوند یا دیرتر از زمان لازم قطع شوند. این وضعیت می‌تواند باعث عملکرد نامناسب تابلو و ایجاد مشکلاتی در شبکه شود. رگولاتور مناسب کمک می‌کند ورود و خروج پله‌ها منظم‌تر و متناسب با بار باشد.

نحوه عملکرد پله‌ های خازنی

در تابلو بانک خازنی، خازن‌ها معمولاً به چند پله تقسیم می‌شوند. هر پله دارای ظرفیت مشخصی است و از طریق کنتاکتور خازنی یا تجهیزات مناسب وارد مدار می‌شود. رگولاتور ۶ پله شیوا امواج می‌تواند تا ۶ پله را کنترل کند.

وقتی نیاز شبکه به توان راکتیو افزایش پیدا می‌کند، رگولاتور یک یا چند پله را وارد مدار می‌کند. اگر نیاز کاهش پیدا کند، پله‌های اضافی را خارج می‌کند. این ورود و خروج با تأخیرهای تنظیم‌شده انجام می‌شود تا از قطع و وصل سریع و بی‌مورد جلوگیری شود.

در زمان تنظیم دستگاه، ظرفیت هر پله خازنی باید با مقدار واقعی خازن نصب‌شده هماهنگ باشد. همچنین نسبت ترانس جریان و جهت صحیح نصب CT باید درست تنظیم شود؛ زیرا خطا در این بخش می‌تواند باعث عملکرد اشتباه رگولاتور شود.

نکات مهم قبل از خرید رگولاتور خازن ۶ پله شیوا امواج

قبل از خرید رگولاتور خازن هوشمند ۶ پله شیوا امواج، ابتدا باید مشخص شود بانک خازنی شما چند پله دارد. اگر تابلو شما ۶ پله یا کمتر داشته باشد، این مدل می‌تواند قابل بررسی باشد. اگر تعداد پله‌های بیشتری نیاز دارید، باید سراغ مدل‌های با تعداد پله بالاتر بروید.

نکته بعدی، ظرفیت پله‌های خازنی است. مقدار هر پله، ترتیب پله‌ها و ظرفیت کل بانک خازنی باید با نیاز واقعی شبکه هماهنگ باشد. انتخاب رگولاتور به‌تنهایی مشکل ضریب توان را حل نمی‌کند؛ طراحی بانک خازنی، انتخاب خازن مناسب، کنتاکتور خازنی، فیوز، کابل، تهویه و CT نیز باید درست انجام شود.

ترانس جریان یا CT نیز باید متناسب با جریان شبکه انتخاب و به‌درستی نصب شود. جهت نصب CT، محل نصب، نسبت تبدیل و تنظیم مقدار آن در دستگاه، روی عملکرد رگولاتور اثر مستقیم دارد.

همچنین باید بررسی شود که تابلو به خروجی فن، آلارم، تنظیمات هارمونیک، کنترل دما یا امکانات پیشرفته‌تر نیاز دارد یا نه. اگر تابلو در محیط گرم، صنعتی یا دارای بارهای غیرخطی نصب می‌شود، این موارد اهمیت بیشتری پیدا می‌کنند.

تنظیم رگولاتور خازن هوشمند ۶ پله شیوا امواج

تنظیم این دستگاه باید توسط فرد آشنا به تابلو بانک خازنی انجام شود. مهم‌ترین تنظیمات شامل نسبت ترانس جریان، ضریب توان هدف، تعداد پله‌ها، ظرفیت هر پله، زمان تأخیر وصل، زمان تأخیر قطع، تنظیمات مربوط به فن، آلارم، هارمونیک و حفاظت‌های دستگاه است.

اگر CT به‌درستی تعریف نشود، رگولاتور مقدار بار را اشتباه تشخیص می‌دهد. اگر ظرفیت پله‌ها درست وارد نشود، دستگاه ممکن است پله‌ها را با ترتیب نامناسب وارد مدار کند. اگر تأخیرها خیلی کم تنظیم شوند، کنتاکتورها و خازن‌ها دچار قطع و وصل زیاد می‌شوند. اگر تأخیرها بیش از حد زیاد باشند، جبران‌سازی دیر انجام می‌شود.

در زمان راه‌اندازی، بهتر است وضعیت ضریب توان، جریان، ولتاژ، تعداد پله‌های فعال و رفتار رگولاتور در تغییرات بار بررسی شود. این کار کمک می‌کند تنظیمات دستگاه دقیق‌تر شود و عملکرد بانک خازنی پایدارتر باشد.

تفاوت رگولاتور خازن ۶ پله با مدل‌ های تعداد پله بالاتر

رگولاتور خازن ۶ پله برای تابلوهایی مناسب است که تعداد پله‌های خازنی آن‌ها محدود است. در پروژه‌هایی با ظرفیت بالاتر یا نیاز به کنترل دقیق‌تر، ممکن است از مدل‌های ۸، ۱۲ یا تعداد پله بالاتر استفاده شود.

هرچه تعداد پله‌ها بیشتر باشد، امکان تنظیم دقیق‌تر مقدار جبران‌سازی وجود دارد؛ البته این موضوع به طراحی کل بانک خازنی هم بستگی دارد. اگر تابلو فقط ۶ پله دارد، استفاده از رگولاتور تعداد پله بالاتر معمولاً ضرورتی ندارد، مگر اینکه توسعه آینده تابلو در نظر گرفته شده باشد.

برای انتخاب درست، باید ظرفیت کل بانک، تعداد پله‌ها، نوع بار، نوسان مصرف و برنامه توسعه پروژه بررسی شود.

قیمت رگولاتور خازن شیوا امواج

قیمت رگولاتور خازن شیوا امواج به مدل، تعداد پله، امکانات دستگاه، شرایط بازار، موجودی، گارانتی و سیاست فروش فروشگاه بستگی دارد. مدل ۶ پله معمولاً برای تابلوهای کوچک و متوسط انتخاب می‌شود و قیمت آن با مدل‌های تعداد پله بالاتر متفاوت است.

هنگام مقایسه قیمت رگولاتور خازن شیوا امواج، فقط عدد قیمت را بررسی نکنید. مدل دستگاه، کد محصول، تعداد پله، خروجی فن و آلارم، امکانات حفاظتی، گارانتی و اصالت کالا باید با هم مقایسه شوند. همچنین باید مطمئن شوید محصول برای بانک خازنی شما مناسب است.

برای اطلاع از قیمت روز رگولاتور خازن هوشمند ۶ پله شیوا امواج، می‌توانید وضعیت موجودی محصول را در توان نیرو بررسی کنید یا با کارشناسان فروش تماس بگیرید.

خرید رگولاتور خازن هوشمند ۶ پله شیوا امواج از توان نیرو

برای خرید رگولاتور خازن هوشمند ۶ پله شیوا امواج از توان نیرو، ابتدا تعداد پله‌های بانک خازنی، ظرفیت هر پله، نسبت CT، ولتاژ شبکه و شرایط تابلو را مشخص کنید. این اطلاعات کمک می‌کند مطمئن شوید مدل ۶ پله برای تابلو شما انتخاب مناسبی است.

در توان نیرو می‌توانید مشخصات این محصول را بررسی کرده و در صورت نیاز، قبل از خرید درباره انتخاب رگولاتور، سازگاری با بانک خازنی، نحوه استفاده در تابلو و نکات نصب راهنمایی دریافت کنید. اگر قصد تعویض رگولاتور قبلی را دارید، بهتر است مدل فعلی، تعداد خروجی‌ها، نقشه تابلو و ظرفیت پله‌ها را بررسی کنید.

انتخاب درست رگولاتور خازنی از ابتدا، به عملکرد پایدار بانک خازنی، کاهش خطاهای تنظیم، کنترل بهتر ضریب توان و جلوگیری از هزینه‌های اصلاح تابلو کمک می‌کند
