کاربرد رله کنترل جریان سه فاز شیوا امواج

رله کنترل آمپر سه فاز شیوا امواج تهران در مدارهایی استفاده می‌شود که کنترل جریان سه فاز اهمیت دارد. یکی از کاربردهای اصلی این محصول، حفاظت موتورهای سه فاز در برابر افزایش جریان و عدم تقارن جریان است. وقتی جریان موتور از مقدار مجاز بیشتر شود، ادامه کار می‌تواند باعث داغ شدن سیم‌ پیچ، کاهش عمر موتور و خرابی تجهیزات شود.

در پمپ‌ ها، فن‌ها و کمپرسورها نیز کنترل جریان اهمیت زیادی دارد. اگر پمپ تحت فشار غیرعادی قرار بگیرد، مسیر حرکت سیال مشکل داشته باشد یا موتور بیش از حد بارگذاری شود، جریان مصرفی تغییر می‌کند. در چنین شرایطی، رله کنترل آمپر می‌تواند وضعیت را تشخیص دهد و خروجی مناسب را فعال کند.

این محصول در تابلوهای برق صنعتی، تابلوهای موتور، تابلو پمپ، موتورخانه، کارگاه‌ها، کارخانه‌ها، سیستم‌های تهویه، کمپرسورها، دستگاه‌های صنعتی و مدارهای سه فاز قابل استفاده است. البته برای عملکرد درست، تنظیمات دستگاه باید بر اساس جریان واقعی تجهیز و شرایط کاری مدار انجام شود.

مشخصات فنی رله کنترل آمپر سه فاز شیوا امواج

مشخصات فنی باید با لیبل محصول موجود در انبار و اطلاعات درج‌شده روی دستگاه تطبیق داده شود. در بعضی منابع یا سری‌های محصول ممکن است نام مدل یا جزئیات جزئی متفاوت نمایش داده شود.

رله کنترل آمپر شیوا امواج چه خطاهایی را تشخیص می‌ دهد؟

این دستگاه برای کنترل وضعیت جریان طراحی شده است و می‌تواند چند وضعیت مهم را بررسی کند. اولین مورد، افزایش جریان است. اگر جریان مصرف‌کننده از حد تنظیم‌شده بالاتر برود، دستگاه می‌تواند خروجی قطع یا آلارم را فعال کند.

دومین مورد، کاهش جریان است. در بعضی مدارها، کاهش جریان نشانه بی‌باری یا عملکرد غیرعادی مصرف‌کننده است. برای مثال، در برخی سیستم‌های پمپاژ، کاهش جریان می‌تواند با شرایط نامناسب عملکرد پمپ ارتباط داشته باشد.

سومین مورد، عدم تقارن جریان بین فازهاست. اگر جریان فازها اختلاف غیرعادی داشته باشد، موتور سه فاز می‌تواند نامتعادل کار کند و دچار داغی یا کاهش عمر شود. رله کنترل آمپر سه فاز شیوا امواج برای تشخیص این وضعیت و اعلام خطا کاربرد دارد.

نحوه عملکرد رله کنترل آمپر سه فاز شیوا امواج

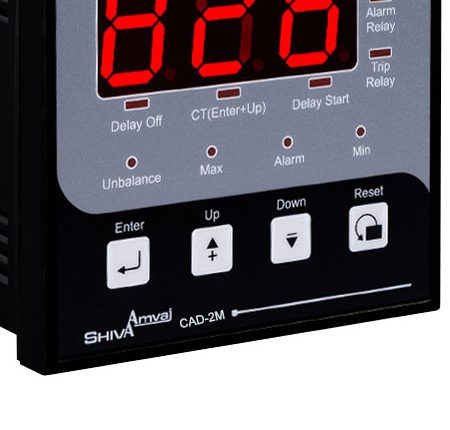

عملکرد دستگاه بر اساس اندازه‌گیری جریان ورودی از طریق CT انجام می‌شود. جریان هر سه فاز به دستگاه معرفی می‌شود و مقدار جریان روی نمایشگر قابل مشاهده است. کاربر می‌تواند حدود مجاز جریان را تنظیم کند تا دستگاه در صورت خروج جریان از این محدوده، خروجی رله را تغییر دهد.

در بسیاری از کاربردها، یک خروجی برای آلارم و خروجی دیگر برای فرمان قطع استفاده می‌شود. خروجی آلارم می‌تواند اپراتور را از نزدیک شدن جریان به محدوده خطر مطلع کند و خروجی قطع می‌تواند فرمان توقف مدار را از طریق کنتاکتور یا مدار فرمان صادر کند.

این ساختار باعث می‌شود دستگاه فقط یک آمپرمتر ساده نباشد، بلکه نقش حفاظتی هم در مدار داشته باشد. با این حال، رله کنترل آمپر جایگزین کامل تجهیزات حفاظتی دیگر مانند فیوز، کلید مینیاتوری، کلید اتوماتیک، کنترل فاز یا تجهیزات حفاظت موتور نیست و باید در کنار طراحی درست تابلو استفاده شود.

تفاوت رله کنترل آمپر با کنترل بار دیجیتال

رله کنترل آمپر سه فاز شیوا امواج برای نمایش جریان و کنترل حدود جریانی در مدارهای سه فاز استفاده می‌شود. این دستگاه به‌صورت تابلویی نصب می‌شود و برای کاربردهایی مناسب است که کاربر نیاز به مشاهده جریان و تعریف حدود آلارم یا قطع دارد.

کنترل بار دیجیتال شیوا امواج بیشتر برای حفاظت مصرف‌کننده در برابر اضافه‌بار، کاهش جریان و عدم تقارن جریان طراحی شده و در بسیاری از مدل‌ها با عبور مستقیم کابل از دستگاه کار می‌کند. انتخاب بین این دو محصول به نوع پروژه، جریان مصرفی، نیاز به نمایش تابلویی، روش نصب، نوع خروجی و ساختار تابلو بستگی دارد.

اگر هدف شما نمایش جریان سه فاز روی درب تابلو و داشتن خروجی آلارم و قطع است، رله کنترل آمپر 96C شیوا امواج گزینه قابل بررسی است. اگر هدف اصلی حفاظت مستقیم موتور با تنظیمات ساده‌تر در مدار فرمان است، کنترل بار دیجیتال هم باید بررسی شود.

نکات مهم قبل از خرید رله کنترل آمپر سه فاز شیوا امواج

قبل از خرید رله کنترل آمپر سه فاز شیوا امواج، ابتدا جریان مصرف‌کننده و نوع تجهیز را مشخص کنید. دستگاه باید با جریان مدار، نسبت ترانس جریان و نیاز حفاظتی پروژه هماهنگ باشد. اگر CT اشتباه انتخاب یا اشتباه تنظیم شود، مقدار جریان به‌درستی نمایش داده نمی‌شود و عملکرد حفاظتی دستگاه هم دقیق نخواهد بود.

نکته مهم دیگر، نوع خروجی مورد نیاز است. اگر فقط به هشدار نیاز دارید، خروجی آلارم اهمیت بیشتری دارد. اگر قرار است دستگاه در زمان خطا مدار را متوقف کند، خروجی قطع باید به مدار فرمان کنتاکتور یا سیستم کنترلی متصل شود. اتصال مستقیم بارهای پرمصرف به خروجی رله توصیه نمی‌شود.

فضای نصب روی درب تابلو، ابعاد دستگاه، مسیر سیم‌کشی CT، ولتاژ تغذیه، شرایط محیطی و دسترسی به تنظیمات نیز باید بررسی شود. این محصول برای نصب تابلویی طراحی شده و باید در محیط مناسب و با رعایت اصول سیم‌کشی نصب شود.

تنظیم رله کنترل آمپر شیوا امواج

تنظیم رله کنترل آمپر باید بر اساس جریان واقعی مصرف‌کننده انجام شود. ابتدا نسبت ترانس جریان مشخص می‌شود و سپس حدود مجاز جریان، آلارم و قطع تنظیم می‌شود. زمان تأخیر راه‌اندازی نیز اهمیت دارد؛ زیرا بسیاری از موتورها در لحظه استارت جریان بیشتری نسبت به حالت کار عادی می‌کشند.

اگر زمان راه‌اندازی درست تنظیم نشود، دستگاه ممکن است در لحظه استارت موتور، بی‌دلیل فرمان خطا بدهد. از طرف دیگر، اگر زمان تأخیر بیش از حد زیاد باشد، حفاظت در زمان مناسب انجام نمی‌شود. بنابراین تنظیمات باید با نوع موتور، جریان نامی، جریان راه‌اندازی و شرایط بار هماهنگ باشد.

در زمان راه‌اندازی تابلو، بهتر است جریان هر سه فاز در حالت بی‌باری و زیر بار بررسی شود. سپس حدود آلارم و قطع بر اساس شرایط واقعی تنظیم شود، نه فقط بر اساس حدس یا مقدارهای ثابت عمومی.

مزایای استفاده از رله کنترل آمپر سه فاز شیوا امواج

استفاده از رله کنترل آمپر سه فاز شیوا امواج باعث می‌شود کاربر جریان هر سه فاز را روی تابلو مشاهده کند و در صورت عبور جریان از محدوده مجاز، خروجی مناسب برای هشدار یا قطع دریافت کند. این قابلیت برای تابلوهای صنعتی و موتوری کاربرد زیادی دارد.

مزیت مهم دیگر، وجود دو رله خروجی است. با این ساختار می‌توان یک سطح را برای هشدار و سطح دیگر را برای قطع مدار در نظر گرفت. این موضوع در پروژه‌هایی که توقف ناگهانی دستگاه هزینه‌بر است، کمک می‌کند قبل از قطع کامل، هشدار لازم صادر شود.

این محصول برای مدارهایی مناسب است که نیاز به کنترل جریان سه فاز، نمایش جریان و حفاظت در برابر افزایش، کاهش یا عدم تقارن جریان دارند. البته عملکرد درست آن به انتخاب CT مناسب، تنظیم صحیح و نصب اصولی وابسته است.

قیمت رله کنترل آمپر شیوا امواج

قیمت رله کنترل آمپر شیوا امواج به مدل محصول، کد فنی، موجودی بازار، گارانتی، شرایط فروش و فروشگاه عرضه‌کننده بستگی دارد. این محصول در بازار معمولاً با عنوان رله کنترل آمپر سه فاز شیوا امواج، رله کنترل جریان سه فاز شیوا امواج یا رله کنترل آمپر 96C شیوا امواج معرفی می‌شود.

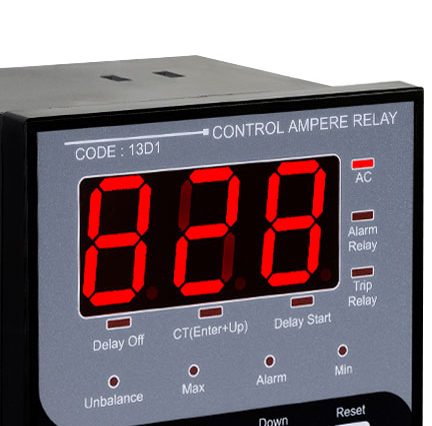

هنگام مقایسه قیمت رله کنترل آمپر شیوا امواج، فقط عدد قیمت را بررسی نکنید. مدل دستگاه، کد 13D1، تعداد خروجی، ولتاژ تغذیه، گارانتی، اصالت کالا و شرایط ارسال باید با هم مقایسه شوند. همچنین اگر محصول همراه با CT یا بدون CT عرضه می‌شود، این موضوع باید قبل از خرید مشخص شود.

برای اطلاع از قیمت روز رله کنترل آمپر سه فاز شیوا امواج، می‌توانید موجودی محصول را در توان نیرو بررسی کنید یا قبل از ثبت سفارش با کارشناسان فروش تماس بگیرید.

خرید رله کنترل آمپر سه فاز شیوا امواج از توان نیرو

برای خرید رله کنترل آمپر سه فاز شیوا امواج از توان نیرو، ابتدا مشخصات مدار و مصرف‌کننده را بررسی کنید. جریان موتور، نوع بار، نسبت ترانس جریان، نیاز به آلارم یا قطع، محل نصب روی تابلو و ولتاژ تغذیه از اطلاعات مهم برای انتخاب درست این محصول هستند.

در توان نیرو می‌توانید مشخصات رله کنترل آمپر سه فاز شیوا امواج را بررسی کرده و محصول را بر اساس نیاز پروژه انتخاب کنید. اگر قصد دارید این دستگاه را برای موتور، پمپ، فن، کمپرسور یا تابلو صنعتی استفاده کنید، بهتر است قبل از خرید مطمئن شوید CT، کنتاکتور و مدار فرمان با این تجهیز هماهنگ هستند.

در صورتی که درباره انتخاب مدل، نحوه نصب، تنظیم CT یا تفاوت این محصول با کنترل بار دیجیتال شیوا امواج تردید دارید، می‌توانید از کارشناسان توان نیرو راهنمایی بگیرید. انتخاب درست این تجهیز از ابتدا، باعث کاهش خطای نصب، عملکرد بهتر تابلو و حفاظت دقیق‌تر از تجهیزات سه فاز می‌شود.
