MCCB چیست؟
MCCB (Molded Case Circuit Breaker)
یک کلید اتوماتیک کامپکت است که برای حفاظت مدارهای قدرت در برابر:
- اضافهبار (Overload)
- اتصال کوتاه (Short Circuit)
- گاهی خطای زمین (Earth Fault)
بهکار میرود و معمولاً در سطوح جریان متوسط تا بالا استفاده میشود.

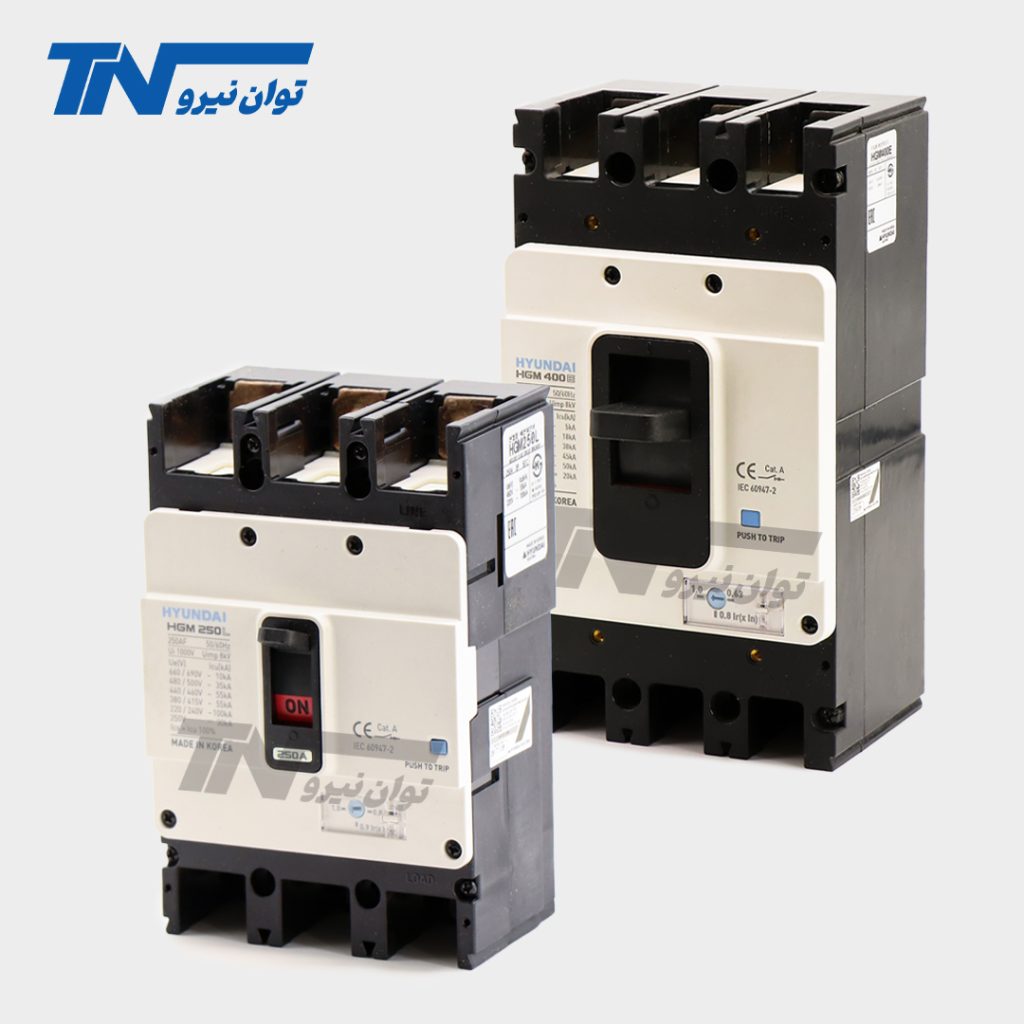

معرفی MCCB
کلید اتوماتیک کامپکت یا Molded Case Circuit Breaker (MCCB) یکی از مهمترین تجهیزات حفاظتی در شبکههای فشار ضعیف است که وظیفه اصلی آن حفاظت مدارهای الکتریکی در برابر جریانهای غیرمجاز میباشد. این جریانهای غیرمجاز میتوانند ناشی از اضافهبار طولانیمدت، اتصال کوتاه شدید یا در برخی موارد خطای زمین باشند.
دلیل توسعه MCCB، محدودیتهای ذاتی فیوزها و کلیدهای مینیاتوری در سطوح بالای جریان و توان بوده است. در واقع MCCB پاسخی مهندسی به نیاز شبکههای صنعتی، تجاری بزرگ و سیستمهای قدرت با جریان بالا است؛ جایی که هم دقت حفاظت و هم قابلیت قطع جریانهای اتصال کوتاه بسیار بزرگ اهمیت حیاتی دارد.
نحوه عملکرد MCCB
عملکرد MCCB بر پایه ترکیب چند سیستم حفاظتی است که بهصورت هماهنگ عمل میکنند. در سادهترین نوع، این کلید از دو مکانیزم اصلی حرارتی و مغناطیسی استفاده میکند.
در شرایطی که جریان عبوری از کلید کمی بیشتر از مقدار نامی باشد (مثلاً به دلیل بارگذاری بیش از حد یک موتور یا کابل)، افزایش جریان باعث گرم شدن تدریجی تیغه بیمتال میشود. این گرمشدن متناسب با مقدار اضافهبار و زمان ادامه آن است. پس از رسیدن به حد مشخص، تغییر شکل بیمتال باعث فعال شدن مکانیزم قطع و باز شدن کنتاکتها میشود. این نوع قطع، زماندار و تأخیری است تا از قطع ناخواسته در جریانهای گذرای کوتاه جلوگیری شود.
در مقابل، اگر یک اتصال کوتاه رخ دهد، جریان بهصورت ناگهانی به چندین برابر جریان نامی میرسد. در این حالت، سیمپیچ مغناطیسی داخل MCCB میدان شدیدی ایجاد کرده و بدون تأخیر زمانی، مکانیزم قطع را فعال میکند. این عملکرد آنی مانع از وارد شدن تنش حرارتی و مکانیکی شدید به کابلها، تجهیزات و شینها میشود.
در مدلهای پیشرفتهتر، بهجای این دو مکانیزم فیزیکی، از واحد تریپ الکترونیکی استفاده میشود که جریان را بهصورت دیجیتال اندازهگیری کرده و بر اساس تنظیمات دقیق مهندس طراح، فرمان قطع را صادر میکند.
انواع MCCB
۱. دستهبندی بر اساس نوع واحد حفاظتی
MCCB حرارتی–مغناطیسی
این نوع متداولترین و اقتصادیترین MCCB است. حفاظت اضافهبار توسط بیمتال و حفاظت اتصال کوتاه توسط سیمپیچ مغناطیسی انجام میشود. دقت این مدل برای اکثر کاربردهای عمومی صنعتی کافی است، اما امکان تنظیم دقیق منحنیها محدود میباشد.
MCCB الکترونیکی
در این نوع، اندازهگیری جریان توسط ترانس جریان (CT) و پردازش آن توسط مدار الکترونیکی انجام میشود. این مدل اجازه میدهد پارامترهایی مانند جریان اضافهبار، زمان تأخیر، جریان اتصال کوتاه و حتی خطای زمین بهطور مستقل تنظیم شوند. این MCCBها در شبکههایی که Selectivity و Coordination اهمیت دارد، انتخاب میشوند.
۲. دستهبندی بر اساس تعداد پل
MCCB میتواند دوپل، سهپل یا چهارپل باشد.
در سیستمهای سهفاز بدون نول معمولاً از MCCB سهپل استفاده میشود. در سیستمهایی که قطع همزمان نول ضروری است (مانند بیمارستانها یا سیستمهای UPS)، MCCB چهارپل به کار میرود تا از بروز اختلاف پتانسیل خطرناک روی نول جلوگیری شود.
۳. دستهبندی بر اساس قدرت قطع
قدرت قطع MCCB نشاندهنده حداکثر جریان اتصال کوتاهی است که کلید میتواند بدون آسیب قطع کند. در شبکههای نزدیک به ترانسفورماتور یا ژنراتور که جریان اتصال کوتاه بسیار بالاست، MCCB با قدرت قطع بالا (مثلاً ۵۰ یا ۷۰ کیلوآمپر) انتخاب میشود. در تابلوهای فرعی، معمولاً قدرت قطع پایینتر کافی است.
مزایای MCCB
مهمترین مزیت MCCB، ایجاد حفاظت قابل اعتماد در سطوح بالای توان و جریان است. برخلاف فیوز که پس از قطع باید تعویض شود، MCCB پس از رفع خطا بهسادگی ریست شده و دوباره وارد مدار میشود؛ این موضوع زمان خاموشی سیستم را بهشدت کاهش میدهد.
از دید مهندسی، قابلیت تنظیم جریان و زمان قطع باعث میشود بتوان هماهنگی حفاظتی دقیقی بین کلیدهای بالادست و پاییندست ایجاد کرد، بهگونهای که فقط بخش معیوب شبکه قطع شود و سایر قسمتها به کار خود ادامه دهند.
همچنین امکان افزودن تجهیزات جانبی مانند شنتتریپ، آندر ولتاژ، موتور درایو و ماژولهای ارتباطی، MCCB را به گزینهای ایدهآل برای سیستمهای مدرن اتوماسیون و مدیریت انرژی تبدیل میکند.
نحوه تنظیم دقیق MCCB
در MCCBهای قابل تنظیم، معمولاً چند پارامتر اصلی وجود دارد:
-
جریان اضافهبار (Ir یا Long Time Pickup)
این مقدار معمولاً برابر یا کمی بالاتر از جریان نامی بار تنظیم میشود.
مثال: اگر جریان نامی یک موتور ۱۸۰ آمپر باشد، Ir معمولاً روی ۱.۰۵ تا ۱.۱ برابر آن تنظیم میشود. -
زمان تأخیر اضافهبار (Long Time Delay)
این زمان باید بهگونهای تنظیم شود که جریانهای راهاندازی (Inrush) باعث قطع نشوند. -
جریان اتصال کوتاه (Instantaneous یا Short Time Pickup)
این مقدار بر اساس جریان اتصال کوتاه محاسبهشده شبکه و هماهنگی با کلید بالادست تنظیم میشود. -
حفاظت خطای زمین (در صورت وجود)
در مکانهای حساس، مقدار آن بسیار پایین تنظیم میشود تا ایمنی جانی افزایش یابد.
تنظیم نادرست MCCB میتواند باعث قطع بیمورد یا عدم قطع در زمان خطا شود؛ بنابراین این کار باید بر اساس محاسبات اتصال کوتاه و مطالعه منحنیها انجام شود.
کاربرد MCCB و دلیل استفاده از آن
در صنایع و کارخانجات، MCCB به دلیل توانایی تحمل جریانهای بالا و حفاظت موتورها، خطوط تولید و ماشینآلات سنگین استفاده میشود. این محیطها مستعد اتصال کوتاههای شدید و اضافهبارهای طولانی هستند.
در ساختمانهای بزرگ تجاری و اداری، MCCB در تابلوهای اصلی و فرعی نصب میشود تا هم ایمنی تأسیسات تضمین شود و هم امکان مدیریت و توسعه آینده وجود داشته باشد.
در بیمارستانها و دیتاسنترها، قابلیت اطمینان و Selectivity اهمیت حیاتی دارد؛ MCCBهای الکترونیکی با تنظیم دقیق و قطع نول، از اختلال در تجهیزات حساس جلوگیری میکنند.
در سیستمهای ژنراتور و UPS، MCCB بهعنوان عنصر اصلی حفاظت و ایزولاسیون به کار میرود، زیرا میتواند جریانهای اتصال کوتاه بسیار بالا را در لحظات بحرانی قطع کند.
نتیجه گیری
در جمعبندی مطالب ارائهشده میتوان گفت MCCB صرفاً یک کلید حفاظتی ساده نیست، بلکه یکی از ارکان اصلی ایمنی، پایداری و بهرهبرداری صحیح از شبکههای فشار ضعیف بهشمار میرود. توانایی MCCB در حفاظت همزمان در برابر اضافهبار و اتصال کوتاه، قابلیت تنظیم دقیق متناسب با نوع بار و شرایط شبکه، و امکان هماهنگی حفاظتی با سایر تجهیزات، آن را به گزینهای غیرقابل جایگزین در پروژههای صنعتی، ساختمانی بزرگ، مراکز حیاتی و سیستمهای قدرت تبدیل کرده است.
انتخاب و تنظیم صحیح MCCB مستقیماً بر ایمنی تجهیزات، کاهش خسارتهای مالی، افزایش طول عمر تأسیسات و جلوگیری از خاموشیهای ناخواسته تأثیر میگذارد. از سوی دیگر، انتخاب نادرست یا تنظیم غیراصولی این تجهیز میتواند باعث قطعهای بیمورد، آسیب به مصرفکنندهها و حتی خطرات جانی شود. به همین دلیل، تصمیمگیری در مورد MCCB نباید صرفاً بر اساس قیمت یا جریان نامی انجام شود، بلکه نیازمند دانش فنی، محاسبات مهندسی و شناخت دقیق شرایط پروژه است.
