ترانسمیتر فشار پنوماتیکی چیست؟
ترانسمیتر فشار پنوماتیکی (Pneumatic Pressure Transmitter) یکی از تجهیزات ابزار دقیق است که وظیفه دارد مقدار فشار یک سیال (گاز، بخار یا مایع) را اندازهگیری کرده و آن را به یک سیگنال استاندارد پنوماتیکی تبدیل کند. این سیگنال معمولاً در محدوده ۳ تا ۱۵ psi (معادل حدود ۰.۲ تا ۱ بار) ارسال میشود تا توسط کنترلرها، نمایشگرها یا عملگرهای پنوماتیکی مورد استفاده قرار گیرد.
به بیان ساده، این تجهیز نقش «مترجم» را بین فشار فرآیند و سیستم کنترل ایفا میکند. هرچه فشار فرآیند تغییر کند، سیگنال خروجی پنوماتیکی نیز به همان نسبت تغییر میکند و تجهیزات کنترلی میتوانند بر اساس آن تصمیمگیری یا عمل کنند.
ترانسمیتر فشار پنوماتیکی دقیقاً چه کاری انجام میدهد؟
فرآیند عملکرد به صورت زیر است:
- فشار سیال به المان حسگر وارد میشود.
- حسگر تغییرات فشار را به یک جابهجایی مکانیکی تبدیل میکند.
- مکانیزم داخلی ترانسمیتر این جابهجایی را به سیگنال پنوماتیکی استاندارد تبدیل میکند.
- سیگنال از طریق لولههای هوای ابزار دقیق (Instrument Air) به تجهیزات کنترلی ارسال میشود.
- کنترلر یا شیر کنترل بر اساس این سیگنال فرآیند را تنظیم میکند.
به عنوان مثال در یک مخزن بخار، اگر فشار افزایش پیدا کند، ترانسمیتر سیگنال بالاتری ارسال میکند و کنترلر میتواند دستور باز شدن شیر تخلیه یا کاهش فشار را صادر کند.
کاربردهای ترانسمیتر فشار پنوماتیکی:
این تجهیزات بیشتر در صنایع سنتی و محیطهایی که استفاده از تجهیزات الکتریکی محدودیت دارد کاربرد دارند.

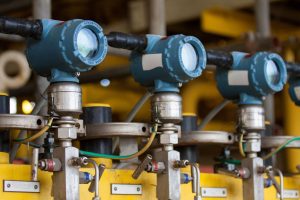

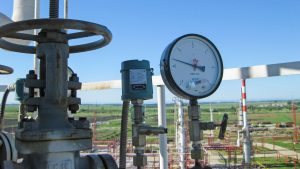

۱. صنایع نفت و گاز
- واحدهای پالایشگاهی
- خطوط انتقال گاز
- سکوهای نفتی
- ایستگاههای تقویت فشار
۲. صنایع پتروشیمی و شیمیایی
- راکتورهای شیمیایی
- مخازن تحت فشار
- خطوط فرآیندی مواد قابل اشتعال
- واحدهای تولید حلال و مواد شیمیایی
۳. نیروگاهها
- سیستمهای بخار
- بویلرها
- توربینها
- خطوط آب تغذیه
۴. صنایع غذایی و دارویی
- سیستمهای CIP
- مخازن ذخیره
- خطوط انتقال سیالات بهداشتی

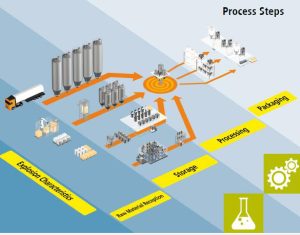

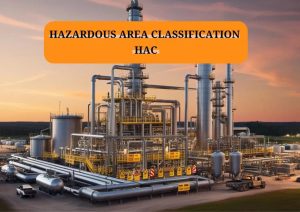

۵. معادن و محیطهای انفجاری
در محیطهایی که احتمال وجود:
- گازهای قابل اشتعال
- بخارات قابل انفجار
- گرد و غبار انفجاری
تجهیزات پنوماتیکی به دلیل عدم استفاده از برق در سیگنال خروجی، ایمنی بالایی ایجاد میکنند.
مزایای ترانسمیتر فشار پنوماتیکی:
ایمنی بسیار بالا
هیچ جرقه الکتریکی در مدار سیگنال وجود ندارد و برای مناطق Hazardous Area گزینه مناسبی است.
مقاومت در برابر نویز الکترومغناطیسی
برخلاف سیگنالهای الکتریکی، نویزهای ناشی از:
- موتورهای بزرگ
- اینورترها
- ژنراتورها
- خطوط فشار قوی
بر عملکرد آن تأثیر چندانی ندارند.
قابلیت اطمینان بالا
ساختار مکانیکی ساده باعث افزایش طول عمر تجهیز میشود.
عدم نیاز به برق در محل تجهیز
در بسیاری از مدلها تنها هوای ابزار دقیق برای عملکرد کافی است.
مناسب برای سیستمهای قدیمی
در کارخانههایی که هنوز سیستم کنترل پنوماتیکی دارند بهترین انتخاب محسوب میشود.
معایب ترانسمیتر فشار پنوماتیکی:
دقت کمتر نسبت به مدلهای الکترونیکی
ترانسمیترهای هوشمند امروزی معمولاً دقت بالاتری دارند.
سرعت پاسخ پایینتر
به دلیل انتقال سیگنال توسط هوا، پاسخدهی معمولاً کندتر از سیگنالهای الکتریکی است.
نیاز به هوای ابزار دقیق
کیفیت هوای فشرده باید:
- خشک باشد
- بدون روغن باشد
- فشار پایدار داشته باشد
در غیر این صورت عملکرد تجهیز مختل میشود.
هزینه نگهداری بیشتر
سیستمهای پنوماتیکی شامل:
- کمپرسور
- رگولاتور
- فیلتر
- ایرست
هستند و نیاز به سرویس دورهای دارند.
محدودیت در انتقال مسافتهای طولانی
در فواصل زیاد ممکن است افت فشار سیگنال رخ دهد.
در چه مکانهایی بهترین عملکرد را دارد؟
این تجهیز بهویژه برای موارد زیر توصیه میشود:
✅ مناطق مستعد انفجار (Zone 0, Zone 1, Zone 2)
✅ پالایشگاهها و پتروشیمیهای قدیمی
✅ نیروگاههای دارای سیستم کنترل پنوماتیکی
✅ محیطهای دارای نویز شدید الکتریکی
✅ واحدهایی که دسترسی به برق محدود است
✅ سیستمهای Fail Safe که عملکرد مکانیکی و پنوماتیکی اهمیت زیادی دارد
در مقابل، در کارخانههای مدرن مجهز به PLC، DCS و شبکههای صنعتی، معمولاً ترانسمیترهای الکترونیکی ۴-20mA یا پروتکلهای دیجیتال گزینه رایجتری هستند.
نحوه نصب ترانسمیتر فشار پنوماتیکی
۱. انتخاب محل نصب
- نزدیک به نقطه اندازهگیری
- دور از لرزش شدید
- دارای دسترسی مناسب برای تعمیرات
- محافظتشده در برابر ضربات مکانیکی
۲. نصب مکانیکی
- اتصال به خط فرآیند توسط مانوفولد یا شیر ایزوله
- استفاده از اتصالات استاندارد
- آببندی مناسب رزوهها
۳. اتصال هوای ابزار دقیق
فشار هوای ورودی باید مطابق مشخصات سازنده باشد.
معمولاً از:
- فیلتر رگولاتور (Filter Regulator)
- واحد مراقبت هوا
استفاده میشود.
۴. لولهکشی سیگنال پنوماتیکی
- استفاده از تیوب مناسب
- جلوگیری از خم شدن شدید لولهها
- کاهش طول مسیر تا حد امکان
۵. کالیبراسیون
پس از نصب باید:
- نقطه صفر (Zero)
- نقطه اسپن (Span)
تنظیم شود تا خروجی ۳ تا ۱۵ psi دقیقاً متناظر با محدوده اندازهگیری مورد نظر باشد.
مراحل راهاندازی
- بررسی نشتی تمامی اتصالات
- تأمین هوای ابزار دقیق با فشار مناسب
- اعمال فشار مرجع
- تنظیم صفر و اسپن
- تست خروجی در چند نقطه مختلف
- ثبت نتایج کالیبراسیون
- تحویل به بهرهبرداری
مقایسه ترانسمیتر فشار پنوماتیکی و الکترونیکی :
| ویژگی | پنوماتیکی | الکترونیکی |
|---|---|---|
| ایمنی در محیط انفجاری | بسیار خوب | نیازمند تجهیزات Ex |
| دقت | متوسط | بالا |
| سرعت پاسخ | متوسط | بالا |
| نیاز به برق | ندارد | دارد |
| هزینه نگهداری | بیشتر | کمتر |
| سازگاری با PLC و DCS | محدود | بسیار خوب |
نتیجهگیری
ترانسمیتر فشار پنوماتیکی همچنان یکی از تجهیزات قابل اعتماد در صنایع نفت، گاز، پتروشیمی، نیروگاهی و محیطهای پرخطر محسوب میشود. اگرچه امروزه ترانسمیترهای الکترونیکی و هوشمند سهم بیشتری از بازار را در اختیار دارند، اما در بسیاری از پروژهها به دلیل ایمنی ذاتی، مقاومت در برابر نویز و سازگاری با سیستمهای کنترل پنوماتیکی، انتخاب این نوع ترانسمیتر همچنان کاملاً منطقی و اقتصادی است.
انتخاب صحیح ترانسمیتر تنها به مشخصات فنی آن محدود نمیشود؛ عواملی مانند نوع سیال، محدوده فشار، شرایط محیطی، الزامات ایمنی، نوع سیستم کنترل و استانداردهای بهرهبرداری همگی در انتخاب نهایی تأثیرگذار هستند. به همین دلیل معمولاً بررسی تخصصی شرایط فرآیند پیش از خرید میتواند از هزینههای اضافی، خطاهای اندازهگیری و توقفهای ناخواسته در آینده جلوگیری کند.
اگر برای یک پروژه صنعتی در حال انتخاب تجهیزات ابزار دقیق هستید، دریافت مشاوره فنی پیش از خرید میتواند به شما کمک کند مناسبترین راهکار را از نظر عملکرد، ایمنی و هزینه انتخاب کنید و از تطابق کامل تجهیز با شرایط واقعی فرآیند اطمینان داشته باشید.
