” مقاومت ترمز اینورتر چیست ؟ “
مقدمه
مقاومت ترمز اینورتر که یکی از پر اهمیت ترین قطعه های کنترل موتور AC است، با کاهش و یا توقف سرعت موتور انرژی الکتریکی حاصل را به انرژی گرمایی مبدل کرده و بدین ترتیب سرعت توقف موتور را کنترل کرده و مانع از آسیب دیدن بخش ها و قسمت های موتور می شود. در ادامه به اتفاق مروری خواهیم کرد بر آنچه که باید راجع به مقاومت ترمز اینورتر بدانیم.
بررسی فنی و کاربردی مقاومت ترمز در اینورترها
درایوهای فرکانس متغیر یا همان اینورترها، برای کنترل سرعت و گشتاور موتورهای القایی استفاده میشوند. هنگام کاهش سرعت یا توقف موتور، انرژی جنبشی روتور و بار متصل باید به نحوی تخلیه شود تا از آسیب به مدار جلوگیری شود. در این شرایط، نقش مقاومت ترمز (Braking Resistor) بسیار حیاتی است. این قطعه با تبدیل انرژی برگشتی موتور به گرما، باعث تخلیه امن انرژی در سیستم میشود.
عملکرد مقاومت ترمز چگونه است؟
وقتی موتور در حال کاهش سرعت است، بهصورت ژنراتوری عمل کرده و انرژی را به سمت اینورتر بازمیگرداند. اگر این انرژی در باس DC باقی بماند، ولتاژ باس افزایش یافته و ممکن است به اجزای داخلی درایو آسیب بزند. مقاومت ترمز بههمراه یک واحد ترمز (Braking Unit) این انرژی مازاد را جذب کرده و به گرما تبدیل میکند.
در واقع، عملکرد این سیستم بر پایهی قانون بقای انرژی است:
Eregen = ½ J ω²
که در آن J ممان اینرسی و ω سرعت زاویهای موتور است.
اجزای سیستم ترمز :
- واحد ترمز (Chopper Unit): مدار الکترونیکی شامل ترانزیستور قدرت (معمولاً IGBT) است که ولتاژ باس DC را پایش میکند و در صورت افزایش بیش از حد ولتاژ، مسیر مقاومت را فعال میکند.

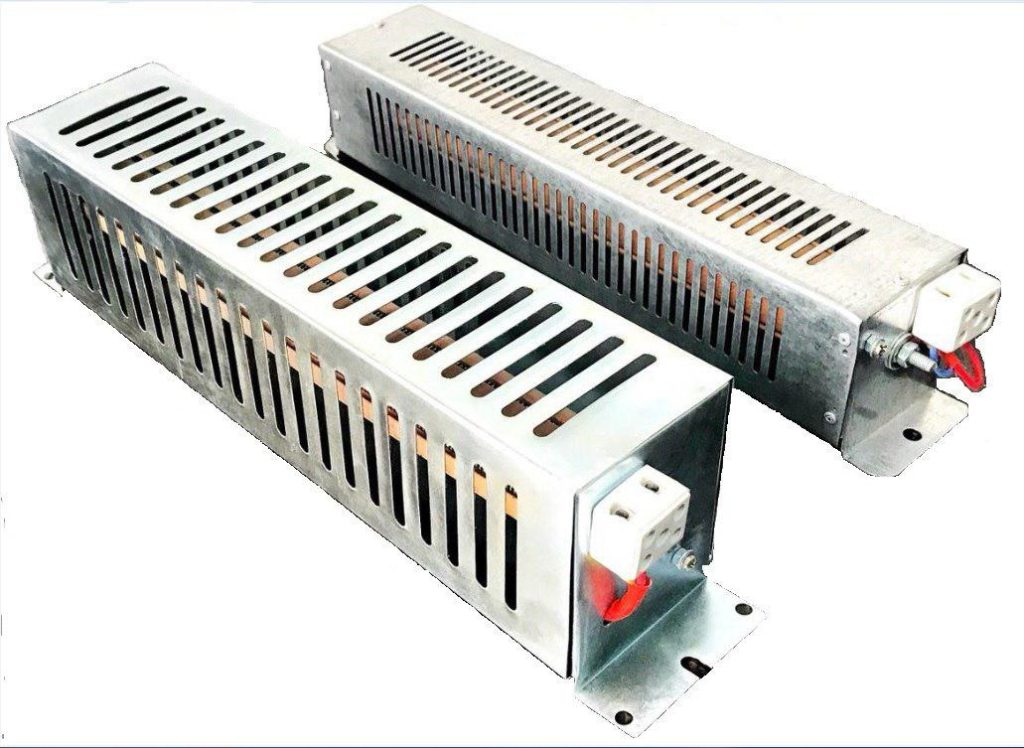

- مقاومت ترمز: قطعهای مقاومتی با توان بالا که معمولاً از جنس آلیاژهای خاص (نظیر نیکل-کروم یا استیل ضد زنگ) ساخته میشود تا دمای بالا را تحمل کند.
- سیستم تهویه یا خنککاری: در توانهای بالا، از فن یا هیتسینک برای دفع حرارت استفاده میشود.
چگونه مقاومت ترمز مناسب انتخاب کنیم؟
انتخاب مقاومت ترمز، به چند عامل کلیدی بستگی دارد:
- ولتاژ باس DC اینورتر (معمولاً ۳۱۰ ولت برای ۲۲۰ ولت سهفاز و ۶۵۰ ولت برای ۳۸۰ ولت سهفاز)
- توان موتور و فرکانس ترمزگیری
- نسبت اینرسی بار به موتور
- زمان توقف مورد نیاز
توان حرارتی مقاومت باید بتواند انرژی برگشتی را در بازه زمانی ترمز تحمل کند. رابطه تقریبی زیر معمولاً مورد استفاده قرار میگیرد:
P = Eregen / tbrake
مزایا و نکات طراحی
- افزایش طول عمر اینورتر با جلوگیری از افزایش ولتاژ باس
- کنترل نرم و ایمن توقف موتور
- کاهش شوک مکانیکی در بارهای دوار
- امکان توقف سریع در کاربردهایی مانند آسانسور، جرثقیل، سانتریفیوژ و نوار نقاله
نکته: اگر مقاومت ترمز به درستی انتخاب نشود، ممکن است ترمزگیری مؤثر نباشد یا واحد ترمز بیش از حد گرم شود.
نکات ایمنی و نگهداری
- نصب مقاومت ترمز در محیطی با تهویه مناسب و دور از مواد قابل اشتعال
- استفاده از کابلهای مقاوم در برابر حرارت
- بررسی دورهای اتصالات و پیچهای ترمینال
- اطمینان از عدم تجاوز دمای بدنه از مقدار مجاز (معمولاً زیر ۳۵۰°C)
نتیجهگیری
مقاومت ترمز یکی از مؤلفههای کلیدی در عملکرد ایمن اینورتر است که با دفع انرژی برگشتی، از آسیب به تجهیزات جلوگیری میکند. انتخاب درست نوع و توان مقاومت، علاوه بر افزایش عمر سیستم، باعث پایداری فرآیند و دقت در کنترل سرعت موتور میشود. در صنایع امروزی، استفاده از مقاومت ترمز دیگر یک گزینه نیست، بلکه یک الزام مهندسی بهشمار میآید.
