نکته:

این راهنما برای مهندسین برق، تکنسین‌های سرویس و افرادی که با عیب‌یابی، نصب و بهره‌برداری اینورترهای INVT سروکار دارند پیشنهاد می شود.

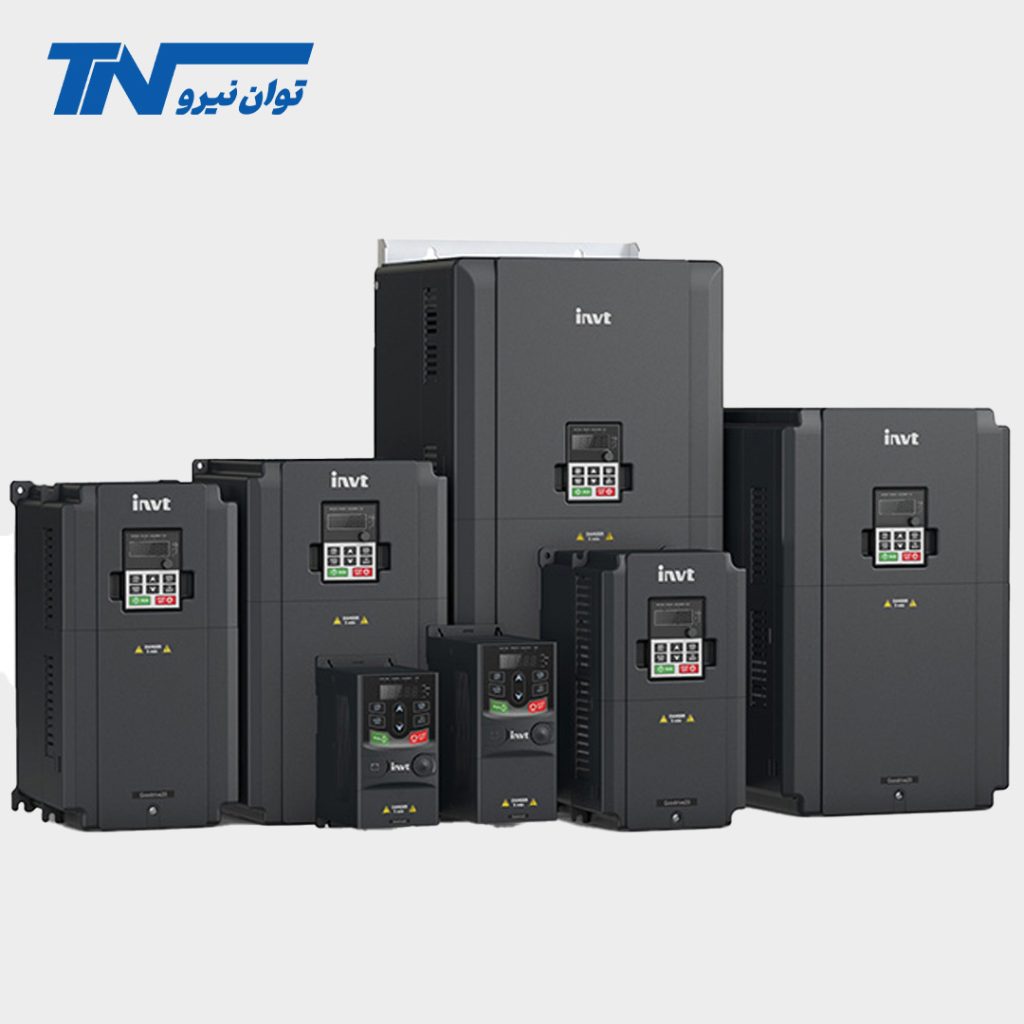

 لیست جامع خطاها در اینورترهای INVT



۱- OUt1 / OUt2 / OUt3 – حفاظت فاز اینورتر (Inverter unit phase protection)

علت:

• افزایش ناگهانی شتاب (ACC خیلی سریع)

• خرابی ماژول IGBT در هر فاز

• تداخل الکترومغناطیسی یا اتصال نامناسب کابل‌ها

• اتصال کوتاه به زمین در خروجی

راه‌حل:
◊‌ افزایش زمان Acceleration
◊‌ بررسی و تقویت کابل‌های خروجی
◊‌ رفع نویز، ارت و اتصال صحیح کابل‌ها
◊ در صورت خرابی ماژول، تعویض پاور یونیت











۲-  OV1 / OV2 / OV3 – اضافه‌ولتاژ (Over-voltage)

OV1: اضافه‌ولتاژ در شتاب
OV2: اضافه‌ولتاژ در کاهش سرعت
OV3: اضافه‌ولتاژ در سرعت ثابت

دلایل:

• انرژی برگشتی از بارهای اینرسی بالا

• نبود سیستم ترمز دینامیکی

• تنظیمات زمان DEC خیلی سریع

• نوسان یا افزایش بار ناگهانی شبکه

راه‌حل:
◊ نصب مقاومت ترمز یا Brake Unit
◊ افزایش زمان Deceleration
◊ تثبیت ولتاژ ورودی با Line Reactor
◊ بررسی و اصلاح بار مکانیکی











۳-  OC1 / OC2 / OC3 – اضافه‌جریان (Over-current)

OC1: اضافه‌جریان زمان شتاب
OC2: اضافه‌جریان در کاهش سرعت
OC3: اضافه‌جریان در حالت کار

علل:

• بار بیش از ظرفیت اینورتر

• شتاب/کاهش سرعت خیلی سریع

• افت ولتاژ ورودی

• اتصال کوتاه در کابل یا موتور

رفع:
◊ افزایش زمان Ramp (ACC/DEC)
◊ تطبیق توان اینورتر با بار
◊ تست موتور و کابل‌ها
◊ افزایش ولتاژ ورودی یا بررسی تامین برق











۴-  UV – افت ولتاژ DC BUS

علت:

• ولتاژ DC BUS پایین یا ناپایدار

• افت ولتاژ ورودی شبکه

• اتصال شل یا نامناسب کابل‌ها

راه‌حل:
◊ تست ولتاژ DC BUS
◊ اطمینان از صحت اتصالات ورودی
◊ تثبیت شبکه برق











۵-  OL1 / OL2 / OL3 – اضافه بار موتور / اینورتر / بار الکترونیک

OL1: اضافه‌بار موتور
OL2: اضافه‌بار اینورتر
OL3: بار الکترونیک زیاد

رفع:
◊ تطبیق توان موتور و اینورتر
◊ رفع بار مکانیکی سنگین
◊ تنظیم مجدد پارامترهای Overload در VFD











۶-  SPI – قطعی فاز ورودی (Input phase loss)

علت:

• قطع یا افت یکی از فازهای ورودی

• فیوز ورودی سوخته

• اتصالات ضعیف

رفع:
◊ بررسی فازهای ورودی
◊ تعویض فیوز / سفت کردن اتصالات













۷-  SPO – قطعی فاز خروجی (Output phase loss)

علت:

• قطع در کابل خروجی

• مقاومت یا بار غیرمتقارن

• خطای موتور

رفع:
◊ تست کابل و موتور
◊ اصلاح توزیع بار













۸-  OH1 / OH2 – داغی بیش‌از حد (Overheat)

OH1: ماژول رکتیفایر
OH2: ماژول اینورتر

علل:

• تهویه ضعیف

• خرابی فن

• دمای محیط بالا

• بار حرارتی زیاد

رفع:
◊ تمیز کردن مسیر هوا
◊ تعویض فن
◊ بهبود تهویه تابلو













۹-  EF – خطای خارجی (External Fault)

علت:

• فعال‌شدن ورودی خطای خارجی

• سنسور یا تجهیزات جانبی فعال

رفع:
◊ بررسی ورودی‌های کنترلی
◊ اصلاح مدارهای حفاظتی













 ۱۰-  CE – خطای ارتباط RS485 (Communication Fault)

علت:

• اشکال در کابل‌بندی RS485

• تنظیم نادرست پروتکل یا آدرس

• نویز و تداخل

رفع:
◊ بررسی کابل و شیلد
◊ تنظیم پروتکل/آدرس
◊ حذف نویز با زمین مناسب













۱۱-  ItE – خطای تشخیص جریان (Current Detection Fault)

علت:

• خطای مدار حسگر جریان

• اتصال ضعیف در برد کنترل

رفع:
◊ بررسی کانکتورها
◊ تست و تعویض سنسور













۱۲-  tE – خطای Autotuning موتور

علت:

• اجرای ناموفق autotune

• رفتار غیرمنتظره موتور

رفع:
◊ تکرار Autotuning
◊ بررسی پارامترهای موتور













۱۳-  EEP / UPE / DNE – خطای حافظه پارامتر

علت:

• خطا در خواندن/نوشتن پارامتر

• EEPROM آسیب‌دیده

رفع:
◊ بازخوانی پارامترها
◊ در صورت تداوم، تعویض برد کنترل













۱۴-  ETH1 / ETH2 – اتصال کوتاه به زمین (Ground Fault)

علت:

• اتصال بدنه به فاز یا سیم خراب

• عایق‌نبودن کابل‌ها

رفع:
◊ تست عایق
◊ رفع نقص کابل









---

نتیجه‌گیری





🦾 خطاهای اینورترهای INVT بازتاب مشکلات واقعی در مدار قدرت، شبکه برق، بار مکانیکی یا تنظیمات پارامتری هستند که با دانش فنی و روش‌شناسی درست قابل تشخیص و اصلاح‌اند.

🦾 هنگام خطا، پیش از هر اقدامی، پارامترهای ثبت‌شده در حافظه خطا (P07.33–P07.56) را چک کنید تا علت دقیق‌تر شناسایی شود.

🦾 بسیاری از خطاها قابل حل با تغییر زمان Ramp، اصلاح کابل‌بندی، ارت، و پارامترهای موتور/اینورتر هستند؛ تعمیرهای سخت‌افزاری اغلب در مراحل آخر قرار می‌گیرند. اگر می‌خواهید انتخاب بهتری برای اینورتر مناسب با پروژه خود داشته باشید، با بررسی لیست محصولات اینورتر موجود در سایت ما می‌توانید به‌راحتی مدل مناسب را پیدا کنید و در صورت نیاز پشتیبانی فنی مستقیم بگیرید. انتخاب صحیح اینورتر از ابتدا می‌تواند بسیاری از خطاهای رایج را پیشگیری کند. محصولات اینورتر INVT و دیگر برندهای معتبر را در سایت ما بررسی کنید و هر سوالی داشتید با تیم فنی ما مطرح کنید.
