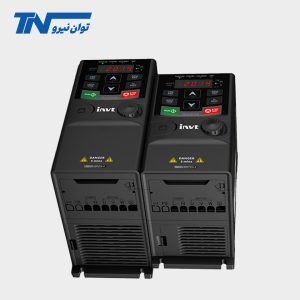

راهنمای کامل خطاهای INVT GD20 شامل علت و نحوه رفع خطا

همراه با چک لیست رفع خطا















۱) OUt1 / OUt2 / OUt3 – حفاظت فاز اینورتر

نمایش خطا: معمولا روی نمایشگر به‌صورت OUt1، OUt2، OUt3
شرح: خطا در واحد اینورتر در خروجی U/V/W – ماژول قدرت یا IGBT.

گام‌های عملی رفع خطا:

1. قطع کامل برق

   • برق ورودی را خاموش کن و حداقل چند دقیقه صبر کن.

2. بررسی مسیر خروجی

   • کابل‌های خروجی به موتور (U/V/W) را سفت کن.

   • به‌صورت چشمی از سالم‌بودن سیم‌ها و ترمینال‌ها مطمئن شو.

3. اندازه‌گیری مقاومت موتور

   • با مولتی‌متر مقاومت بین فازها را اندازه بگیر.

   • اختلاف نامعقول یعنی ممکن است سیم‌پیچ موتور معیوب باشد.

4. افزایش زمان شتاب (ACC)

   • زمان شتاب را افزایش بده تا از جریان هجومی ناگهانی جلوگیری شود.

5. جلوگیری از تداخل الکترومغناطیسی

   • مسیر کابل‌ها را از کابل‌های قدرت جدا کن.

   • در صورت نیاز از کابل شیلددار استفاده کن.

6. اگر خطا تکرار شد

   • احتمال خرابی ماژول IGBT وجود دارد ↔ تعویض ماژول قدرت.

۲) OV1 / OV2 / OV3 – اضافه‌ولتاژ (Over Voltage)

شرح: ولتاژ DC یا خروجی بیش از حد مجاز بوده است.

گام‌های عملی رفع خطا:

1. بررسی ولتاژ ورودی

   • ولتاژ فازهای ورودی را با مولتی‌متر اندازه بگیر.

   • اختلاف زیاد یا ناپایداری از شبکه می‌تواند عامل اصلی باشد.

2. افزایش زمان توقف (DEC)

   • پارامتر DEC را افزایش بده تا انرژی برگشتی به درایو کاهش یابد.

3. نصب مقاومت ترمز (Braking Resistor)

   • برای بارهای اینرسی‌دار (مثلا تسمه‌کشی، فن بزرگ) باید مقاومت ترمز مناسب نصب شود.

4. بررسی بار مکانیکی

   • بار سنگین ممکن است انرژی زیادی به اینورتر بازگرداند ↔ بار را سبک‌تر کن یا مقاومت ترمز نصب کن.

۳) UV – افت ولتاژ DC Bus (Undervoltage)

شرح: ولتاژ DC BUS پایین‌تر از حد لازم بوده است.

گام‌های عملی رفع خطا:

1. چک برق ورودی

   • فازها را اندازه بگیر: ولتاژ خیلی پایین باشد باعث UV می‌شود.

2. بررسی اتصالات برق

   • پلاگ‌ها، فیوز و ترمینال‌ها را سفت کن.

3. کابل ورودی را بررسی کن

   • کابل‌های خیلی نازک یا طولانی باعث افت ولتاژ می‌شوند.

4. بررسی تداخل از سایر تجهیزات

   • اگر بارهای سنگین دیگر هم به همان خط وصل هستند، ممکن است افت ولتاژ ناشی از آنها باشد.

۴) OL1 / OL2 – اضافه‌بار

OL1: اضافه‌بار موتور
OL2: اضافه‌بار اینورتر
شرح: جریان یا بار الکتریکی بیش از حد تعریف‌شده.

گام‌های عملی رفع خطا:

1. چک جریان نامی تنظیم‌شده

   • پارامتر جریان نامی موتور را مطابق پلاک موتور وارد کن.

2. بررسی بار مکانیکی

   • اگر بار خیلی سنگین یا چسبده باشد، باعث اضافه‌بار می‌شود.

   • محور موتور را جدا کن و تست کن.

3. افزایش زمان شتاب/توقف (Ramp)

   • زمان شتاب کوتاه باعث جریان زیاد می‌شود.

4. انتخاب اینورتر با توان بالاتر

   • اگر بار واضحاً بیش از ظرفیت اینورتر باشد ↔ اینورتر قوی‌تر انتخاب کن.

۵) SPI – قطع فاز ورودی (Phase Loss on Input)

شرح: یکی از فازهای ورودی قطع یا ناپایدار بوده است.

گام‌های عملی رفع خطا:

1. چک سه فاز ورودی

   • با مولتی‌متر ولتاژ R/S/T را بررسی کن.

2. بررسی فیوزها و PLC ورودی

   • اگر یک فاز ناپایدار است، ممکن است فیوز سوخته باشد.

3. سفت کردن کلیه اتصالات

   • پیچ‌های ترمینال را بررسی کن.

۶) SPO – قطع فاز خروجی (Phase Loss on Output)

شرح: نقص در خروجی اینورتر یا کابل موتور.

گام‌های عملی رفع خطا:

1. بررسی کابل خروجی

   • فازهای U/V/W را چک کن.

2. اندازه‌گیری مقاومت سیم‌پیچ موتور

   • عدم تقارن مقاومت می‌تواند SPO ایجاد کند.

3. تست بدون موتور

   • اگر موتور جدا باشد و خطا باز بماند ↔ احتمال خرابی IGBT یا مدار قدرت.

۷) OH1 / OH2 – داغی بیش‌ازحد (Overheat)

شرح: دمای ماژول رکتیفایر یا اینورتر بیش از حد مجاز است.

گام‌های عملی رفع خطا:

1. بررسی فن و تهویه

   • فن‌ها باید سالم باشند.

   • مسیر تهویه نباید مسدود باشد.

2. کاهش دمای محیط

   • از نصب در محیط گرم یا تابش مستقیم نور جلوگیری کن.

3. تمیزکاری مسیر هوا

   • گرد و غبار را پاک کن.

۸) EF – خطای خارجی (External Fault)

شرح: ورودی خطا از تجهیزات کنترلی دریافت شده.

گام‌های عملی رفع خطا:

1. بررسی ورودی‌های دیجیتال

   • دستگاه‌های حفاظتی (مثلاً ترمیستور، سنسورها) را چک کن.

2. قطع پل ارتباطی خطای خارجی

   • اگر آن ورودی فعال نشده بود، بررسی ارتباط را انجام بده.

۹) CE – خطای ارتباط RS-485

شرح: مشکل در ارتباط Modbus یا کابل‌کشی ۴۸۵ وجود دارد.

گام‌های عملی رفع خطا:

1. چک کابل، شیلد و ترمینال‌ها

   • شیلد باید فقط از یک طرف به زمین متصل شود.

2. مشخصات پروتکل

   • Baud Rate و آدرس دستگاه را تطبیق بده.

3. کاهش تداخل الکترومغناطیسی

   • کابل فرمان نباید کنار کابل قدرت باشد.

















---







چک لیست رفع خطا اینورتر GD20 اینوت





🛠 مرحله ۱: ایمنی و آماده‌سازی

☐ برق ورودی اینورتر کاملاً قطع شده
☐ حداقل ۵ دقیقه صبر شده (تخلیه DC Bus)
☐ محیط خشک و بدون رطوبت
☐ ابزار آماده:

• مولتی‌متر

• پیچ‌گوشتی عایق

• دفترچه پارامترها یا عکس از تنظیمات

🛠 مرحله ۲: بررسی ظاهری اینورتر و تابلو

☐ فن اینورتر سالم و در حال کار
☐ مسیر تهویه مسدود نیست
☐ گرد و غبار شدید وجود ندارد
☐ بوی سوختگی یا تغییر رنگ برد دیده نمی‌شود
☐ فاصله استاندارد اطراف اینورتر رعایت شده

🛠مرحله ۳: بررسی برق ورودی (خطاهای SPI / UV)

☐ ولتاژ هر سه فاز اندازه‌گیری شد
☐ اختلاف ولتاژ فازها کمتر از ۵٪ است
☐ فیوزهای ورودی سالم هستند
☐ کنتاکتور و ترمینال‌ها شل نیستند
☐ کابل ورودی بیش از حد نازک یا بلند نیست

🛠مرحله ۴: بررسی کابل و موتور (خطاهای SPO / OC / OUt)

☐ کابل U/V/W سالم و بدون له‌شدگی
☐ اتصال کابل به بدنه وجود ندارد
☐ مقاومت سیم‌پیچ‌های موتور تقریباً برابر است
☐ موتور از بار جدا شد و تست بدون بار انجام شد
☐ موتور بدون لرزش و صدای غیرعادی می‌چرخد

🛠مرحله ۵: بررسی بار مکانیکی

☐ محور موتور با دست آزادانه می‌چرخد
☐ یاتاقان‌ها سالم هستند
☐ بار قفل یا گیر مکانیکی ندارد
☐ اینرسی بار با توان اینورتر متناسب است
☐ موتور در دور پایین تحت بار سنگین نیست

🛠مرحله ۶: بررسی تنظیمات پارامتری GD20

☐ ولتاژ نامی موتور مطابق پلاک تنظیم شده
☐ جریان نامی موتور دقیق تنظیم شده
☐ فرکانس پایه (Base Frequency) درست است
☐ زمان شتاب (ACC) بیش از حد کوتاه نیست
☐ زمان توقف (DEC) مناسب تنظیم شده
☐ Autotune در صورت نیاز انجام شده

🛠مرحله ۷: بررسی خطاهای اضافه‌جریان (OC1 / OC2 / OC3)

☐ ACC و DEC افزایش داده شد
☐ تست بدون بار انجام شد
☐ کابل خروجی کوتاه و استاندارد است
☐ نویز الکترومغناطیسی حذف شده
☐ ارت سیستم صحیح است

🛠مرحله ۸: بررسی خطاهای اضافه‌ولتاژ (OV1 / OV2 / OV3)

☐ خطا هنگام توقف رخ می‌دهد؟
☐ زمان DEC افزایش داده شد
☐ بار اینرسی بالا شناسایی شد
☐ مقاومت ترمز بررسی یا نصب شد
☐ ولتاژ ورودی پایدار است

🛠مرحله ۹: بررسی دما (OH1 / OH2)

☐ فن سالم است
☐ دمای محیط کمتر از ۴۰°C
☐ تهویه تابلو مناسب است
☐ بار حرارتی بیش از حد نیست
☐ اینورتر در مجاورت تجهیزات گرم نصب نشده

🛠مرحله ۱۰: بررسی خطاهای کنترلی و ارتباطی

• EF – External Fault

☐ ورودی دیجیتال مربوطه شناسایی شد
☐ سنسورها یا کلیدهای حفاظتی بررسی شدند
☐ در صورت تست، ورودی موقتاً غیرفعال شد

• CE – Communication Error

☐ کابل RS485 شیلددار است
☐ شیلد فقط از یک سمت زمین شده
☐ Baud Rate و Address درست است
☐ کابل فرمان کنار کابل قدرت نیست

🛠مرحله ۱۱: خطاهای سخت‌افزاری

☐ ریست کارخانه انجام شد
☐ پارامترها مجدداً تنظیم شدند
☐ تست بدون موتور انجام شد
☐ خطا همچنان باقی است؟

 اگر بله …
احتمال خرابی:

• ماژول IGBT

• برد کنترل

• مدار تشخیص جریان

 و نیاز به تعمیر تخصصی یا تعویض قطعه







---

نتیجه گیری

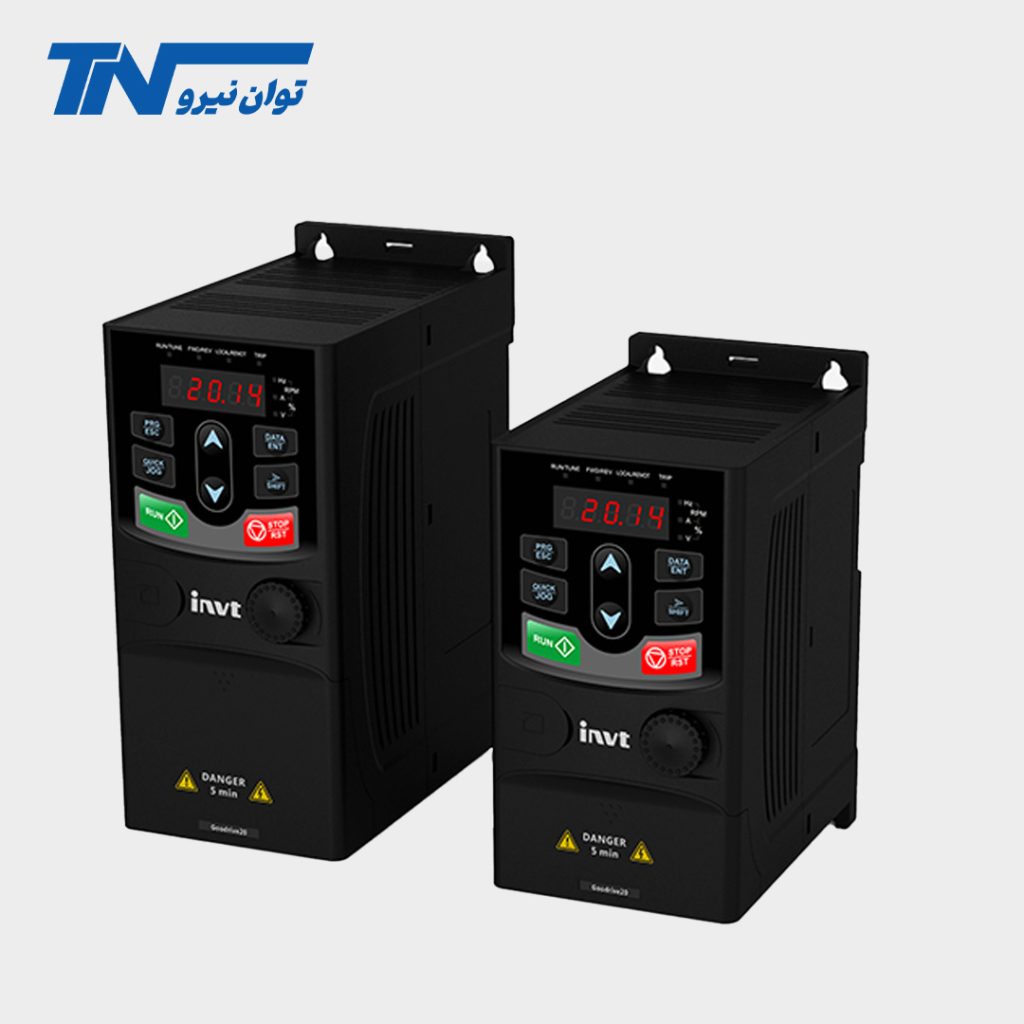

♦ مدل GD20 سری INVT یکی از پرکاربردترین اینورترهای کنترل دور است که حفاظت‌های جامعی برای اضافه جریان، اضافه ولتاژ، افت ولتاژ، اضافه‌بار، قطعی فاز و داغی در اختیار دارد.

♦ تمامی خطاهای بالا را می‌توان با رویه تشخیص مرحله‌به‌مرحله رفع کرد:

1. قطع برق،

2. بررسی اتصالات،

3. اندازه‌گیری فازها و مقاومت موتور،

4. تنظیم مجدد پارامترها،

5. اصلاح کابل‌کشی و نصب تجهیزات جانبی مثل مقاومت ترمز.

خیلی از خطاهایی که «خرابی اینورتر» تصور می‌شوند، در واقع تنظیم نادرست، کابل‌کشی غلط یا انتخاب اشتباه توان هستند.

♦ اگر پس از انجام تمام مراحل اجرایی، خطا هنوز پا بر جاست، معمولاً به سطح تعمیر سخت‌افزاری (مثل IGBT یا برد کنترل) می‌رسیم که باید توسط تکنسین متخصص انجام شود.
