فرض کنید یک موتور سه‌فاز در خط تولید مشغول کار است و ناگهان یکی از فازهای ورودی قطع می‌شود. ممکن است موتور متوقف شود یا در شرایطی نامناسب به کار ادامه دهد. در وضعیت دیگری، هنگام تعمیر تابلو، ترتیب اتصال فازها تغییر می‌کند و جهت چرخش موتور با وضعیت موردنیاز سیستم متفاوت می‌شود.
برای بررسی چنین شرایطی، فقط وجود برق در ورودی تابلو کافی نیست؛ وضعیت هر سه فاز و رابطه میان آن‌ها نیز اهمیت دارد.

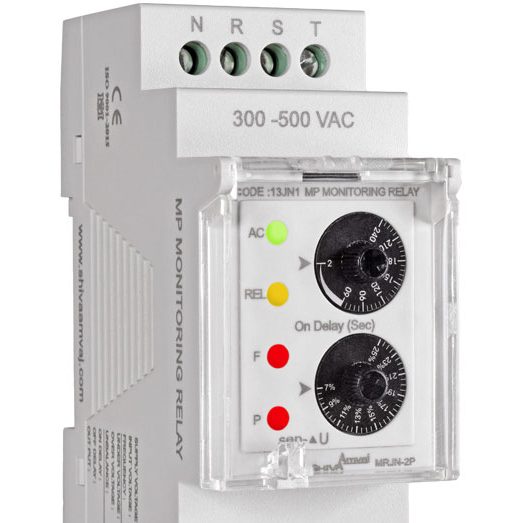

کنترل فاز میکروپروسسوری شیوا امواج مدل MRJN-2P از سری N، تجهیزی برای پایش شبکه سه‌فاز و کنترل فرمان خروجی در صورت تشخیص اختلالات ولتاژی و فازی است.
این محصول با کد 13JN1 شناخته می‌شود و می‌تواند شرایطی مانند قطع فاز، جابه‌جایی فازها، عدم تقارن ولتاژ و افت یا افزایش ولتاژ را بررسی کند.
ویژگی مهم این مدل، استفاده از سیستم میکروپروسسوری در کنار بدنه کوچک، نشانگرهای وضعیت و امکان تنظیم برخی پارامترهای حفاظتی است.
برای مقایسه با سایر تجهیزات این خانواده می‌توانید به بخش کنترل فاز شیوا امواج در فروشگاه توان نیرو کیان مراجعه کنید.
یکی از موقعیت‌های رایج در عیب‌یابی تابلو برق این است که برق ورودی برقرار است، اما کنتاکتور اصلی فرمان وصل دریافت نمی‌کند.
در چنین شرایطی، احتمال دارد یکی از تجهیزات حفاظتی مسیر فرمان را قطع کرده باشد.
اگر کنترل فاز MRJN-2P در مدار استفاده شده باشد، چراغ‌های روی بدنه به تشخیص وضعیت دستگاه کمک می‌کنند.
برای مثال، روشن‌بودن چراغ خطا ممکن است نشان دهد مشکل مربوط به کیفیت یا توالی فازهای ورودی است.
در این وضعیت، تعویض فوری کنتاکتور یا بوبین آن بدون بررسی کنترل فاز ممکن است مشکل اصلی را برطرف نکند.
بهتر است ابتدا وضعیت نشانگرها، ولتاژ تغذیه، اتصال فازها و نقشه مدار فرمان بررسی شود.
این بررسی‌ها باید توسط برق‌کار دارای صلاحیت و با رعایت اصول ایمنی انجام شوند.

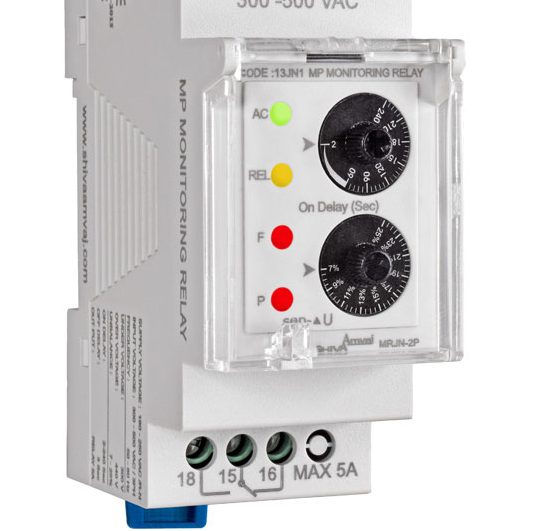

یکی از کاربردی‌ترین بخش‌های این دستگاه، چهار نشانگر LED روی بدنه است.
چراغ AC برای اعلام وجود برق تغذیه دستگاه استفاده می‌شود.
روشن‌بودن این چراغ به معنی مناسب‌بودن همه شرایط شبکه سه‌فاز نیست؛ فقط وضعیت تغذیه مربوط را نشان می‌دهد.
چراغ REL نشان می‌دهد رله دستگاه در وضعیت وصل قرار دارد یا خیر.
اگر شرایط حفاظتی برقرار باشند و زمان تأخیر وصل سپری شده باشد، رله می‌تواند فعال شود.
چراغ F برای نمایش خطاهایی مانند افت یا افزایش ولتاژ، عدم تقارن و قطع فاز استفاده می‌شود.
روشن‌شدن این نشانگر به تکنسین کمک می‌کند بررسی را به سمت وضعیت ولتاژهای شبکه هدایت کند.
چراغ P مربوط به تشخیص توالی نامناسب یا جابه‌جایی فازهاست.
این ویژگی به‌ویژه در مدارهایی اهمیت دارد که جهت چرخش موتور باید ثابت باقی بماند.
همچنین طبق راهنمای خانواده محصول، چشمک‌زدن هم‌زمان نشانگرها می‌تواند به وضعیت جابه‌جایی فاز و نول مربوط باشد.
بنابراین هنگام عیب‌یابی، بهتر است الگوی چراغ‌ها براساس راهنمای رسمی دستگاه تفسیر شود.
این دو خطا ممکن است در عملکرد موتور تأثیر بگذارند، اما یکسان نیستند.
قطع فاز زمانی رخ می‌دهد که یکی از فازهای موردنیاز مدار از دسترس خارج شود یا وضعیت آن از نظر دستگاه به‌عنوان قطع فاز تشخیص داده شود.
در مقابل، عدم تقارن ولتاژ زمانی اتفاق می‌افتد که مقدار ولتاژها در شبکه سه‌فاز به‌اندازه کافی متعادل نباشد.
برای مثال، ممکن است هر سه فاز وجود داشته باشند، اما مقدار ولتاژ بین آن‌ها یکسان نباشد.
این وضعیت می‌تواند در موتورها باعث ایجاد جریان‌های نامتعادل و افزایش گرمایش شود.
کنترل فاز میکروپروسسوری شیوا امواج برای پایش چنین شرایطی طراحی شده است و حساسیت عدم تقارن آن در محدوده مشخصی قابل تنظیم است.
در مدل MRJN-2P، حساسیت عدم تقارن ولتاژ در بازه ۷ تا ۲۵ درصد معرفی شده است.
این تنظیم به طراح یا تکنسین اجازه می‌دهد سطح حساسیت دستگاه را متناسب با نیاز مدار و محدوده مجاز تجهیزات تعیین کند.
برای مثال، در یک شبکه صنعتی ممکن است مقدار کمی اختلاف ولتاژ در شرایط عادی وجود داشته باشد.
اگر حساسیت دستگاه بدون بررسی روی مقدار نامناسب تنظیم شود، احتمال قطع‌های مکرر وجود دارد.
در مقابل، انتخاب حدی بیش از اندازه مجاز برای مصرف‌کننده می‌تواند باعث شود دستگاه به شرایط نامطلوب دیرتر واکنش نشان دهد.
بنابراین مقدار تنظیمی باید با مشخصات موتور، کیفیت شبکه و معیارهای فنی پروژه هماهنگ باشد.
نکته مهم: تنظیم درصد عدم تقارن نباید صرفاً برای جلوگیری از روشن‌شدن چراغ خطا افزایش داده شود. ابتدا باید علت نامتعادل‌بودن ولتاژ بررسی شود.
| مشخصات | مقدار |
|---|---|
| برند | شیوا امواج |
| مدل | MRJN-2P |
| کد فنی | 13JN1 |
| سری | N |
| نوع تجهیز | رله کنترل فاز میکروپروسسوری |
| شبکه اندازه‌گیری | سه‌فاز AC |
| ولتاژ ورودی سه‌فاز | ۳۰۰ تا ۵۰۰ ولت AC |
| ولتاژ تغذیه کمکی | ۱۸۰ تا ۲۵۰ ولت AC، فاز و نول |
| فرکانس | ۵۰ تا ۶۰ هرتز |
| حد تشخیص افزایش ولتاژ اعلام‌شده | ۴۴۰ ولت |
| حد تشخیص کاهش ولتاژ اعلام‌شده | ۳۰۰ ولت |
| حساسیت عدم تقارن | قابل تنظیم از ۷ تا ۲۵ درصد |
| تأخیر وصل | قابل تنظیم از ۲ تا ۲۴۰ ثانیه |
| تأخیر قطع عمومی | حدود ۳ ثانیه |
| تأخیر افت ولتاژ در لحظه استارت | ۱۰ ثانیه |
| رله خروجی | ۵ آمپر |
| نشانگرها | AC، REL، F و P |
| درجه حفاظت بدنه | IP30 |
| ابعاد | ۳۶×۹۰×۶۵ میلی‌متر |
| وزن اعلام‌شده | حدود ۹۵ گرم |
| دمای کاری اعلام‌شده | ۲۰- تا ۶۵+ درجه سانتی‌گراد |
| قابلیت پلمپ تنظیمات | دارد |
مقادیر ولتاژ بالا و پایین در این جدول مربوط به مقادیر اعلام‌شده برای مدل MRJN-2P هستند. نباید آن‌ها را با محدوده تنظیم درصد عدم تقارن یا ولتاژ تغذیه کمکی دستگاه اشتباه گرفت.
یکی از نکات بسیار مهم هنگام خرید مدل MRJN-2P، تفاوت میان ولتاژ تغذیه دستگاه و ولتاژ شبکه‌ای است که پایش می‌کند.
این محصول برای نظارت بر شبکه سه‌فاز معرفی شده، اما تغذیه کمکی آن از فاز و نول در محدوده ۱۸۰ تا ۲۵۰ ولت AC تأمین می‌شود.
بنابراین پیش از سفارش باید بررسی شود که در محل نصب، نول مناسب مطابق نقشه سازنده در دسترس است یا خیر.
این موضوع را نباید با کنترل فازهای «بدون نول» اشتباه گرفت. اگر پروژه دارای شبکه سه‌فاز بدون نول در دسترس باشد، لازم است مدل مناسب همان شرایط انتخاب شود.
در لحظه استارت بعضی الکتروموتورها، جریان راه‌اندازی افزایش پیدا می‌کند و ممکن است افت ولتاژ موقتی در شبکه ایجاد شود.
اگر رله کنترل فاز نسبت به چنین تغییراتی بدون تأخیر مناسب واکنش نشان دهد، احتمال قطع ناخواسته در آغاز راه‌اندازی وجود دارد.
برای مدل MRJN-2P، تأخیر مخصوص کاهش ولتاژ در لحظه استارت برابر ۱۰ ثانیه معرفی شده است.
این ویژگی به دستگاه امکان می‌دهد رفتار افت ولتاژ را مطابق منطق حفاظتی تعریف‌شده خود بررسی کند.
بااین‌حال، این تأخیر به معنی مجازبودن ادامه کار موتور در هر سطحی از افت ولتاژ نیست.
همچنین نباید تأخیر ۱۰ ثانیه‌ای را با تأخیر وصل ۲ تا ۲۴۰ ثانیه‌ای اشتباه گرفت؛ این دو به مراحل متفاوت عملکرد دستگاه مربوط هستند.
پس از برقراری شرایط مناسب شبکه، کنترل فاز می‌تواند مدتی منتظر بماند و سپس اجازه وصل رله را صادر کند.
در مدل MRJN-2P، تأخیر وصل از ۲ تا ۲۴۰ ثانیه قابل تنظیم است.
برای مثال، اگر چند تابلو صنعتی پس از بازگشت برق هم‌زمان راه‌اندازی شوند، ممکن است جریان راه‌اندازی مجموع تجهیزات برای شبکه نامطلوب باشد.
در بعضی طرح‌ها، زمان‌بندی مناسب فرمان‌های وصل می‌تواند به مدیریت توالی راه‌اندازی کمک کند.
البته کنترل فاز به‌تنهایی جایگزین سیستم راه‌اندازی ترتیبی کامل یا کنترل‌کننده فرآیند نیست.
انتخاب زمان انتظار باید با مشخصات موتور، فرآیند صنعتی و الزامات راه‌اندازی هماهنگ شود.
کنترل فاز معمولاً برای قطع مستقیم جریان اصلی موتور از خروجی رله کوچک خود استفاده نمی‌شود.
در مدل MRJN-2P، خروجی رله ۵ آمپر است و باید مطابق مشخصات سازنده در مدار فرمان به کار رود.
برای مثال، در یک تابلوی موتور، رله کنترل فاز می‌تواند بخشی از زنجیره مجوز وصل کنتاکتور اصلی باشد.
اگر شرایط شبکه مناسب نباشد، خروجی کنترل فاز اجازه فعال‌ماندن مدار فرمان را نمی‌دهد.
در این ساختار، جریان اصلی موتور از مسیر کنتاکتور و تجهیزات قدرت عبور می‌کند.
برای انتخاب کنتاکتور مناسب می‌توانید دسته کنتاکتورهای صنعتی را بررسی کنید.
یکی از اشتباهات رایج این است که کنترل فاز با کنترل بار یا حفاظت اضافه‌بار موتور یکسان در نظر گرفته می‌شود.
کنترل فاز MRJN-2P برای پایش وضعیت ولتاژها و فازهای شبکه طراحی شده است.
اما اضافه‌بار موتور معمولاً با افزایش جریان و شرایط حرارتی مرتبط است و به حفاظت متناسب با مشخصات موتور نیاز دارد.
برای مثال، اگر یک پمپ به دلیل گرفتگی مکانیکی بار بیشتری تحمل کند، ممکن است جریان موتور افزایش یابد، درحالی‌که هر سه فاز شبکه همچنان وجود دارند و ولتاژ آن‌ها مناسب است.
در چنین شرایطی، صرف وجود کنترل فاز لزوماً حفاظت اضافه‌بار لازم را تأمین نمی‌کند.
به همین دلیل، ممکن است در مدار موتور از کلید حرارتی، بی‌متال یا کنترل بار مناسب استفاده شود.
برای بررسی این تجهیزات می‌توانید دسته کلید حرارتی و بی متال را مشاهده کنید.
در بعضی ایستگاه‌های پمپاژ، موتورهای سه‌فاز وظیفه تأمین فشار یا انتقال سیال را بر عهده دارند.
اگر یکی از فازها قطع شود یا توالی فازها تغییر کند، ممکن است شرایط عملکرد پمپ و موتور با طراحی سیستم هماهنگ نباشد.
کنترل فاز میکروپروسسوری می‌تواند بخشی از مدار فرمانی باشد که پیش از راه‌اندازی یا در زمان کار، وضعیت شبکه را بررسی می‌کند.
در این کاربرد، انتخاب حساسیت عدم تقارن و زمان وصل باید با نیاز سیستم هماهنگ باشد.
همچنین در پمپ‌هایی که باید در برابر خشک‌کارکردن یا افت سطح مایع محافظت شوند، تجهیزات اختصاصی دیگری ممکن است موردنیاز باشند.
بنابراین کنترل فاز تنها یکی از اجزای سیستم حفاظت و فرمان پمپ محسوب می‌شود.
در سیستم‌های تهویه صنعتی، جهت چرخش فن و شرایط تغذیه موتور اهمیت دارد.
پس از تعمیر تابلو یا تغییر اتصالات، ممکن است توالی فازها تغییر کند.
در چنین شرایطی، رله کنترل فاز می‌تواند از صدور فرمان وصل در وضعیت توالی نامناسب جلوگیری کند.
این ویژگی به‌خصوص در تجهیزاتی اهمیت دارد که جهت چرخش آن‌ها در عملکرد سیستم نقش اساسی دارد.
البته کنترل فاز جهت چرخش واقعی محور موتور را مستقیماً اندازه‌گیری نمی‌کند؛ بلکه توالی فازهای الکتریکی ورودی را بررسی می‌کند.
بنابراین تأیید جهت گردش دستگاه پس از نصب یا تعمیر همچنان باید مطابق دستورالعمل بهره‌برداری انجام شود.
در بعضی تابلوهای صنعتی، تنظیمات رله‌های حفاظتی پس از راه‌اندازی و تأیید نهایی نباید بدون مجوز تغییر کنند.
MRJN-2P دارای قابلیت پلمپ بخش تنظیمات است.
این ویژگی می‌تواند به محدودکردن دسترسی غیرمجاز به پیچ‌های تنظیم و حفظ شرایط تعیین‌شده در زمان تحویل تابلو کمک کند.
برای مثال، اگر حساسیت عدم تقارن و زمان وصل توسط مسئول فنی پروژه تعیین شده باشند، پلمپ تنظیمات می‌تواند بخشی از فرآیند کنترل تغییرات باشد.
البته پلمپ‌بودن دستگاه به‌تنهایی نشان‌دهنده صحیح‌بودن تنظیمات نیست؛ مقادیر باید ابتدا بر اساس مدار و مشخصات تجهیزات انتخاب و ثبت شوند.
این دو دستگاه ممکن است هر دو در تابلوهای موتور سه‌فاز دیده شوند، اما وظیفه یکسانی ندارند.
مدل MRJN-2P برای بررسی شرایط فازهای شبکه و کنترل رله خروجی براساس وضعیت حفاظتی طراحی شده است.
در مقابل، کنترل فاز ستاره–مثلث علاوه بر نظارت بر شرایط سه‌فاز، مدیریت فرمان مراحل راه‌اندازی ستاره و مثلث را نیز بر عهده دارد.
بنابراین اگر در یک تابلو از راه‌اندازی مستقیم موتور استفاده شود، ممکن است به کنترل فاز مستقل نیاز باشد.
اما اگر مدار دارای سه کنتاکتور اصلی، ستاره و مثلث باشد، باید نحوه زمان‌بندی فرمان این کنتاکتورها نیز در طراحی مشخص شود.
برای آشنایی با محصول مرتبط می‌توانید صفحه کنترل فاز ستاره مثلث سری BN شیوا امواج را بررسی کنید.
۱. نوع شبکه را مشخص کنید. این دستگاه برای پایش شبکه سه‌فاز در محدوده معرفی‌شده طراحی شده است.
۲. وجود نول را بررسی کنید. تغذیه کمکی این مدل طبق مشخصات فنی از فاز و نول تأمین می‌شود.
۳. نیاز موتور را بشناسید. حساسیت عدم تقارن و زمان وصل باید با شرایط مصرف‌کننده هماهنگ باشند.
۴. رله خروجی را با جریان بار اشتباه نگیرید. خروجی ۵ آمپر برای مدار فرمان است و نباید جریان اصلی موتور بدون بررسی مشخصات از آن عبور داده شود.
۵. کد فنی دستگاه را کنترل کنید. مدل MRJN-2P با کد 13JN1 باید با محصول موجود در انبار و فهرست خرید پروژه مطابقت داشته باشد.
قیمت کنترل فاز میکروپروسسوری شیوا امواج به مدل، شرایط تأمین و موجودی بازار بستگی دارد.
در زمان مقایسه قیمت بهتر است کد فنی 13JN1 را بررسی کنید؛ زیرا شیوا امواج کنترل فازهای مختلفی از جمله مدل‌های بدون نول، سری M و سوپر کنترل فاز دیجیتال تولید می‌کند.
این محصولات ممکن است از نظر نوع تغذیه، تعداد خروجی، محدوده تنظیمات و رابط کاربری متفاوت باشند.
بنابراین پایین‌تر یا بالاتربودن قیمت یک مدل، بدون بررسی مشخصات آن، معیار کافی برای انتخاب نیست.
برای اطلاع از قیمت روز مدل MRJN-2P و موجودی آن می‌توانید از طریق فروشگاه توان نیرو کیان اقدام کنید.
اگر برای یک تابلو برق سه‌فاز به رله‌ای نیاز دارید که وضعیت قطع فاز، توالی فازها، عدم تقارن و تغییرات نامطلوب ولتاژ را بررسی کند، کنترل فاز میکروپروسسوری سری N شیوا امواج مدل MRJN-2P یکی از گزینه‌های قابل بررسی است.
این دستگاه با تنظیم حساسیت عدم تقارن، تأخیر وصل قابل تنظیم و نشانگرهای LED، امکان پایش وضعیت شبکه را در مدار فرمان فراهم می‌کند.
پیش از سفارش، نوع شبکه، ولتاژ تغذیه، وجود نول، مشخصات کنتاکتور و تنظیمات موردنیاز را بررسی کنید.
برای مشاهده سایر تجهیزات تولیدکننده نیز می‌توانید به صفحه محصولات شیوا امواج مراجعه کنید.
مدل MRJN-2P از سری N با کد 13JN1 است.
بله. برای پایش وضعیت شبکه سه‌فاز طراحی شده است.
براساس مشخصات MRJN-2P، تغذیه کمکی از فاز و نول تأمین می‌شود. نحوه اتصال باید با نقشه سازنده تطبیق داده شود.
بله. این دستگاه دارای تشخیص توالی نامناسب فازها و نشانگر P است.
بله. محدوده اعلام‌شده برای تنظیم عدم تقارن ۷ تا ۲۵ درصد است.
از ۲ تا ۲۴۰ ثانیه قابل تنظیم است.
برای خطای عمومی حدود سه ثانیه اعلام شده است؛ تأخیر افت ولتاژ در لحظه استارت به‌صورت جداگانه معرفی شده است.
پنج آمپر؛ خروجی باید مطابق مشخصات سازنده در مدار فرمان استفاده شود.
برای نمایش خطاهایی مانند افت یا افزایش ولتاژ، عدم تقارن و قطع فاز استفاده می‌شود.
وضعیت خطای توالی یا جابه‌جایی فازها را اعلام می‌کند.
خیر. اطلاعات وضعیت از طریق نشانگرهای LED نمایش داده می‌شوند.
این مدل برای پایش ولتاژ و وضعیت فازهاست و نباید جایگزین حفاظت اضافه‌بار متناسب با موتور دانسته شود.
در صورت سازگاری مشخصات شبکه و طراحی مدار فرمان، قابل بررسی است.
خیر. رله کنترل فاز فرمان حفاظتی می‌دهد و قطع و وصل جریان اصلی بار باید با تجهیزات مناسب انجام شود.
IP30 اعلام شده است.
به محدودکردن تغییرات غیرمجاز پارامترهای حفاظتی پس از تنظیم و تأیید تابلو کمک می‌کند.
