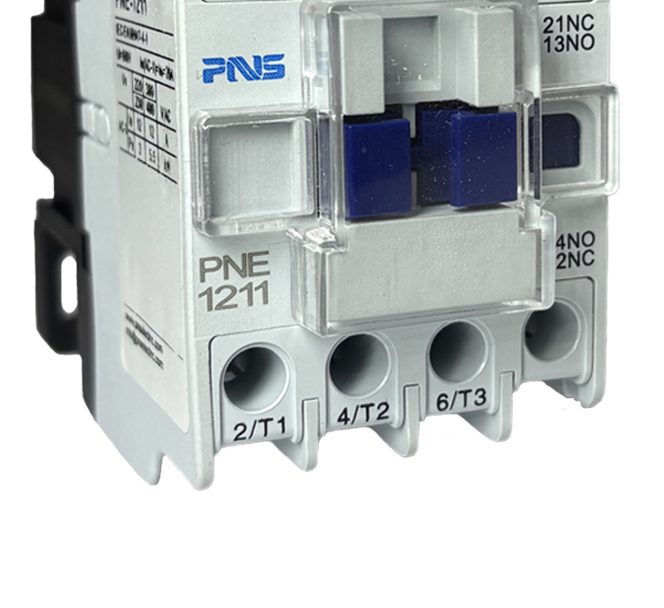

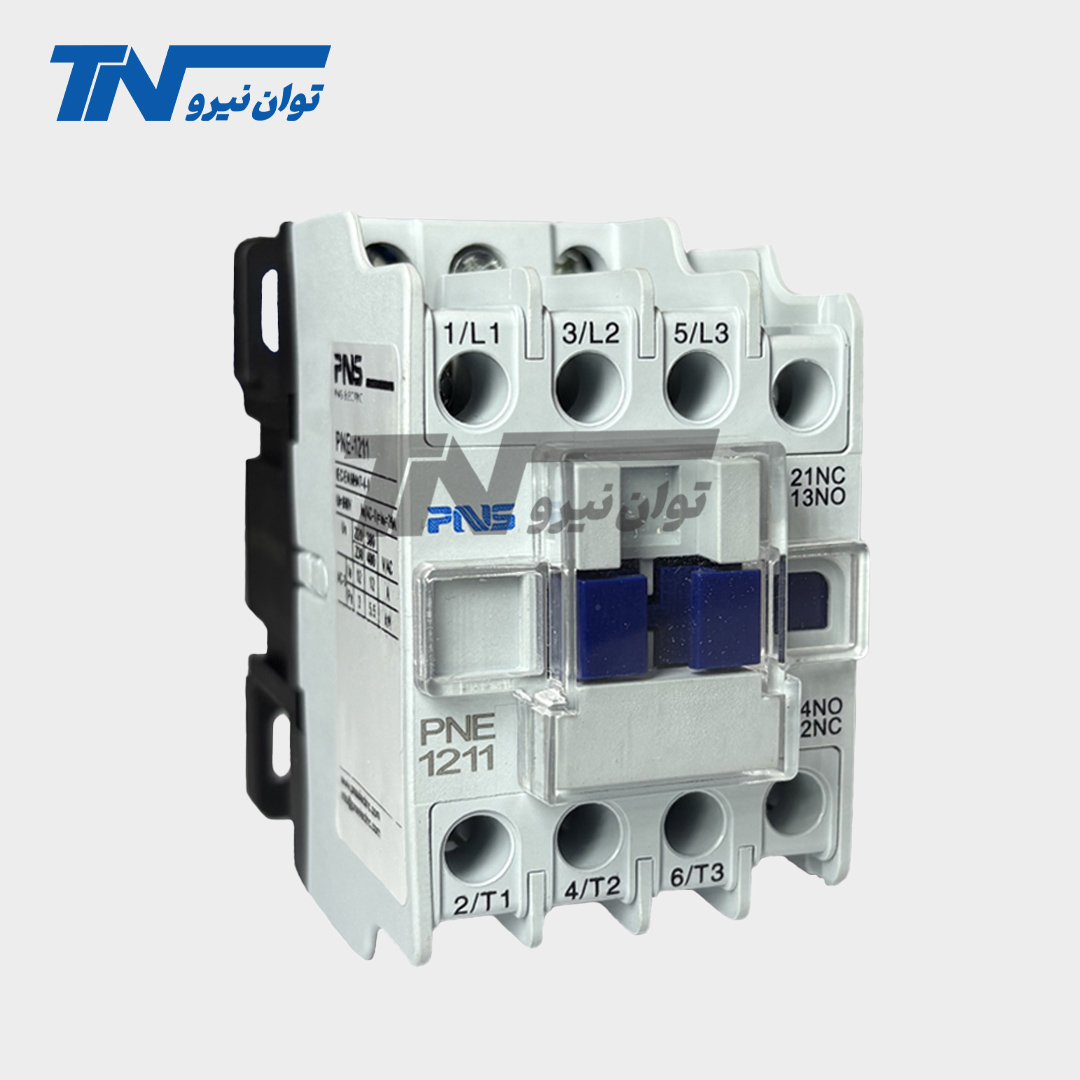

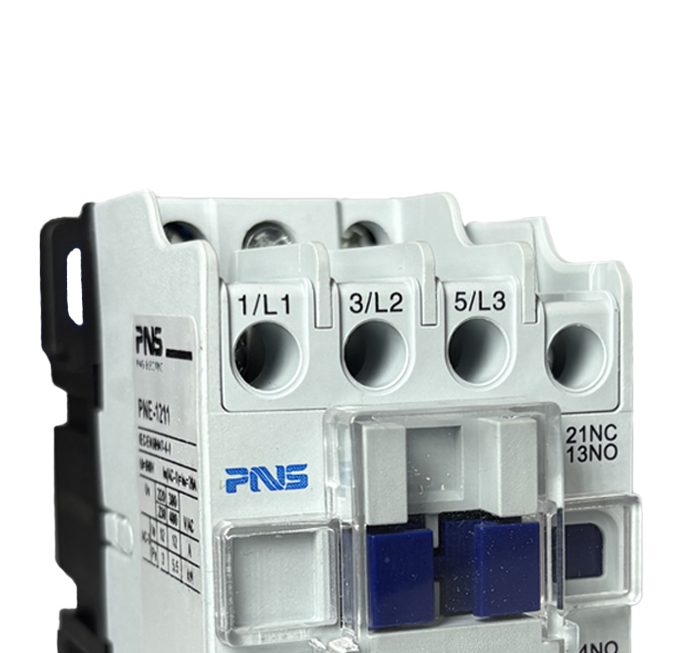

کنتاکتور ۱۲ آمپر پارس نیرو سان (PNS)

ویژگی ها

  • مدل/کد: PNE – 1211
  • جریان نامی: 12A
  • توان نامی :5.5KW
  • کنتاکت قدرت: 3NO
  • کنتاکت کمکی: 1NC+1NO
  • برند PNS ( پارس نیرو سان)
  • ولتاژ بوبین: 24/380V AC_DC
  • قابلیت اتصال تجهیزات جانبی
  • 2 سال گارانتی و خدمات پس از فروش

۱۸.۱۳۴.۰۰۰ ریال

برای اطلاع از درصد تخفیف با ما درتماس باشید

دسته محصول: ,

اشتراک گذاری:

معرفی کنتاکتور ۱۲ آمپر پارس نیرو سان

برای راه‌اندازی یک موتور سه‌فاز در تابلو برق، انتخاب کنتاکتور باید با جریان مصرف‌کننده، نوع مدار فرمان و شرایط عملکرد دستگاه هماهنگ باشد. در چنین شرایطی، کنتاکتورهای جریان پایین یکی از اجزای اصلی سیستم‌های کنترل موتور محسوب می‌شوند.

کنتاکتور ۱۲ آمپر پارس نیرو سان (PNS) محصولی از یک برند ایرانی تجهیزات برق صنعتی است که برای قطع و وصل الکتریکی مدارهای قدرت و کنترل موتورهای دارای ظرفیت متناسب مورد استفاده قرار می‌گیرد. این محصول در فروشگاه توان نیرو کیان با جریان نامی ۱۲ آمپر و توان موتور ۵٫۵ کیلووات معرفی شده است.

ویژگی مهم این کنتاکتور، امکان استفاده در مدارهایی است که روشن و خاموش‌شدن موتور باید از طریق شستی، رله، کنترلر فشار یا سایر تجهیزات فرمان انجام شود. ساختار سه‌پل قدرت به طراح تابلو اجازه می‌دهد تغذیه سه‌فاز موتور را از طریق یک فرمان الکتریکی مدیریت کند.

اگر قصد خرید کنتاکتور ۱۲ آمپر PNS برای ساخت تابلو جدید یا جایگزینی یک کنتاکتور قدیمی را دارید، لازم است قبل از سفارش علاوه بر جریان نامی، کد دقیق مدل، ولتاژ بوبین و آرایش کنتاکت‌های کمکی را مشخص کنید.

برای مشاهده محصولات مشابه می‌توانید به دسته کنتاکتور برق صنعتی فروشگاه توان نیرو کیان مراجعه کنید.

شناخت برند پارس نیرو سان و خانواده کنتاکتورهای PNS

پارس نیرو سان از برندهای ایرانی فعال در حوزه تجهیزات برق فشار ضعیف است. این شرکت در زمینه عرضه و تولید تجهیزات برق صنعتی از جمله کنتاکتور فعالیت می‌کند.

در اطلاعات رسمی تولیدکننده، کنتاکتورهای سری PNC در محدوده جریان نامی ۹ تا ۹۵ آمپر معرفی شده‌اند. همچنین این خانواده برای رده‌های کاری AC-1، AC-3 و AC-4 در نظر گرفته شده است.

وجود ظرفیت‌های مختلف در یک خانواده محصول به کاربران امکان می‌دهد برای کاربردهای گوناگون، از موتورهای کم‌قدرت تا مصرف‌کننده‌های بزرگ‌تر، گزینه‌های متناسب را بررسی کنند.

بااین‌حال، انتخاب یک برند نباید تنها براساس نام سازنده یا قیمت انجام شود. مشخصات واقعی دستگاه، مدار فرمان، شرایط حفاظتی و پشتیبانی محصول نیز اهمیت دارند.

مدل ۱۲ آمپر پارس نیرو سان در فروشگاه توان نیرو کیان با کد PNE-1211 درج شده است. از آنجا که کاتالوگ عمومی قابل دسترس تولیدکننده خانواده PNC را معرفی می‌کند، لازم است نام سری و کد دقیق نسخه موجود هنگام سفارش بررسی شود.

آیا کنتاکتور ۱۲ آمپر PNS برای موتور ۵٫۵ کیلووات مناسب است؟

یکی از مهم‌ترین معیارهای انتخاب این کنتاکتور، جریان درج‌شده روی پلاک موتور است.

برای محصول ۱۲ آمپر PNS، توان نامی ۵٫۵ کیلووات در صفحه فروشگاه اعلام شده است. این ظرفیت معمولاً برای انتخاب کنتاکتور در کاربردهای متعارف موتور سه‌فاز و ولتاژ مرجع مربوط مطرح می‌شود.

اما باید توجه داشت که تمام موتورهای ۵٫۵ کیلووات جریان یکسانی ندارند. نوع موتور، ولتاژ نامی، راندمان، ضریب توان و شرایط بار می‌توانند بر جریان واقعی تأثیر بگذارند.

برای مثال، اگر قصد کنترل موتور یک پمپ صنعتی را دارید، بهتر است ابتدا جریان پلاک موتور را بررسی کنید. سپس جریان مجاز کنتاکتور در رده کاری مناسب را با آن مقایسه کنید.

همچنین اگر موتور در طول روز دفعات زیادی روشن و خاموش می‌شود یا تحت بار سنگین راه‌اندازی می‌شود، شرایط بهره‌برداری باید در انتخاب تجهیزات تأثیر داده شوند.

به همین دلیل، توان ۵٫۵ کیلووات یک راهنمای اولیه انتخاب است و نباید جایگزین بررسی مشخصات الکتریکی موتور شود.

چرا نوع بوبین در خرید کنتاکتور پارس نیرو سان اهمیت دارد؟

یکی از خطاهای رایج در سفارش کنتاکتور این است که خریدار جریان نامی را به‌درستی انتخاب می‌کند، اما هنگام ثبت سفارش به ولتاژ بوبین توجه نمی‌کند.

بوبین بخش الکترومغناطیسی کنتاکتور است و وظیفه تغییر وضعیت کنتاکت‌های اصلی را بر عهده دارد.

برای مثال، در یک تابلو ممکن است تغذیه موتور سه‌فاز ۴۰۰ ولت باشد، اما مدار فرمان از ولتاژ ۲۲۰ ولت AC استفاده کند. در چنین سیستمی، ولتاژ بوبین باید مطابق مدار فرمان انتخاب شود، نه صرفاً مطابق ولتاژ موتور.

پارس نیرو سان برای سری PNC، نسخه‌هایی با ولتاژهای بوبین ۲۴، ۴۸، ۱۱۰، ۲۲۰ و ۳۸۰ ولت AC معرفی کرده است.

این ولتاژها به نسخه‌های مختلف محصول مربوط‌اند و به معنای آن نیستند که یک بوبین با تمام این مقادیر قابل تغذیه است.

در صفحه توان نیرو کیان نیز عبارت ۲۴/380V AC_DC درج شده است. پیش از خرید باید مشخص شود نسخه موجود دقیقاً چه ولتاژ و چه نوع تغذیه‌ای دارد.

در صورت جایگزینی کنتاکتور قدیمی، بررسی ولتاژ درج‌شده روی بوبین قبلی و نقشه فرمان تابلو اهمیت زیادی دارد.

بررسی ساختار کنتاکت‌های اصلی و کمکی

کنتاکتور ۱۲ آمپر پارس نیرو سان در صفحه فروشگاه با سه کنتاکت اصلی قدرت معرفی شده است.

این کنتاکت‌ها برای قطع و وصل مدار تغذیه موتور استفاده می‌شوند و در شرایط عادی، با تحریک بوبین بسته می‌شوند.

در کنار کنتاکت‌های قدرت، کنتاکت‌های کمکی وظیفه اجرای بخشی از منطق مدار فرمان را بر عهده دارند.

کاربرد کنتاکت کمکی باز NO

کنتاکت کمکی باز می‌تواند برای خودنگهداری مدار فرمان استفاده شود.

در مدار استارت و استاپ، زمانی که اپراتور شستی استارت را فشار می‌دهد، بوبین تحریک می‌شود. اگر مدار به‌درستی طراحی شده باشد، کنتاکت کمکی باز می‌تواند پس از رهاکردن شستی استارت مسیر فرمان را برقرار نگه دارد.

کاربرد کنتاکت کمکی بسته NC

کنتاکت کمکی بسته معمولاً در مدارهای اینترلاک یا منطق فرمان استفاده می‌شود.

برای نمونه، در یک مدار با دو کنتاکتور که نباید هم‌زمان فعال شوند، کنتاکت کمکی بسته می‌تواند بخشی از اینترلاک الکتریکی باشد.

در صفحه فروشگاه، آرایش کنتاکت‌های کمکی محصول برابر 1NO + 1NC درج شده است. بااین‌حال، کاتالوگ عمومی سری PNC برای مدل‌های ۹ تا ۳۲ آمپر، یک کنتاکت کمکی باز را به‌عنوان مشخصه استاندارد اعلام می‌کند.

بنابراین هنگام خرید باید آرایش کنتاکت‌های دستگاه موجود از روی کد کامل یا پلاک محصول بررسی شود.

جدول مشخصات کنتاکتور ۱۲ آمپر پارس نیرو سان

مشخصات مقدار یا توضیح
برند پارس نیرو سان (PNS)
نوع دستگاه کنتاکتور الکترومغناطیسی
مدل درج‌شده در فروشگاه PNE-1211
سری معرفی‌شده در سایت تولیدکننده PNC؛ نیازمند تطبیق با کالای موجود
جریان نامی محصول ۱۲ آمپر
توان موتور اعلام‌شده ۵٫۵ کیلووات
تعداد پل اصلی ۳ پل
وضعیت کنتاکت‌های قدرت 3NO
آرایش کنتاکت کمکی درج‌شده در فروشگاه 1NO + 1NC
آرایش استاندارد معرفی‌شده برای PNC در محدوده ۹ تا ۳۲ آمپر 1NO
ولتاژ بوبین براساس کد دقیق محصول
ولتاژهای بوبین AC معرفی‌شده برای خانواده PNC ۲۴، ۴۸، ۱۱۰، ۲۲۰ و ۳۸۰ ولت
رده‌های کاری خانواده PNC AC-1، AC-3 و AC-4
استاندارد معرفی‌شده از سوی سازنده IEC/EN 60947-4-1
قابلیت اتصال تجهیزات جانبی طبق اطلاعات صفحه فروشگاه
گارانتی اعلام‌شده توسط فروشگاه ۲ سال
کاربرد مدارهای قدرت و فرمان صنعتی

توضیح: مشخصات جریان و توان از صفحه همین محصول و اطلاعات عمومی سازنده تهیه شده‌اند. برای درج قطعی شماره مدل، نوع بوبین و آرایش کنتاکت کمکی، تأیید مشخصات فیزیکی محصول لازم است.

کاربرد کنتاکتور ۱۲ آمپر PNS در تابلو پمپ آب

یکی از کاربردهای مناسب برای بررسی این محصول، کنترل موتور پمپ‌های سه‌فاز دارای جریان متناسب است.

در یک تابلو پمپاژ ساده، ممکن است سیستم کنترل فشار یا سطح مخزن، فرمان روشن یا خاموش‌شدن موتور را صادر کند.

در این شرایط، کنتاکتور وظیفه قطع و وصل مدار قدرت را انجام می‌دهد و اجازه می‌دهد فرمان عملکرد موتور از طریق تجهیزات کنترلی مدیریت شود.

اما انتخاب کنتاکتور به‌تنهایی برای تکمیل تابلو کافی نیست.

برای حفاظت موتور باید متناسب با طراحی مدار از تجهیزات حفاظت اضافه‌بار و اتصال کوتاه استفاده شود. همچنین شرایط خشک‌کارکردن پمپ، افت ولتاژ و مشکلات احتمالی شبکه برق نیز ممکن است به تجهیزات حفاظتی و کنترلی دیگری نیاز داشته باشند.

برای مشاهده قطعات مرتبط می‌توانید دسته کلید حرارتی و بی‌ متال را بررسی کنید.

استفاده در تابلوهای فرمان کارگاهی و ماشین‌آلات کوچک

بسیاری از دستگاه‌های کارگاهی برای روشن و خاموش‌کردن موتور سه‌فاز به یک مدار فرمان نیاز دارند.

برای مثال، ممکن است یک دستگاه دارای شستی استارت و استاپ، مدار توقف اضطراری و حفاظت اضافه‌بار باشد.

در چنین سیستمی، کنتاکتور می‌تواند وظیفه اجرای فرمان قطع و وصل موتور را بر عهده بگیرد.

در انتخاب کنتاکتور ۱۲ آمپر پارس نیرو سان برای این کاربرد باید به نوع بار و الگوی کار دستگاه توجه شود.

اگر ماشین‌آلات دارای استارت‌های مکرر، معکوس‌کردن جهت موتور یا حرکت ضربه‌ای باشند، انتخاب براساس رده AC-3 معمولی ممکن است کافی نباشد و لازم است ظرفیت دستگاه در رده کاری مربوط بررسی شود.

همچنین در مدارهای دارای توقف اضطراری، طراحی بخش ایمنی باید مطابق الزامات تجهیزات و ارزیابی خطر ماشین انجام شود؛ استفاده از یک کنتاکتور معمولی به‌تنهایی جایگزین مدار ایمنی مناسب نیست.

آیا کنتاکتور PNS برای کنترل با PLC کاربرد دارد؟

در تابلوهای اتوماسیون، کنتاکتور یکی از تجهیزات متداول برای اجرای فرمان‌های صادرشده از کنترلر صنعتی است.

PLC می‌تواند با توجه به سیگنال سنسورها یا منطق برنامه، دستور روشن یا خاموش‌شدن موتور را صادر کند.

بااین‌حال، خروجی PLC همیشه نباید به‌صورت مستقیم به بوبین کنتاکتور متصل شود.

ولتاژ و توان موردنیاز بوبین باید با ظرفیت خروجی کنترلر تطبیق داده شود و در صورت نیاز از رله واسط استفاده شود.

همچنین برای مدیریت اضافه‌ولتاژهای ناشی از قطع بوبین ممکن است استفاده از تجهیزات حفاظتی مناسب مدار فرمان ضروری باشد.

اگر قرار است وضعیت کنتاکتور به PLC بازگردانده شود، وجود و تعداد کنتاکت‌های کمکی باید از پیش مشخص باشد.

تفاوت کنتاکتور ۱۲ آمپر PNS با مدل ۱۲ آمپر هیوندای

کنتاکتور ۱۲ آمپر پارس نیرو سان و مدل ۱۲ آمپر هیوندای هر دو برای کنترل مدارهای دارای جریان نامی متناسب قابل بررسی هستند، اما نباید آن‌ها را صرفاً به دلیل آمپراژ یکسان، قطعات کاملاً جایگزین در نظر گرفت.

مدل HGC12B هیوندای از خانواده کامپکت HGCB است و برای جریان نامی ۱۲ آمپر در رده AC-3 معرفی می‌شود.

در مقابل، محصول ۱۲ آمپر پارس نیرو سان در فروشگاه توان نیرو کیان با کد PNE-1211 معرفی شده و مشخصات نهایی نسخه آن باید بررسی شود.

برای انتخاب بین این دو محصول باید به جریان مجاز موتور، ولتاژ بوبین، تعداد کنتاکت‌های کمکی، فضای نصب، تجهیزات جانبی و شرایط گارانتی توجه شود.

اگر قصد مقایسه با محصول برند دیگر را دارید، صفحه کنتاکتور ۱۲ آمپر هیوندای نیز قابل بررسی است.

هنگام خرید کنتاکتور ۱۲ آمپر پارس نیرو سان چه اشتباهاتی رخ می‌دهد؟

انتخاب فقط براساس عدد ۱۲ آمپر

جریان نامی کنتاکتور یکی از معیارهای انتخاب است، اما باید مشخص شود این مقدار برای چه رده کاری و شرایطی اعلام شده است.

برای انتخاب موتور، جریان پلاک و شرایط راه‌اندازی اهمیت دارند.

بی‌توجهی به ولتاژ بوبین

انتخاب ولتاژ نامناسب برای بوبین می‌تواند مانع عملکرد صحیح کنتاکتور شود و در شرایطی به تجهیز آسیب برساند.

بنابراین لازم است ولتاژ و نوع تغذیه مدار فرمان با بوبین مطابقت داشته باشند.

فرض یکسان‌بودن تمام کنتاکت‌های کمکی

تعداد کنتاکت‌های کمکی روی عملکرد مدار فرمان تأثیر مستقیم دارد.

در صورت نیاز به کنتاکت کمکی بسته، باید وجود آن در نسخه خریداری‌شده تأیید شود.

استفاده بدون تجهیزات حفاظتی

کنتاکتور برای قطع و وصل مدار طراحی شده و جایگزین حفاظت موتور در برابر اضافه‌بار یا اتصال کوتاه نیست.

به همین دلیل باید مدار با تجهیزات حفاظتی مناسب تکمیل شود.

انتخاب قطعه جایگزین بدون بررسی ابعاد

هنگام تعویض کنتاکتور قبلی باید محل نصب، اتصالات قدرت، ترمینال‌های فرمان و تجهیزات جانبی بررسی شوند.

حتی دو کنتاکتور با جریان نامی یکسان ممکن است از نظر ابعاد و پیکربندی متفاوت باشند.

قیمت کنتاکتور ۱۲ آمپر پارس نیرو سان

قیمت کنتاکتور ۱۲ آمپر PNS می‌تواند تحت تأثیر موجودی بازار، نوع بوبین، کد دقیق محصول و شرایط فروش تغییر کند.

در هنگام مقایسه قیمت با محصولات دیگر، بهتر است تنها به جریان نامی توجه نشود و مشخصات مدار فرمان، کنتاکت‌های کمکی و خدمات پس از فروش نیز در نظر گرفته شوند.

یکی از نکات مهم درباره محصول حاضر، وجود گارانتی دو ساله در اطلاعات فروشگاه است. شرایط دقیق و دامنه پوشش این گارانتی بهتر است قبل از سفارش بررسی شود.

برای استعلام قیمت روز و موجودی، می‌توانید از طریق صفحه محصول در فروشگاه توان نیرو کیان اقدام کنید.

خرید کنتاکتور ۱۲ آمپر PNS از توان نیرو کیان

اگر برای کنترل موتور سه‌فاز، تعمیر تابلو برق یا ساخت مدار فرمان به کنتاکتور ۱۲ آمپر نیاز دارید، محصول پارس نیرو سان می‌تواند یکی از گزینه‌های قابل بررسی باشد.

این کنتاکتور در صفحه توان نیرو کیان با جریان نامی ۱۲ آمپر، توان ۵٫۵ کیلووات و قابلیت اتصال تجهیزات جانبی معرفی شده است.

برای انتخاب نسخه مناسب، بهتر است جریان موتور، ولتاژ بوبین، تعداد کنتاکت‌های کمکی و کد دقیق دستگاه مشخص شوند.

فروشگاه توان نیرو کیان امکان استعلام قیمت و دریافت مشاوره فنی را فراهم کرده است.

برای مشاهده محصولات دیگر این برند نیز می‌توانید به صفحه محصولات پارس نیرو سان PNS مراجعه کنید.

سؤالات متداول درباره کنتاکتور ۱۲ آمپر پارس نیرو سان

کنتاکتور ۱۲ آمپر PNS برای موتور چند کیلووات مناسب است؟

در صفحه فروشگاه، توان نامی محصول ۵٫۵ کیلووات اعلام شده است. انتخاب نهایی باید با بررسی جریان پلاک موتور، ولتاژ شبکه و رده کاری انجام شود.

کنتاکتور پارس نیرو سان ساخت کدام کشور است؟

پارس نیرو سان یک برند ایرانی در حوزه تجهیزات برق صنعتی است و کارخانه آن در شهرک صنعتی صفادشت معرفی شده است.

مدل کنتاکتور ۱۲ آمپر PNS چیست؟

در صفحه توان نیرو کیان کد PNE-1211 درج شده است؛ اما سایت رسمی سازنده خانواده PNC را معرفی می‌کند. بهتر است کد مدل از روی پلاک محصول تأیید شود.

ولتاژ بوبین کنتاکتور ۱۲ آمپر PNS چقدر است؟

تولیدکننده برای خانواده PNC ولتاژهای بوبین AC مختلفی معرفی کرده است. مقدار دقیق نسخه خریداری‌شده باید از روی کد سفارش و پلاک دستگاه مشخص شود.

آیا کنتاکتور ۱۲ آمپر پارس نیرو سان کنتاکت کمکی دارد؟

بله، اما آرایش دقیق باید تأیید شود. صفحه فروشگاه 1NO + 1NC نوشته و مشخصات عمومی تولیدکننده برای سری PNC در این محدوده جریان، 1NO را ذکر کرده است.

آیا کنتاکتور PNS برای پمپ آب مناسب است؟

در صورت مطابقت جریان و شرایط راه‌اندازی موتور پمپ با ظرفیت دستگاه، این کنتاکتور می‌تواند در مدار کنترل پمپ سه‌فاز استفاده شود.

آیا می‌توان این کنتاکتور را با PLC کنترل کرد؟

بله، به شرط هماهنگی ولتاژ و توان بوبین با مدار فرمان و استفاده از رله واسط در صورت نیاز.

آیا کنتاکتور ۱۲ آمپر PNS حفاظت اضافه‌بار دارد؟

خیر. برای حفاظت موتور باید تجهیزات مناسب به‌صورت جداگانه در مدار پیش‌بینی شوند.

تفاوت کنتاکتور ۱۲ آمپر پارس نیرو سان و هیوندای چیست؟

این دو محصول از برندها و خانواده‌های فنی متفاوت هستند. هنگام مقایسه باید مشخصات دقیق، ولتاژ بوبین، کنتاکت‌های کمکی، نحوه نصب و شرایط فروش بررسی شود.

گارانتی کنتاکتور ۱۲ آمپر PNS چقدر است؟

در صفحه توان نیرو کیان دو سال گارانتی و خدمات پس از فروش اعلام شده است. شرایط دقیق آن باید هنگام خرید تأیید شود.

برای استعلام قیمت کنتاکتور ۱۲ آمپر PNS چه اطلاعاتی لازم است؟

جریان و توان موتور، ولتاژ بوبین، کنتاکت کمکی موردنیاز و کد دقیق نسخه دستگاه، مهم‌ترین اطلاعات برای استعلام محصول هستند.
