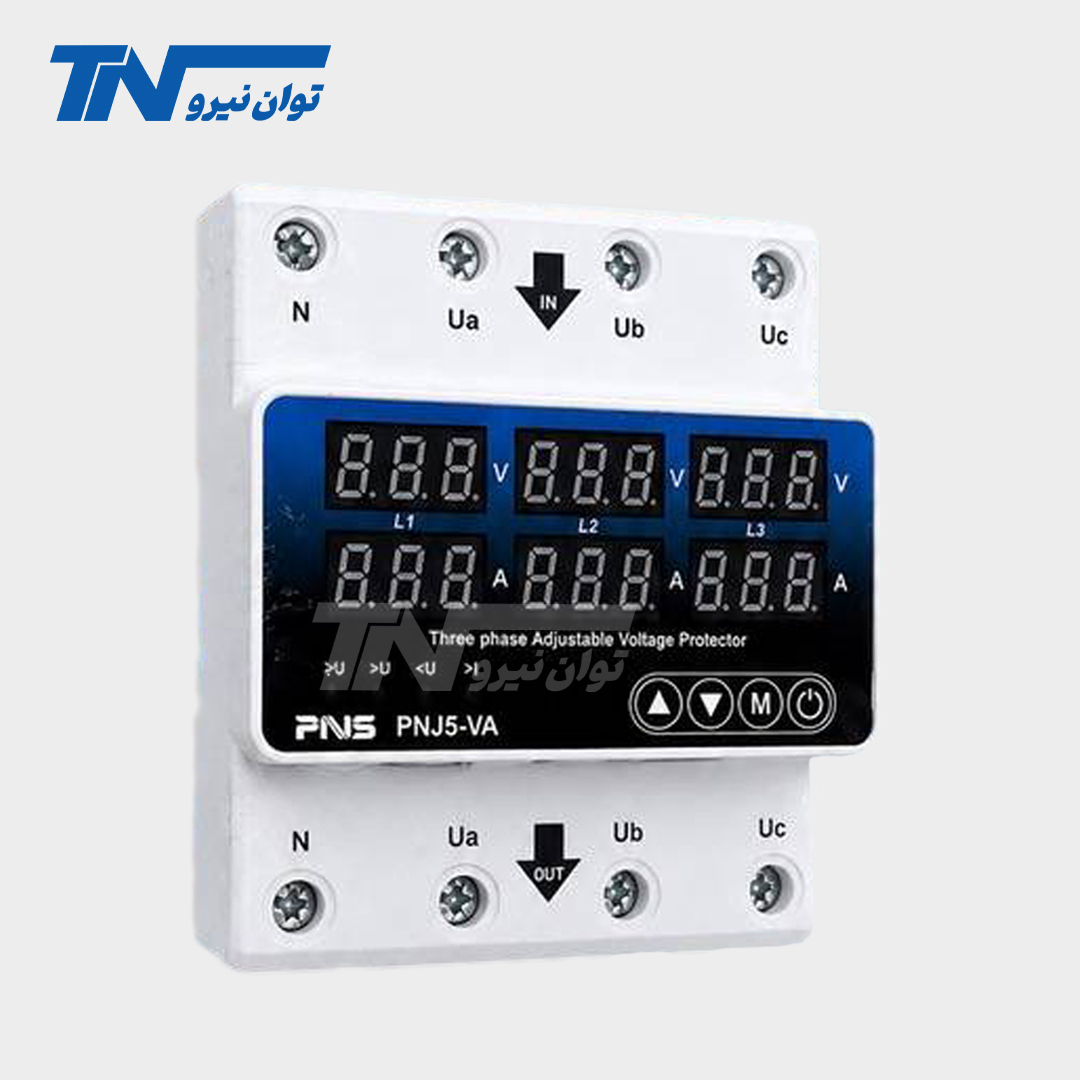

محافظ ولتاژ و جریان چهار پل ۸۰آمپر دیجیتال پارس‌نیروسان(PNS)

ویژگی ها

  • کد: PNJ5-VA-4P-80A
  • جریان نامی: 80A
  • امکان تنظیم اضافه جریان 1 الی 80آمپر
  • امکان تنظیم اضافه‌ولتاژ 230 الی 300 ولت AC
  • امکان تنظیم کاهش‌ولتاژ 210 الی 140 ولت AC
  • امکان تنظیم زمان تاخیر قطع و وصل از 1 الی 500ثانیه
  • زمان تاخیر کاهش/افزایش ولتاژ و جریان 1 الی400 ثانیه
  • دارای 2 سال گارانتی و خدمات پس از فروش + طرح تعویض

در انبار موجود نمی باشد

۴۶.۰۷۵.۰۰۰ ریال

برای اطلاع از درصد تخفیف با ما درتماس باشید

اشتراک گذاری:

معرفی محافظ ولتاژ چهار پل دیجیتال پارس نیروسان (PNS)

محافظ ولتاژ چهار پل دیجیتال پارس نیروسان (PNS) محصولی جدید از این شرکت PNS است که محافظت از تجهیزات الکتریکی را در مقابل اضافه و کاهش ولتاژ و اضافه جریان بر عهده دارد و درون تابلو برق نصب می‌شود. این دستگاه دارای پنل نمایشگر دیجیتال جهت نمایش وضعیت اتصال و خطای مربوطه ولتاژ و جریان می‌باشد که امکان تنظیم زمان تاخیر قطع و وصل رله را نیز دارد؛ در صورت بروز خطا بلافاصله جریان را به واسطه‌ رله قطع کرده سپس بعد از تاخیر تعریف شده، مجدد اتصال را برقرار می‌کند.

همچنین این محصول دارای واکنش سریع و حفاظت کامل مدار و تجهیزات در برابر خطای اضافه/کاهش ولتاژ همچنین اضافه جریان بوده و به علت ایفای نقش کلیدی در تجهیز تابلو برق‌های نیمه سنگین و صنعتی، سیستم های تهویه، سرمایشی، گرمایشی، پمپ ها و کمپرسور ها و موتورخانه ها و… پر استفاده است زیرا که ایمنی فعالیت تجهیزات و خطوط همراه با عملکرد مطمئن؛ فقط از این محصول انتظار می‌رود.

مزایای محافظ ولتاژ تکفاز دیجیتال PNS اعم از؛

  • نصب سریع و آسان
  • کیفیت عالی و طول عمر بالا
  • مطابق با استاندارد های بین المللی
  • کاهش هزینه تعمیرات ناشی از خرابی تجهیزات
  • دقت هرچه تمام‌تر در حفاظت و اندازه‌گیری مقادیر
  • دارای گارانتی و خدمات پس از فروش طولانی مدت
  • عملکرد کاملاً هوشمند و نمایش لحظه‌ای ولتاژ و جریان
  • کاهش هزینه های بررسی و رسیدگی مکرر به تجهیزات

خرید محافظ ولتاژ و جریان چهار پل ۸۰ آمپر پارس نیروسان مدل PNJ5-VA-4P-80A

در یک تابلوی برق سه‌فاز، شرایط تغذیه همیشه برای تمام فازها یکسان نیست. ممکن است ولتاژ یکی از فازها کاهش پیدا کند، درحالی‌که دو فاز دیگر همچنان در محدوده قابل قبول قرار دارند. همچنین ممکن است جریان یک فاز به دلیل توزیع نامناسب بار از جریان فازهای دیگر بیشتر شود.

در چنین شرایطی، پایش جداگانه پارامترهای الکتریکی اهمیت پیدا می‌کند.

محافظ ولتاژ و جریان چهار پل ۸۰ آمپر پارس نیروسان مدل PNJ5-VA-4P-80A برای کنترل افت ولتاژ، افزایش ولتاژ و اضافه‌جریان در مدارهای سه‌فاز طراحی شده است.

این دستگاه دارای شش نمایشگر دیجیتال است که سه عدد از آن‌ها مقادیر ولتاژ و سه عدد دیگر جریان فازها را نمایش می‌دهند. به این ترتیب، کاربر می‌تواند وضعیت سه فاز را به‌صورت هم‌زمان مشاهده کند و در صورت بروز خطا، بررسی دقیق‌تری انجام دهد.

جریان نامی دستگاه ۸۰ آمپر است و حد اضافه‌جریان آن از ۱ تا ۸۰ آمپر قابل تنظیم معرفی شده است. همچنین محدوده‌های تنظیم افزایش و کاهش ولتاژ و زمان‌های عملکرد، امکان هماهنگ‌کردن رفتار محافظ با نیاز مدار را فراهم می‌کنند.

برای مشاهده سایر تجهیزات مرتبط می‌توانید از دسته تجهیزات حفاظتی و اندازه‌گیری در فروشگاه توان نیرو کیان استفاده کنید.

چرا در تابلو سه‌فاز باید ولتاژ هر فاز جداگانه بررسی شود؟

در یک مدار سه‌فاز دارای نول، ممکن است مصرف‌کننده‌های مختلف بین هر فاز و نول قرار گرفته باشند.

برای مثال، در یک کارگاه ممکن است روشنایی روی یک فاز، تجهیزات اداری روی فاز دیگر و بخشی از تجهیزات خدماتی روی فاز سوم قرار داشته باشند.

در این شرایط، بارگذاری فازها لزوماً برابر نیست و وضعیت ولتاژ هر فاز نیز ممکن است متفاوت باشد.

اگر فقط یک مقدار ولتاژ کلی بررسی شود، امکان مشاهده اختلاف وضعیت بین فازها محدود خواهد بود.

محافظ چهارپل پارس نیروسان دارای سه نمایشگر مستقل ولتاژ است و مقادیر هر فاز را به کاربر نشان می‌دهد.

این ویژگی در زمان بررسی اختلالات برق ورودی، مقایسه ولتاژ فازها و عیب‌یابی اولیه تابلو کاربرد دارد.

البته نمایش اختلاف ولتاژها به معنای وجود یک قابلیت مستقل و قابل تنظیم برای حفاظت عدم تقارن ولتاژ نیست؛ چنین قابلیتی باید به‌صورت مشخص در مدارک فنی سازنده تأیید شود.

نمایش هم‌ زمان سه جریان چه مزیتی دارد؟

یکی از تفاوت‌های مهم PNJ5-VA-4P-80A با محافظ‌های تک‌فاز، نمایش جریان در سه مسیر فاز است.

فرض کنید جریان فاز اول ۳۵ آمپر، فاز دوم ۴۸ آمپر و فاز سوم ۶۰ آمپر باشد.

این اختلاف می‌تواند به توزیع متفاوت مصرف‌کننده‌های تک‌فاز بین فازها مربوط باشد.

با مشاهده جریان هر فاز، مسئول نگهداری تابلو می‌تواند اطلاعات اولیه‌ای درباره وضعیت توزیع بار به دست آورد.

اگر یکی از فازها به حد اضافه‌جریان تنظیم‌شده نزدیک شود، لازم است وضعیت مصرف‌کننده‌های متصل به همان مسیر بررسی شود.

البته این دستگاه جایگزین تجهیزات تخصصی تحلیل کیفیت توان، هارمونیک یا ثبت پیوسته داده‌ها نیست.

نمایشگر جریان برای نظارت بر وضعیت لحظه‌ای و تنظیمات حفاظتی استفاده می‌شود.

چهارپل بودن محافظ پارس نیروسان به چه معناست؟

این محصول در گروه محافظ‌های چهارپل عرضه می‌شود و برای سیستم سه‌فاز دارای نول طراحی شده است.

در نقشه اتصال دستگاه، ترمینال‌های مربوط به فازهای Ua، Ub و Uc و همچنین ترمینال N مشخص شده‌اند.

وجود مسیر نول در این ساختار اهمیت دارد؛ زیرا دستگاه براساس آرایش اتصال اعلام‌شده توسط سازنده نصب می‌شود.

اما یک نکته فنی باید رعایت شود: تعداد پل‌های دستگاه به‌تنهایی برای تعیین تمام جزئیات عملکرد کنتاکت‌های داخلی کافی نیست.

برای مثال، اینکه نول دقیقاً با چه ساختاری قطع یا متصل می‌شود، باید از نقشه فنی و مشخصات قطعات داخلی تأیید شود.

بنابراین هنگام نصب محافظ چهارپل نباید آرایش ترمینال‌های آن با محافظ‌های دوپل یکسان فرض شود.

همچنین هادی حفاظتی ارت، جایگزین نول نیست و نباید به ترمینال N دستگاه متصل شود.

آیا محافظ چهارپل ۸۰ آمپر برای برق سه‌فاز ۳۸۰ ولت مناسب است؟

این محافظ برای استفاده در شبکه سه‌فاز دارای نول معرفی شده است.

در یک شبکه متداول سه‌فاز ۴۰۰/۲۳۰ ولت، مقدار ولتاژ بین هر فاز و نول حدود ۲۳۰ ولت و ولتاژ بین دو فاز حدود ۴۰۰ ولت است.

از آنجا که محدوده تنظیم افزایش و کاهش ولتاژ این مدل در حدود ولتاژ فاز به نول تعریف شده، نباید مقادیر ۲۳۰ تا ۳۰۰ ولت را با ولتاژ خط به خط اشتباه گرفت.

برای مثال، تنظیم حد بالای ولتاژ روی ۲۵۰ ولت به معنی تعیین حداکثر ولتاژ خط به خط روی ۲۵۰ ولت نیست.

در زمان انتخاب، باید نوع شبکه، ولتاژ نامی و نحوه اتصال نول با مشخصات دستگاه سازگار باشند.

همچنین اگر تابلو دارای شبکه سه‌فاز بدون نول است، نباید بدون بررسی رسمی سازنده از این مدل استفاده شود.

تنظیم Uo برای تشخیص افزایش ولتاژ

پارامتر Uo در دفترچه PNJ5-VA برای تعیین حد بالای ولتاژ استفاده می‌شود.

محدوده تنظیم این پارامتر از ۲۳۰ تا ۳۰۰ ولت اعلام شده است.

برای مثال، اگر مقدار Uo برابر ۲۵۰ ولت تعیین شود، دستگاه براساس منطق حفاظتی خود افزایش ولتاژ بیش از مقدار تنظیم‌شده را بررسی می‌کند.

پس از تحقق شرایط خطا، قطع خروجی مطابق عملکرد دستگاه انجام می‌شود.

انتخاب مقدار Uo باید با توجه به محدوده مجاز تجهیزات متصل به تابلو صورت گیرد.

تنظیم مقدار بسیار بالا صرفاً برای جلوگیری از قطع برق، می‌تواند باعث شود مصرف‌کننده‌ها در ولتاژی فراتر از محدوده مناسب خود باقی بمانند.

از طرف دیگر، تنظیم بسیار نزدیک به مقدار عادی شبکه نیز ممکن است موجب عملکردهای مکرر و غیرضروری شود.

تنظیم UL برای تشخیص افت ولتاژ

پارامتر UL به حد پایین ولتاژ مربوط است.

این مقدار در بازه ۱۴۰ تا ۲۱۰ ولت قابل تنظیم معرفی شده است.

اگر ولتاژ یکی از مسیرهای تحت پایش از حد تعیین‌شده کمتر شود، محافظ می‌تواند طبق زمان تأخیر مربوط واکنش نشان دهد.

برای مثال، ممکن است در زمان افزایش مصرف، ولتاژ یک فاز به دلیل شرایط شبکه یا مشکل اتصالات کاهش پیدا کند.

در چنین وضعیتی، بررسی مقدار نمایشگر هر فاز می‌تواند به تشخیص مسیر دارای مشکل کمک کند.

اما پایین‌آوردن مقدار UL تا حداقل ۱۴۰ ولت بدون توجه به تجهیزات متصل، انتخاب مناسبی نیست.

محدوده عملکرد مجاز هر مصرف‌کننده باید مشخص باشد و تنظیم محافظ بر همان اساس انجام شود.

پارامتر ULt؛ تنظیم زمان واکنش به افت ولتاژ

در دفترچه اختصاصی دستگاه، پارامتر ULt برای تعیین تأخیر قطع در شرایط افت ولتاژ معرفی شده است.

بازه تنظیم آن از ۱ تا ۴۰۰ ثانیه است.

وجود چنین تنظیمی به کاربر متخصص اجازه می‌دهد رفتار محافظ را متناسب با نیاز مدار تعیین کند.

بااین‌حال، انتخاب زمان طولانی برای قطع افت ولتاژ همیشه مناسب نیست.

برای مثال، اگر مصرف‌کننده نسبت به افت ولتاژ حساس باشد، تأخیر بیش از اندازه ممکن است با الزامات حفاظتی آن سازگار نباشد.

بنابراین ULt باید با توجه به محدوده تحمل تجهیزات و مشخصات فرآیند تنظیم شود.

پارامتر Io؛ انتخاب حد اضافه‌جریان

در مدل PNJ5-VA-4P-80A، پارامتر Io برای تعیین حد اضافه‌جریان استفاده می‌شود.

این مقدار در بازه ۱ تا ۸۰ آمپر قابل تنظیم معرفی شده است.

فرض کنید در یک تابلو، مقدار حد اضافه‌جریان متناسب با ظرفیت مجاز مدار تعیین شده باشد.

اگر جریان از شرایط تنظیم‌شده فراتر برود، دستگاه می‌تواند پس از تأخیر مربوط، خروجی را قطع کند.

اما عدد ۸۰ آمپر نباید برای تمام مدارها به‌عنوان مقدار پیش‌فرض انتخاب شود.

ممکن است کلید اصلی، کابل یا بعضی اجزای مدار برای جریانی کمتر از این مقدار طراحی شده باشند.

در این شرایط، افزایش حد تنظیمی محافظ ظرفیت واقعی سیم‌کشی را تغییر نمی‌دهد.

همچنین باید توجه کرد که این محافظ جایگزین کلید حفاظتی اتصال کوتاه با قدرت قطع مشخص نیست.

برای مشاهده تجهیزات مکمل می‌توانید دسته کلیدهای اتوماتیک کامپکت و هوایی را بررسی کنید.

پارامتر Iot؛ تأخیر قطع در اضافه‌جریان

پارامتر Iot برای تعیین زمان تأخیر عملکرد در شرایط اضافه‌جریان معرفی شده است.

این تنظیم می‌تواند در نحوه واکنش دستگاه به افزایش جریان تأثیر داشته باشد.

برای مثال، در بعضی بارها ممکن است تغییرات کوتاه‌مدت جریان بخشی از شرایط طبیعی عملکرد باشند.

اما انتخاب تأخیر باید با مشخصات مصرف‌کننده و الزامات حفاظت مدار سازگار باشد.

اگر زمان تأخیر بیش از مقدار مجاز انتخاب شود، ممکن است تجهیزات برای مدت نامناسبی در شرایط اضافه‌جریان باقی بمانند.

به همین دلیل، مقدار Iot نباید صرفاً برای جلوگیری از قطع مکرر دستگاه افزایش یابد.

پیش از تغییر این پارامتر لازم است علت افزایش جریان مشخص شود.

پارامتر Irt و خطر وصل مجدد پس از اضافه‌جریان

یکی از مهم‌ترین ویژگی‌های این مدل، قابلیت تنظیم زمان وصل مجدد پس از خطای اضافه‌جریان است.

در دفترچه دستگاه، پارامتر Irt برای این موضوع معرفی شده و بازه آن از ۱ تا ۴۰۰ ثانیه است.

این قابلیت می‌تواند در بعضی مدارهای دارای نیاز به وصل مجدد خودکار کاربرد داشته باشد.

اما باید یک موضوع ایمنی مهم را در نظر گرفت.

وصل مجدد خودکار پس از اضافه‌جریان در همه ماشین‌آلات و تابلوها مجاز نیست.

اگر خطای اضافه‌جریان ناشی از اتصال نامناسب، خرابی مصرف‌کننده یا افزایش غیرعادی بار باشد، وصل مجدد بدون برطرف‌شدن علت می‌تواند شرایط نامطلوب را تکرار کند.

به همین دلیل، سازنده نیز توصیه کرده است که در صورت قطع ناشی از اضافه‌جریان، مصرف‌کننده‌های متصل بررسی شوند و در صورت لزوم از خروجی دستگاه جدا گردند.

برای کاربردهایی که راه‌اندازی ناخواسته خطرناک است، باید اینترلاک‌ها و مدار فرمان ایمن متناسب پیش‌بینی شوند.

جدول مشخصات فنی محافظ ولتاژ و جریان چهار پل ۸۰ آمپر PNS

مشخصات مقدار
برند پارس نیروسان (PNS)
مدل کامل PNJ5-VA-4P-80A
خانواده PNJ5-VA
نوع محصول محافظ دیجیتال ولتاژ و جریان سه‌فاز
تعداد پل چهار پل
اتصال سه فاز و نول
جریان نامی ۸۰ آمپر
محدوده تنظیم اضافه‌جریان ۱ تا ۸۰ آمپر
تنظیم Uo ۲۳۰ تا ۳۰۰ ولت
تنظیم UL ۱۴۰ تا ۲۱۰ ولت
تنظیم ULt ۱ تا ۴۰۰ ثانیه
تنظیم Io ۱ تا ۸۰ آمپر
تنظیم Iot طبق جدول پارامترهای دفترچه مدل
تنظیم Irt ۱ تا ۴۰۰ ثانیه
نمایشگر ولتاژ سه نمایشگر دیجیتال
نمایشگر جریان سه نمایشگر دیجیتال
نشانگر اضافه‌ولتاژ دارد
نشانگر کاهش ولتاژ دارد
نشانگر اضافه‌جریان دارد
نمایش وضعیت وصل دارد
نصب داخل تابلو برق
حفاظت اتصال کوتاه نیازمند کلید حفاظتی مجزا
استفاده برای ایزولاسیون تعمیراتی مجاز نیست
گارانتی درج‌شده در فروشگاه دو سال
مدت گارانتی روی دفترچه اختصاصی ۱۸ ماه
ابعاد و درجه حفاظت نیازمند تأیید مشخصات نسخه تحویلی

نشانگرهای دستگاه چه وضعیتی را اعلام می‌کنند؟

روی پنل دستگاه چهار نشانگر اصلی وجود دارد.

نشانگر وضعیت وصل، فعال‌بودن خروجی را اعلام می‌کند.

نشانگر اضافه‌ولتاژ به شرایطی مربوط است که ولتاژ از حد بالای تعیین‌شده فراتر رفته باشد.

نشانگر کاهش ولتاژ برای اعلام وضعیت افت ولتاژ استفاده می‌شود.

نشانگر اضافه‌جریان نیز وضعیت افزایش جریان نسبت به حد تنظیم‌شده را نشان می‌دهد.

وجود این نشانگرها در کنار شش نمایشگر عددی، امکان بررسی اولیه خطا را فراهم می‌کند.

برای مثال، اگر نشانگر کاهش ولتاژ فعال شده باشد، می‌توان مقادیر ولتاژ فازها را با حدود تعریف‌شده مقایسه کرد.

در حالت اضافه‌جریان نیز باید مشخص شود کدام مصرف‌کننده‌ها یا مسیرهای تغذیه باعث افزایش بار شده‌اند.

دکمه M و کلیدهای افزایش و کاهش چه کاربردی دارند؟

در پنل جلوی PNJ5-VA چهار دکمه برای دسترسی به تنظیمات و کنترل پارامترها وجود دارد.

با استفاده از دکمه M می‌توان وارد منوی تنظیمات شد و مقادیر پارامترها را مشاهده کرد.

کلید فلش بالا برای افزایش مقدار پارامتر و فلش پایین برای کاهش آن استفاده می‌شود.

دکمه سمت راست نیز برای ذخیره تنظیمات و خروج از منوی مربوط در نظر گرفته شده است.

این ساختار امکان انجام تنظیمات اصلی از پنل جلویی را فراهم می‌کند.

بااین‌حال، تغییر تنظیمات حفاظتی بهتر است توسط فرد دارای صلاحیت و پس از بررسی مدار انجام شود؛ زیرا مقادیر نامناسب می‌توانند عملکرد حفاظتی دستگاه را تحت تأثیر قرار دهند.

چرا محافظ چهارپل برق تابلو را به‌صورت مکرر قطع می‌کند؟

قطع مکرر خروجی می‌تواند به دلایل مختلفی رخ دهد.

یکی از احتمال‌ها، افت ولتاژ یکی از فازها به کمتر از حد تنظیم‌شده است.

در شرایط دیگر، افزایش ولتاژ یا عبور جریان از مقدار Io می‌تواند عامل عملکرد دستگاه باشد.

گاهی نیز زمان‌های تأخیر متناسب با نیاز مدار تنظیم نشده‌اند.

برای مثال، اگر یک مصرف‌کننده هنگام راه‌اندازی جریان بالایی بکشد، لازم است شرایط شروع به کار آن و منطق حفاظتی مدار بررسی شود.

اما نباید فقط برای جلوگیری از قطع مکرر، حد جریان را به ۸۰ آمپر افزایش داد یا زمان‌های قطع را بیش از حد طولانی کرد.

بهتر است ابتدا وضعیت بار، کیفیت اتصالات، جریان هر فاز و پیام خطای دستگاه بررسی شوند.

آیا محافظ چهارپل برای تابلوهای تجاری مناسب است؟

در برخی واحدهای تجاری و خدماتی، چند گروه مصرف‌کننده از یک تابلوی سه‌فاز تغذیه می‌شوند.

این مصرف‌کننده‌ها ممکن است روی فازهای مختلف قرار گرفته باشند و جریان متفاوتی مصرف کنند.

در چنین شرایطی، نمایش هم‌زمان جریان و ولتاژ سه فاز می‌تواند برای بررسی وضعیت بار مفید باشد.

همچنین امکان تنظیم حد اضافه‌جریان و حدود ولتاژ می‌تواند بخشی از طراحی حفاظت تغذیه را تشکیل دهد.

اما مناسب‌بودن مدل ۸۰ آمپر به جریان انشعاب، ظرفیت کلید بالادست، سطح مقطع کابل‌ها و نیاز واقعی مدار بستگی دارد.

اگر مجموع مصرف‌کننده‌ها بیشتر از ظرفیت مجاز طراحی باشد، نصب محافظ ۸۰ آمپر به‌تنهایی مشکل را برطرف نمی‌کند.

آیا محافظ PNJ5-VA برای موتور سه‌فاز مناسب است؟

این دستگاه در مدارهای سه‌فاز دارای نول می‌تواند برای پایش ولتاژ و جریان مورد بررسی قرار گیرد.

اما استفاده از آن برای موتور باید با بررسی مشخصات موتور و مدار فرمان انجام شود.

برای مثال، اگر موتور دارای جریان راه‌اندازی بالایی باشد، تنظیم اضافه‌جریان و زمان قطع باید با آن سازگار باشند.

همچنین این محافظ جایگزین حفاظت اختصاصی موتور در تمام شرایط نیست.

برای نمونه، حفاظت حرارتی سیم‌پیچ، کنترل بار مکانیکی، حفاظت اتصال کوتاه و الزامات توقف ایمن ممکن است به تجهیزات دیگری نیاز داشته باشند.

برای بررسی تجهیزات مکمل می‌توانید دسته کلید حرارتی و بی‌ متال را مشاهده کنید.

تفاوت محافظ چهارپل با محافظ جان چهارپل چیست؟

محافظ ولتاژ و جریان چهارپل پارس نیروسان با کلید محافظ جان چهارپل تفاوت دارد.

این محصول برای پایش ولتاژ و اضافه‌جریان مطابق تنظیمات معرفی‌شده طراحی شده است.

اما کلید محافظ جان یا RCD برای تشخیص جریان تفاضلی یا نشتی جریان استفاده می‌شود.

بنابراین نباید صرفاً به دلیل چهارپل‌بودن، دستگاه را دارای قابلیت حفاظت نشتی جریان دانست.

همچنین وجود نمایشگر ولتاژ و جریان در این محصول به معنی اندازه‌گیری جریان نشتی نیست.

در مدارهایی که حفاظت نشتی جریان موردنیاز است، تجهیز مناسب باید جداگانه انتخاب شود.

برای مشاهده تجهیزات مرتبط می‌توانید دسته کلید مینیاتوری و محافظ جان را بررسی کنید.

آیا محافظ PNJ5-VA جایگزین کلید اصلی تابلو است؟

خیر. در دفترچه اختصاصی پارس نیروسان صراحتاً اشاره شده است که این دستگاه برای ایزولاسیون در زمان تعمیرات مناسب نیست.

بنابراین پیش از تعمیر یا سرویس تابلو، باید تغذیه با وسیله مناسب قطع و ایمن‌سازی شود.

همچنین این محافظ برای حفاظت اتصال کوتاه به‌تنهایی کافی نیست و استفاده از کلید مینیاتوری یا تجهیز حفاظتی مناسب ضروری است.

این موضوع در تابلوهایی با جریان بالا اهمیت زیادی دارد؛ زیرا انتخاب نادرست کلید حفاظتی و سطح مقطع کابل می‌تواند خطرات جدی ایجاد کند.

نکات نصب محافظ ولتاژ و جریان چهارپل PNS

اولین نکته، رعایت جهت صحیح ورودی و خروجی دستگاه است.

در نقشه مدل PNJ5-VA، جهت ورودی با عبارت IN و مسیر خروجی با OUT مشخص شده است.

فازهای مربوط باید به ترمینال‌های Ua، Ub و Uc طبق نقشه سازنده متصل شوند.

همچنین ترمینال N باید مطابق دستورالعمل برای نول استفاده شود.

در هنگام نصب، ترتیب هادی‌ها و محل ترمینال‌ها باید دقیقاً با راهنمای رسمی دستگاه تطبیق داده شوند.

استفاده از سطح مقطع نامناسب کابل، اتصال شل ترمینال یا نصب در محیط نامناسب می‌تواند باعث ایجاد مشکل شود.

علاوه بر این، دستگاه نباید به‌عنوان تنها وسیله قطع و ایزولاسیون مدار برای تعمیرات استفاده شود.

برای انتخاب ملزومات نصب می‌توانید دسته ریل و داکت تابلویی را مشاهده کنید.

نصب و تنظیم باید توسط فرد دارای صلاحیت و مطابق مقررات ایمنی برق انجام شود.

تفاوت محافظ چهارپل ۸۰ آمپر با مدل دوپل ۸۰ آمپر پارس نیروسان

این دو محصول با وجود جریان نامی یکسان، برای شبکه‌های متفاوتی معرفی شده‌اند.

مدل PNJ5-VA-4P-80A برای مدار سه‌فاز دارای نول طراحی شده و امکان نمایش مقادیر سه فاز را دارد.

در مقابل، مدل PNJ3-VA-2P-80A یک محافظ دوپل برای مدار تک‌فاز است.

بنابراین انتخاب بین آن‌ها نباید تنها براساس عدد ۸۰ آمپر انجام شود.

اگر پروژه دارای ورودی تک‌فاز باشد، مدل دوپل برای بررسی مناسب‌تر است.

اما اگر تابلو به سه فاز و نول مجهز باشد و پایش سه فاز موردنیاز باشد، مدل چهارپل می‌تواند گزینه مرتبط‌تری باشد.

برای مقایسه می‌توانید صفحه محافظ دیجیتال ۸۰ آمپر دوپل پارس نیروسان را مشاهده کنید.

تفاوت محافظ چهارپل با کنترل فاز سه‌فاز

در بسیاری از تابلوهای صنعتی، کنترل فاز و محافظ ولتاژ و جریان در گروه تجهیزات حفاظتی قرار می‌گیرند.

اما امکانات این دو گروه الزاماً یکسان نیست.

کنترل فازهای تخصصی ممکن است قابلیت‌هایی مانند تشخیص توالی نامناسب فاز، قطع فاز و عدم تقارن ولتاژ داشته باشند.

در مقابل، PNJ5-VA طبق دفترچه اختصاصی خود برای پایش اضافه‌ولتاژ، کاهش ولتاژ و اضافه‌جریان معرفی شده است.

بنابراین نباید بدون تأیید سازنده، تشخیص مستقیم توالی فازها یا تمام خطاهای شبکه سه‌فاز را به آن نسبت داد.

اگر یک موتور به حفاظت توالی فاز نیاز داشته باشد، ممکن است کنترل فاز مناسب نیز لازم باشد.

برای مشاهده این تجهیزات می‌توانید دسته کنترل فاز شیوا امواج را بررسی کنید.

قیمت محافظ ولتاژ و جریان چهار پل ۸۰ آمپر پارس نیروسان

قیمت محافظ چهارپل ۸۰ آمپر پارس نیروسان به شرایط موجودی، تأمین و خدمات فروش بستگی دارد.

هنگام مقایسه قیمت، بهتر است علاوه بر جریان نامی، مدل کامل PNJ5-VA-4P-80A، ساختار سه‌فاز، تعداد نمایشگرها و محدوده تنظیمات بررسی شوند.

این دستگاه را نباید صرفاً از نظر قیمت با محافظ‌های دوپل ۸۰ آمپر مقایسه کرد؛ زیرا نوع شبکه و کاربرد آن‌ها متفاوت است.

همچنین پیش از سفارش بهتر است درباره شرایط گارانتی، موجودی و نسخه تحویلی کالا اطلاعات دقیق دریافت شود.

برای اطلاع از قیمت روز می‌توانید از طریق فروشگاه توان نیرو کیان اقدام کنید.

خرید محافظ چهارپل ۸۰ آمپر PNS از توان نیرو کیان

اگر برای یک تابلوی برق سه‌فاز دارای نول به تجهیزی نیاز دارید که بتواند مقادیر ولتاژ و جریان سه فاز را نمایش دهد و نسبت به افت ولتاژ، اضافه‌ولتاژ و اضافه‌جریان براساس تنظیمات واکنش نشان دهد، محافظ دیجیتال پارس نیروسان مدل PNJ5-VA-4P-80A یکی از گزینه‌های قابل بررسی است.

این مدل با جریان نامی ۸۰ آمپر، نمایشگرهای مستقل و تنظیمات قابل تغییر، برای تابلوهای سازگار با مشخصات فنی خود طراحی شده است.

پیش از خرید، جریان مدار، نوع شبکه، شرایط نول، ظرفیت کابل‌ها، کلیدهای حفاظتی و نیاز به وصل مجدد خودکار را بررسی کنید.

برای مشاهده سایر محصولات این برند نیز می‌توانید به صفحه پارس نیروسان PNS مراجعه کنید.

سؤالات متداول محافظ ولتاژ و جریان چهارپل ۸۰ آمپر پارس نیروسان

مدل دقیق این محصول چیست؟

مدل PNJ5-VA-4P-80A از برند پارس نیروسان PNS است.

جریان نامی دستگاه چند آمپر است؟

۸۰ آمپر.

آیا این مدل برای برق تک‌فاز مناسب است؟

این محصول چهارپل برای شبکه سه‌فاز دارای نول معرفی شده است. برای مدار تک‌فاز، مدل دوپل مناسب باید بررسی شود.

آیا دستگاه به نول نیاز دارد؟

طبق نقشه رسمی سازنده، ترمینال N برای اتصال نول مشخص شده است.

آیا ولتاژ هر سه فاز نمایش داده می‌شود؟

بله. دستگاه دارای سه نمایشگر دیجیتال ولتاژ است.

آیا جریان هر سه فاز نمایش داده می‌شود؟

بله. سه نمایشگر جریان نیز روی پنل وجود دارد.

محدوده تنظیم اضافه‌جریان چقدر است؟

از ۱ تا ۸۰ آمپر.

حد بالای ولتاژ قابل تنظیم است؟

بله، پارامتر Uo از ۲۳۰ تا ۳۰۰ ولت تنظیم می‌شود.

حد پایین ولتاژ چقدر است؟

پارامتر UL از ۱۴۰ تا ۲۱۰ ولت قابل تنظیم است.

آیا تأخیر قطع در افت ولتاژ قابل تنظیم است؟

بله. پارامتر ULt در بازه ۱ تا ۴۰۰ ثانیه تنظیم می‌شود.

آیا زمان وصل مجدد پس از اضافه‌جریان تنظیم می‌شود؟

بله. پارامتر Irt برای این منظور در نظر گرفته شده است.

آیا محافظ پس از اضافه‌جریان خودکار وصل می‌شود؟

طبق منطق معرفی‌شده در دفترچه، امکان وصل مجدد پس از زمان تعریف‌شده وجود دارد؛ بنابراین شرایط ایمنی مصرف‌کننده باید بررسی شود.

آیا این محصول جایگزین محافظ جان است؟

خیر. حفاظت نشتی جریان از قابلیت‌های تأییدشده این مدل نیست.

آیا جایگزین کلید مینیاتوری است؟

خیر. دفترچه دستگاه استفاده از کلید حفاظتی اتصال کوتاه مناسب را ضروری می‌داند.

آیا می‌توان برای تعمیرات فقط همین محافظ را خاموش کرد؟

خیر. سازنده استفاده از آن برای ایزولاسیون هنگام تعمیرات را مجاز نمی‌داند.

آیا دستگاه توالی فازها را تشخیص می‌دهد؟

این قابلیت در دفترچه اختصاصی PNJ5-VA تأیید نشده است و نباید بدون مستند فنی به آن نسبت داده شود.

تفاوت آن با محافظ دوپل ۸۰ آمپر چیست؟

مدل چهارپل برای شبکه سه‌فاز دارای نول و مدل دوپل برای مدار تک‌فاز طراحی شده‌اند.

آیا برای موتورخانه و پمپ مناسب است؟

در صورت سازگاری نوع شبکه، جریان و تنظیمات حفاظتی، قابل بررسی است؛ اما جایگزین تمام حفاظت‌های اختصاصی موتور و پمپ نیست.

گارانتی محصول چند ماه است؟

در صفحه فروشگاه دو سال گارانتی درج شده، اما روی دفترچه اختصاصی ۱۸ ماه نوشته شده است؛ شرایط نهایی باید از فروشنده تأیید شود.

راهنمای نصب و مشخصات محافظ ولتاژ چهار پل PNS

کاتالوگ محصولات پارس نیروسان(PNS)

دیدگاهها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین نفری باشید که دیدگاهی را ارسال می کنید برای “محافظ ولتاژ و جریان چهار پل ۸۰آمپر دیجیتال پارس‌نیروسان(PNS)”

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

+ 63 = 66

محصولات مرتبط

چت آنلاین واتس اپ
ارسال به وسیله واتس اپ
