در تابلو برق، همه مسیرهای سیمکشی به داکتهای بزرگ نیاز ندارند. گاهی مسیر اصلی تابلو تعداد زیادی سیم را عبور میدهد، اما انشعابهای اطراف ترمینالها، رلهها و تجهیزات فرمان با حجم کمتری از سیمکشی روبهرو هستند. در چنین شرایطی، استفاده از داکت با ابعاد متناسب میتواند به طراحی منظمتر صفحه مونتاژ کمک کند.

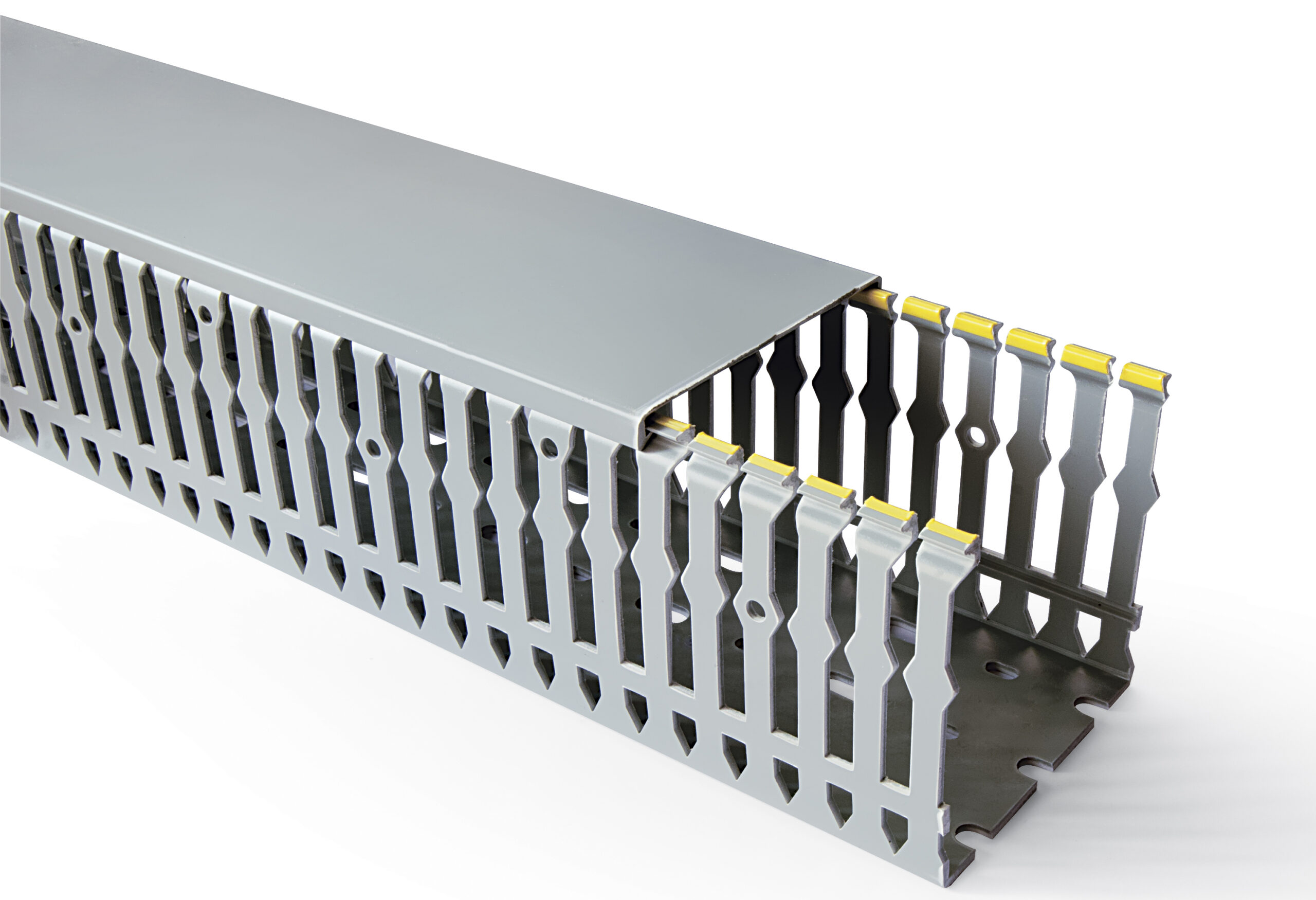

داکت شیاردار ۴۰×۶۰ طوسی رعد مدل RWD 40×۶۰ برای هدایت و دستهبندی سیمها در تابلوهای برق صنعتی طراحی شده است. این محصول دارای بدنه PVC، شیارهای جانبی و ساختار دربدار است و به مونتاژکار اجازه میدهد مسیر عبور سیمها را مشخص کرده و انشعابات موردنیاز را در طول مسیر ایجاد کند.
ابعاد نامی ۴۰×۶۰ میلیمتر باعث میشود این مدل برای تابلوهایی قابل بررسی باشد که محدودیت فضا دارند یا حجم سیمکشی بعضی مسیرهای آنها استفاده از داکت بزرگتر را ضروری نمیکند.
این داکت در شاخههای دو متری عرضه میشود و در فهرست محصولات رعد، بستهبندی آن ۱۸ شاخهای و معادل ۳۶ متر ثبت شده است.
اگر قصد دارید چند سایز مختلف را برای یک تابلو انتخاب کنید، میتوانید محصولات دسته ریل و داکت تابلویی را نیز بررسی کنید.
یکی از کاربردهای قابل بررسی این سایز، استفاده در مسیرهای فرعی تابلو فرمان است.
برای مثال، در یک تابلو صنعتی ممکن است کابلها ابتدا وارد یک مسیر اصلی شوند و سپس سیمهای هر بخش به ترمینالها، رلهها یا تجهیزات مختلف منتقل شوند.
در چنین چیدمانی، الزاماً تمام مسیرها به داکتی با ابعاد ۶۰×۶۰ یا ۸۰×۸۰ نیاز ندارند.
مدل ۴۰×۶۰ میتواند در بخشهایی استفاده شود که تعداد سیمهای عبوری کمتر است و ابعاد آن با فضای قابل نصب هماهنگی دارد.
البته انتخاب نهایی نباید صرفاً براساس کوچکبودن مسیر انجام شود. قطر خارجی سیمها، حجم واقعی سیمکشی، شرایط حرارتی و فضای لازم برای خمکردن سیمها نیز اهمیت دارند.
در یک طراحی منظم، مسیر اصلی ممکن است وظیفه انتقال تعداد زیادی سیم را میان بخشهای مختلف تابلو داشته باشد.
در مقابل، مسیر فرعی معمولاً سیمها را از کانال اصلی به گروه مشخصی از تجهیزات هدایت میکند.
برای مثال، در تابلویی با چند ردیف کنتاکتور، ممکن است داکت عمودی اصلی در کنار مجموعه تجهیزات قرار گیرد و داکتهای افقی کوچکتر، سیمها را به هر ردیف منتقل کنند.
این روش در صورتی مفید است که ظرفیت و الزامات جداسازی مدارها رعایت شوند.
داکت شیاردار ۴۰×۶۰ رعد یکی از سایزهایی است که میتوان برای چنین مسیرهای فرعی بررسی کرد.
جنس بدنه این محصول PVC است. این متریال برای تولید داکتهای سیمکشی تابلویی کاربرد دارد و به ایجاد مسیر منظم و پوشیده برای سیمها کمک میکند.
داکت، نقش سازماندهی و پوشش مکانیکی سیمها را بر عهده دارد و جایگزین عایقبندی مناسب هادیها یا تجهیزات حفاظتی مدار نیست.
در محیطهای دارای شرایط حرارتی خاص، باید مشخصات فنی و محدودیتهای دمایی محصول با شرایط نصب تطبیق داده شوند.

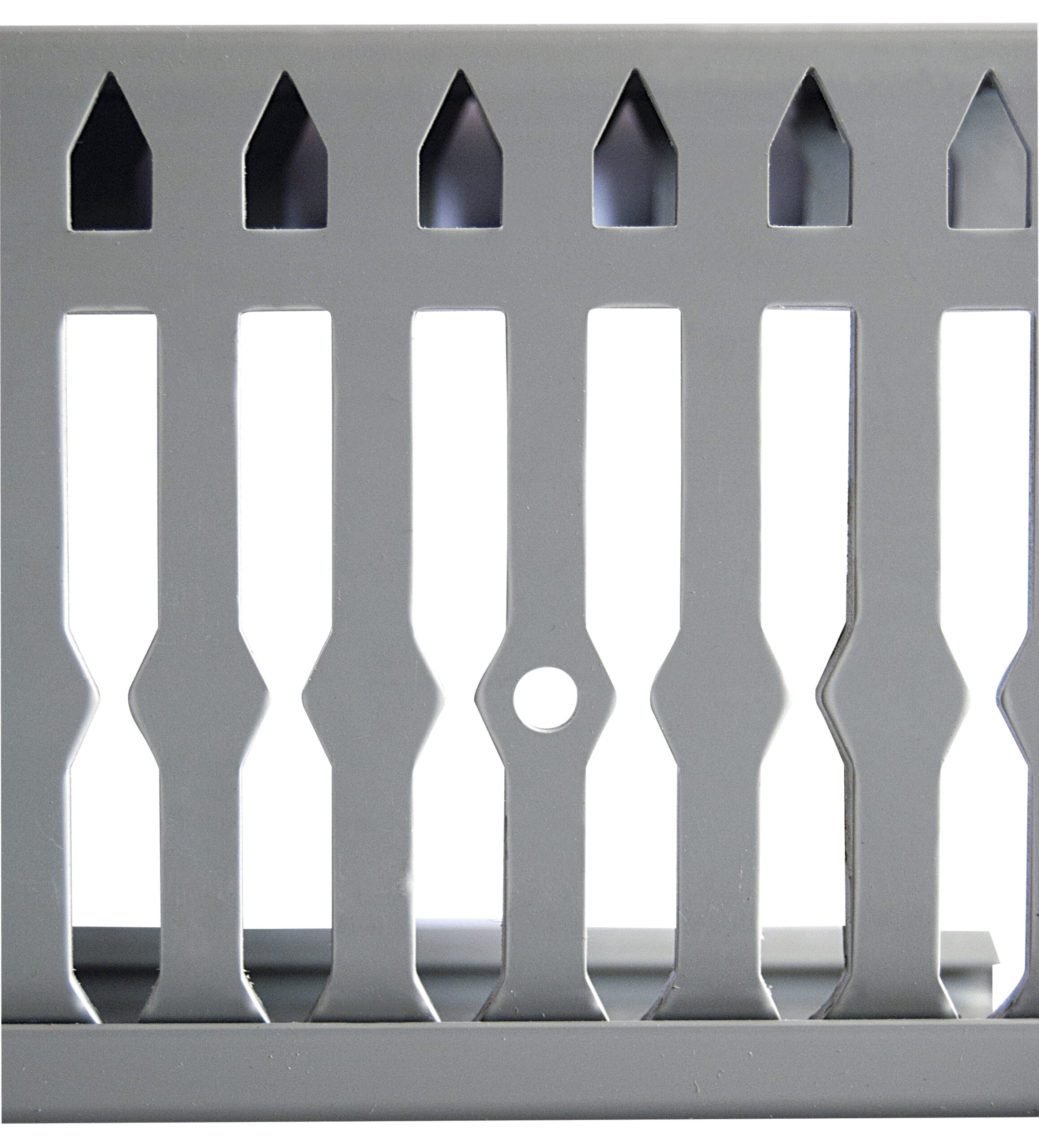

یکی از ویژگیهای مهم داکتهای سری RWD، وجود شیارهای جانبی است.

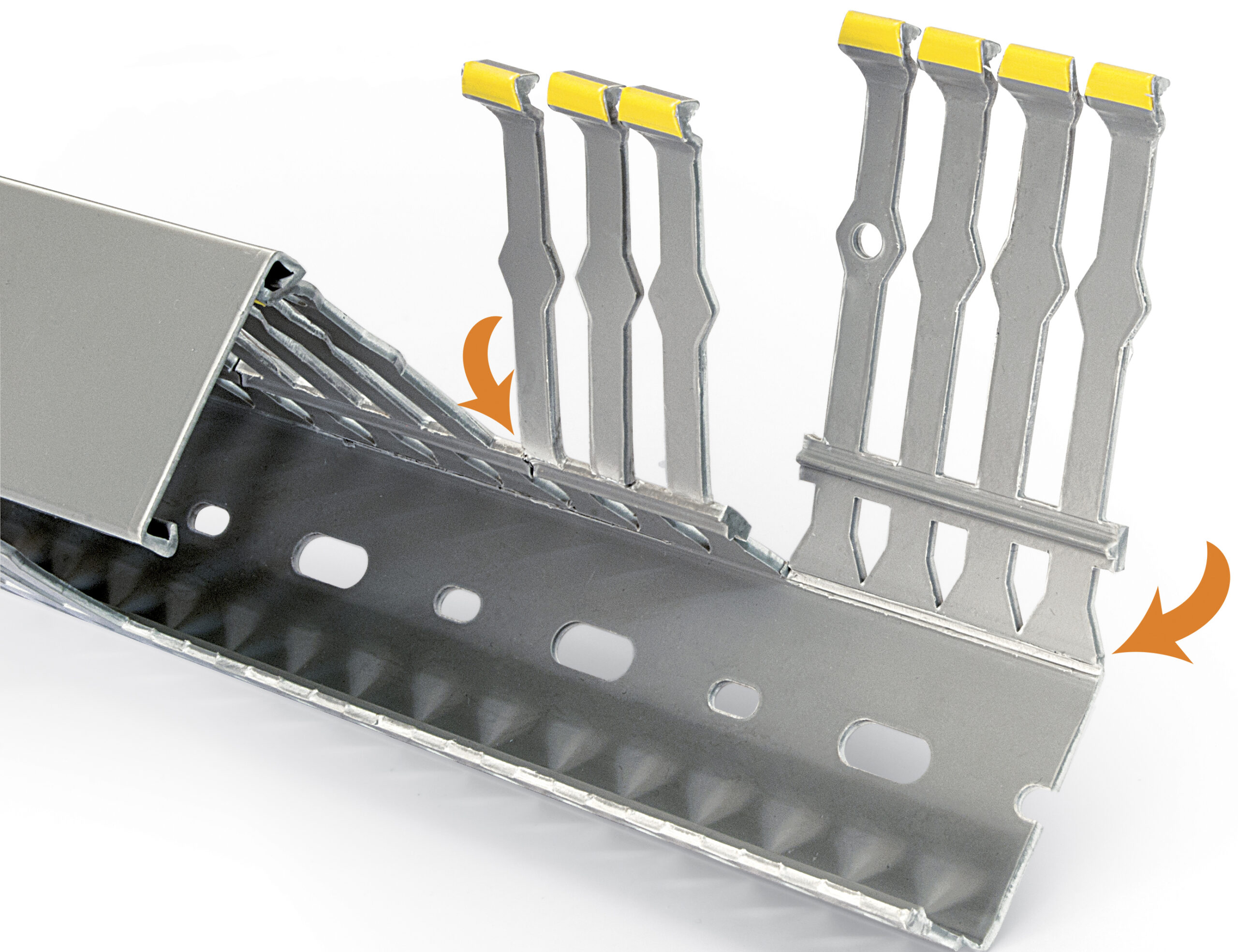

این شیارها امکان خروج سیم در طول مسیر داکت را فراهم میکنند و برای تابلوهایی با تعداد زیاد انشعاب کاربرد دارند.
برای مثال، اگر داکت در کنار یک ردیف ترمینال قرار گرفته باشد، سیم هر ترمینال میتواند از شیار نزدیک به محل اتصال خارج شود.
این کار به کاهش عبور نامنظم سیمها در فضای آزاد تابلو کمک میکند.
ساختار دربدار این محصول به پوشیدهماندن مسیر سیمکشی کمک میکند.
پس از عبور سیمها، درب روی بدنه قرار میگیرد و در صورت نیاز به تعمیر یا توسعه تابلو، امکان دسترسی مجدد وجود دارد.
اگر تعداد سیمها بیش از ظرفیت مناسب داکت باشد، ممکن است بستهشدن درب دشوار شود. در چنین شرایطی باید حجم سیمکشی و ابعاد داکت دوباره بررسی شوند.
| مشخصات | مقدار یا توضیح |
|---|---|
| برند | رعد الکتریک |
| مدل | RWD 40×۶۰ |
| نوع محصول | داکت صنعتی شیاردار |
| رنگ | طوسی |
| جنس بدنه | PVC |
| سایز نامی | ۴۰×۶۰ میلیمتر |
| سطح مقطع هندسی نامی | ۲۴۰۰ میلیمتر مربع |
| طول شاخه | ۲۰۰۰ میلیمتر |
| ضخامت دیواره در صفحه فروشگاه | ۱٫۶ میلیمتر |
| تعداد شاخه در کارتن طبق فهرست رعد | ۱۸ |
| متراژ کارتن طبق فهرست رعد | ۳۶ متر |
| نوع مسیر | دارای شیارهای جانبی |
| کاربرد | سیمکشی داخل تابلو برق |
| تعداد شاخه درجشده در فروشگاه | ۱۶ شاخه؛ نیازمند بررسی |
| متراژ درجشده در فروشگاه | ۳۲ متر؛ نیازمند بررسی |
| واحد فروش | باید از فروشنده تأیید شود |
توجه: سطح مقطع ۲۴۰۰ میلیمتر مربع، حاصل ضرب دو بعد نامی است و نباید با سطح مفید داخلی یا ظرفیت مجاز عبور سیم یکسان در نظر گرفته شود.
گاهی تصور میشود اگر سیمها از نظر ظاهری داخل داکت جا بگیرند، سایز انتخابشده مناسب است. اما این روش برای تصمیمگیری فنی کافی نیست.
در محاسبه حجم سیمکشی، باید قطر خارجی سیم همراه با عایق در نظر گرفته شود. سطح مقطع هادی، مانند ۱٫۵ یا ۲٫۵ میلیمتر مربع، نشاندهنده کل فضایی نیست که سیم در داخل داکت اشغال میکند.
علاوه بر این، تعداد هادیهای حامل جریان و شرایط تجمع آنها میتوانند از نظر حرارتی اهمیت داشته باشند.
بنابراین تعداد مجاز سیمها به مشخصات واقعی سیم، فضای مفید داکت و محدودیتهای طراحی وابسته است.
در انتخاب داکت ۴۰×۶۰ بهتر است علاوه بر سیمکشی فعلی، نیاز احتمالی به اضافهکردن مدارهای آینده نیز بررسی شود.
فرض کنید یک تابلو کوچک کنترل موتور دارای یک کنتاکتور، بیمتال، چند رله فرمان و تعدادی ترمینال است.
در چنین تابلویی، سیمهای مدار فرمان باید میان تجهیزات جابهجا شوند و در مسیرهای مناسبی قرار گیرند.
اگر حجم سیمها با ظرفیت داکت ۴۰×۶۰ سازگار باشد، میتوان آن را در کنار تجهیزات نصب کرد و از شیارهای جانبی برای انشعاب استفاده کرد.
اما باید فاصله مناسب میان داکت و ترمینالها رعایت شود تا دسترسی به اتصالات و خمکردن سیمها دشوار نشود.
همچنین اگر در تابلو مدارهای قدرت و سیگنالهای حساس وجود دارند، باید الزامات جداسازی و مسیرگذاری مطابق نقشه و دستورالعمل تجهیزات رعایت شوند.
این سایز میتواند برای بعضی مسیرهای فرمان و ورودی و خروجی PLC مورد بررسی قرار گیرد، به شرط آنکه حجم سیمها با ظرفیت داکت سازگار باشد.
برای مثال، ممکن است در یک تابلو اتوماسیون، سیمهای مربوط به تعدادی حسگر از ترمینالهای ورودی به ماژول PLC هدایت شوند.
استفاده از داکت شیاردار به مرتبسازی این مسیر کمک میکند.
بااینحال، کابلهای سیگنال حساس و ارتباطی ممکن است به جداسازی از کابلهای قدرت نیاز داشته باشند.
داکت PVC بهتنهایی شیلد الکترومغناطیسی محسوب نمیشود. بنابراین طراحی مسیرها باید براساس الزامات تجهیزات اتوماسیون انجام شود.
مدل ۴۰×۶۰ دارای مقطع هندسی نامی ۲۴۰۰ میلیمتر مربع است، درحالیکه مدل ۶۰×۶۰ مقطع هندسی نامی ۳۶۰۰ میلیمتر مربع دارد.
به بیان دیگر، مدل ۶۰×۶۰ از نظر مساحت مقطع اسمی ۵۰ درصد بزرگتر است.
اما این اختلاف نباید مستقیماً معادل ۵۰ درصد افزایش ظرفیت مجاز سیمکشی در نظر گرفته شود؛ زیرا ابعاد مفید داخلی، ضخامت دیوارهها و شرایط نصب نیز مؤثر هستند.
اگر حجم سیمها زیاد باشد یا داکت ۴۰×۶۰ فضای کافی برای انشعاب و بستن درب نداشته باشد، مدل ۶۰×۶۰ میتواند گزینهای برای بررسی باشد.
در مقابل، اگر حجم سیمکشی با مدل ۴۰×۶۰ هماهنگ است، انتخاب داکت بزرگتر ممکن است بدون ضرورت، فضای بیشتری از صفحه مونتاژ اشغال کند.
برای مشاهده سایز بزرگتر میتوانید صفحه داکت شیاردار ۶۰×۶۰ طوسی رعد را بررسی کنید.
این دو سایز از نظر اعداد ابعادی مشابهاند، اما ترتیب آنها در کد فنی متفاوت است.
در فهرست محصولات رعد، هر دو مدل RWD 40×۶۰ و RWD 60×۴۰ وجود دارند.
این محصولات از نظر شکل مقطع و شرایط جانمایی میتوانند متفاوت باشند؛ بنابراین باید عرض و ارتفاع واقعی هر نسخه مطابق کاتالوگ مشخص شود.
حتی اگر مساحت مقطع نامی دو داکت برابر باشد، این موضوع به معنای یکسانبودن ابعاد قابل نصب یا بستهبندی آنها نیست.
برای جلوگیری از سفارش اشتباه بهتر است کد کامل RWD 40×۶۰ هنگام خرید ذکر شود.
۱. مسیر را قبل از برش مشخص کنید. جای ریلها، ترمینالها و تجهیزات را روی صفحه مونتاژ بررسی کنید تا داکت در محل مناسب قرار گیرد.
۲. فاصله دسترسی به تجهیزات را حفظ کنید. نصب داکت نباید مانع دسترسی ابزار به پیچ ترمینالها یا اتصالات تجهیزات شود.
۳. لبههای برش را کنترل کنید. پس از برش شاخهها، هرگونه پلیسه یا لبهای که ممکن است به عایق سیم آسیب بزند باید برطرف شود.
۴. سیمها را در محل انشعاب تحت فشار قرار ندهید. شیار مناسب انتخاب شود و شعاع خمش لازم رعایت گردد.
۵. درب را بدون فشار نامتعارف ببندید. بستهنشدن صحیح درب ممکن است نشانه تراکم نامناسب سیمها یا مشکل در مونتاژ باشد.
انجام نصب و تغییرات سیمکشی باید در شرایط ایمن و توسط فرد دارای صلاحیت صورت گیرد.
برای خرید داکت، بهتر است فقط مجموع طول مسیرها محاسبه نشود؛ نحوه برش شاخههای دو متری نیز اهمیت دارد.
فرض کنید یک تابلو به چهار قطعه ۷۰ سانتیمتری و دو قطعه ۹۰ سانتیمتری نیاز دارد.
مجموع طول موردنیاز ۴٫۶ متر است؛ اما باید بررسی شود این قطعات چگونه از شاخههای دو متری بریده میشوند تا پرت به حداقل برسد.
در سفارش پروژهای، تهیه برنامه برش ساده میتواند به کاهش ضایعات و تعیین تعداد صحیح شاخهها کمک کند.
براساس فهرست رعد، بستهبندی مدل RWD 40×۶۰ شامل ۱۸ شاخه دو متری است؛ اما صفحه توان نیرو کیان ۱۶ شاخه را درج کرده است.
به همین دلیل، پیش از خرید بسته کامل باید تعداد شاخههای موجود در انبار فروشگاه مشخص شود.
قیمت داکت شیاردار ۴۰×۶۰ رعد ممکن است براساس شرایط تأمین، تعداد شاخههای سفارش و نحوه فروش تغییر کند.
یکی از مسائل مهم هنگام مقایسه قیمت این محصول، مشخصبودن واحد فروش است.
قیمت یک متر داکت با قیمت یک شاخه دو متری یا یک کارتن کامل متفاوت است. بنابراین خریدار باید بداند مبلغ نمایشدادهشده برای چه مقدار کالا محاسبه شده است.
همچنین بهتر است مشخص شود درب داکت همراه بدنه عرضه میشود یا بهعنوان قطعه جداگانه محاسبه میشود.
برای اطلاع از قیمت روز و شرایط خرید شاخهای یا کارتنی، میتوانید از طریق فروشگاه توان نیرو کیان اقدام کنید.
اگر برای مونتاژ تابلو برق، نظمدهی سیمهای فرمان یا طراحی مسیرهای فرعی به یک داکت شیاردار با ابعاد ۴۰×۶۰ میلیمتر نیاز دارید، مدل RWD 40×۶۰ رعد یکی از گزینههای قابل بررسی است.
این محصول با جنس PVC، شیارهای جانبی و شاخههای دو متری، امکان ایجاد مسیر مشخص برای سیمکشی را در داخل تابلو فراهم میکند.
پیش از سفارش، بهتر است ابعاد مسیر، تعداد و قطر سیمها، متراژ موردنیاز و نوع بستهبندی مشخص شوند.
برای استعلام موجودی و قیمت داکت ۴۰×۶۰ رعد میتوانید با کارشناسان توان نیرو کیان در ارتباط باشید.
برای هدایت، دستهبندی و پوشش سیمها در تابلوهای برق صنعتی، مدارهای فرمان و سیستمهای کنترل استفاده میشود.
کد محصول در فهرست رعد RWD 40×۶۰ است.
بدنه این مدل از PVC ساخته شده است.
هر شاخه دو متر طول دارد.
در فهرست رعد، ۱۸ شاخه معادل ۳۶ متر درج شده است؛ اما فروشگاه توان نیرو کیان ۱۶ شاخه معادل ۳۲ متر نوشته و لازم است بستهبندی موجود بررسی شود.
در صورت سازگاری حجم سیمها و رعایت الزامات جداسازی مدارها، میتوان از آن در مسیرهای فرمان و اتوماسیون استفاده کرد.
عدد ثابتی وجود ندارد. تعداد سیم به قطر خارجی، فضای مفید داخلی، شرایط حرارتی و الزامات طراحی بستگی دارد.
مدل ۶۰×۶۰ مقطع اسمی بزرگتری دارد و برای مسیرهایی با نیاز فضای بیشتر قابل بررسی است.
بله. شاخههای دو متری را میتوان با ابزار مناسب به طول موردنیاز تقسیم کرد.
داکت از نوع دربدار است، اما وضعیت عرضه درب همراه بدنه یا جداگانه باید هنگام سفارش مشخص شود.
خیر. داکت برای هدایت و پوشش مکانیکی سیمهاست و جایگزین تجهیزات حفاظت الکتریکی نمیشود.
واحد فروش باید مشخص شود؛ قیمت میتواند بر اساس متر، شاخه دو متری یا کارتن اعلام شود.
