چرا در تابلو برق به کلید محافظ جان نیاز داریم؟
کلید محافظ جان یکی از تجهیزات مهم حفاظتی در تابلو برق است که برای تشخیص نشتی جریان و کاهش خطر برق گرفتگی استفاده می شود. در بسیاری از تابلوهای برق خانگی، تجاری و صنعتی، فقط استفاده از کلید مینیاتوری یا کلید اتوماتیک کافی نیست؛ چون این تجهیزات بیشتر برای حفاظت در برابر اضافه بار و اتصال کوتاه طراحی شده اند، نه نشتی جریان. به همین دلیل، استفاده درست از کلید محافظ جان در تابلو برق می تواند نقش مهمی در ایمنی افراد، حفاظت از تجهیزات و کاهش خطاهای برقی داشته باشد.
در این مقاله بررسی می کنیم کاربرد کلید محافظ جان در تابلو برق چیست، این کلید چطور کار می کند، در چه بخش هایی از تابلو استفاده می شود و هنگام انتخاب آن باید به چه نکاتی توجه کرد.
کلید محافظ جان که با نام های RCD یا RCCB هم شناخته می شود، تجهیزی حفاظتی برای تشخیص اختلاف جریان بین مسیر رفت و برگشت مدار است. در حالت عادی، مقدار جریانی که از فاز وارد مدار می شود باید از مسیر نول یا فازهای برگشتی به مدار بازگردد. اگر بخشی از جریان به دلیل خرابی عایق، تماس بدنه دستگاه با برق، رطوبت یا اتصال به زمین از مسیر دیگری خارج شود، کلید محافظ جان این اختلاف را تشخیص می دهد و مدار را قطع می کند.
این عملکرد باعث می شود قبل از اینکه نشتی جریان به خطر جدی برای انسان یا تجهیزات تبدیل شود، برق مدار قطع شود. البته باید توجه داشت که کلید محافظ جان جایگزین کلید مینیاتوری یا کلید اتوماتیک نیست؛ چون وظیفه اصلی آن تشخیص نشتی جریان است، نه حفاظت کامل در برابر اتصال کوتاه و اضافه بار.
مهم ترین کاربرد کلید محافظ جان در تابلو برق، افزایش ایمنی مدار در برابر نشتی جریان است. در تابلوهای برق، این کلید معمولا برای حفاظت از مدارهای روشنایی، پریزها، تجهیزات مرطوب، دستگاه های صنعتی، پمپ ها، موتورهای الکتریکی و مدارهایی که احتمال تماس انسان با بدنه تجهیزات در آن ها وجود دارد، استفاده می شود.
در محیط های صنعتی، کاربرد محافظ جان فقط به جلوگیری از برق گرفتگی محدود نمی شود. نشتی جریان می تواند نشانه ای از خرابی عایق کابل، فرسودگی تجهیزات، نفوذ رطوبت یا مشکل در سیم کشی باشد. بنابراین نصب محافظ جان در تابلو برق به شناسایی سریع تر خطا و جلوگیری از آسیب بیشتر به مدار کمک می کند.
عملکرد کلید محافظ جان بر اساس مقایسه جریان ورودی و خروجی مدار است. داخل این کلید یک ترانس جریان تفاضلی وجود دارد که جریان عبوری از هادی ها را بررسی می کند. اگر مقدار جریان رفت و برگشت برابر باشد، کلید در حالت وصل باقی می ماند؛ اما اگر اختلاف جریان از مقدار حساسیت کلید بیشتر شود، مکانیزم قطع فعال می شود و برق مدار را قطع می کند.
برای مثال، اگر در یک مدار تک فاز بخشی از جریان به جای برگشت از نول، از طریق بدنه فلزی دستگاه یا بدن انسان به زمین منتقل شود، کلید محافظ جان این اختلاف را تشخیص می دهد. در تابلوهای سه فاز نیز کلید محافظ جان جریان فازها و نول را به صورت همزمان بررسی می کند و در صورت وجود نشتی غیرمجاز، مدار را قطع می کند.
وجود کلید محافظ جان در تابلو برق از چند جهت اهمیت دارد. این کلید می تواند خطرات ناشی از نشتی جریان را کاهش دهد و به ایمن تر شدن مدار کمک کند. در بسیاری از پروژه ها، مخصوصا محیط های مرطوب یا مکان هایی که تجهیزات فلزی و برقی در کنار هم قرار دارند، نبود محافظ جان می تواند ریسک بالایی ایجاد کند.
مهم ترین دلایل استفاده از محافظ جان در تابلو برق عبارتند از:
محل نصب کلید محافظ جان به نوع تابلو، تعداد مدارها، حساسیت مصرف کننده ها و طراحی حفاظتی بستگی دارد. در بعضی تابلوها، یک محافظ جان اصلی بعد از کلید ورودی نصب می شود و چند مدار را پوشش می دهد. در بعضی طراحی ها نیز برای هر بخش یا هر مدار حساس، یک محافظ جان جداگانه در نظر گرفته می شود.
نصب یک محافظ جان برای کل تابلو ساده تر و اقتصادی تر است، اما اگر خطا در یکی از مدارها رخ دهد، ممکن است برق چند بخش همزمان قطع شود. در مقابل، استفاده از محافظ جان جداگانه برای مدارهای مختلف باعث می شود عیب یابی راحت تر باشد و قطع برق فقط به همان بخش معیوب محدود شود.
در تابلوهای صنعتی، بهتر است نصب محافظ جان با توجه به نوع مصرف کننده انجام شود؛ چون تجهیزاتی مانند اینورتر، موتور، منابع تغذیه سوئیچینگ و تجهیزات الکترونیکی ممکن است جریان نشتی طبیعی یا نویز ایجاد کنند و در صورت انتخاب اشتباه، باعث قطع ناخواسته کلید شوند.
کلید محافظ جان و کلید مینیاتوری هر دو در تابلو برق استفاده می شوند، اما وظیفه آن ها یکسان نیست. کلید مینیاتوری بیشتر برای حفاظت مدار در برابر اضافه بار و اتصال کوتاه به کار می رود؛ در حالی که کلید محافظ جان برای تشخیص نشتی جریان طراحی شده است.
| ویژگی | کلید محافظ جان | کلید مینیاتوری |
| وظیفه اصلی | تشخیص نشتی جریان | حفاظت در برابر اضافه بار و اتصال کوتاه |
| کاربرد اصلی | کاهش خطر برق گرفتگی و نشتی به زمین | جلوگیری از آسیب ناشی از جریان بیش از حد |
| عملکرد در اتصال کوتاه | به تنهایی کافی نیست | عملکرد اصلی دارد |
| عملکرد در نشتی جریان | عملکرد اصلی دارد | معمولا نشتی جریان را تشخیص نمی دهد |
| محل استفاده | تابلو برق خانگی، تجاری و صنعتی | بیشتر مدارهای برق فشار ضعیف |
در بسیاری از تابلوها، محافظ جان باید همراه با کلید مینیاتوری یا کلید اتوماتیک استفاده شود تا مدار هم در برابر نشتی جریان و هم در برابر اضافه بار و اتصال کوتاه حفاظت مناسبی داشته باشد.
کلیدهای محافظ جان از نظر تعداد پل، نوع عملکرد و میزان حساسیت به چند دسته تقسیم می شوند. انتخاب نوع مناسب باید بر اساس نوع شبکه برق، مصرف کننده و شرایط نصب انجام شود.
| نوع محافظ جان | کاربرد معمول |
| محافظ جان دو پل | مناسب مدارهای تک فاز، روشنایی، پریز و مصرف کننده های تک فاز |
| محافظ جان چهار پل | مناسب تابلوهای سه فاز و مدارهای صنعتی |
| RCCB | تشخیص نشتی جریان، بدون حفاظت اضافه بار و اتصال کوتاه |
| RCBO | ترکیب محافظ جان و حفاظت اضافه جریان در یک تجهیز |
| Type AC | مناسب بارهای ساده AC در شرایط محدود |
| Type A | مناسب مدارهایی با تجهیزات الکترونیکی و جریان نشتی پالسی DC |
| Type B | مناسب برخی تجهیزات خاص مانند درایوها، اینورترها و سیستم هایی با جریان نشتی DC صاف |
در تابلو برق صنعتی، انتخاب تیپ محافظ جان اهمیت زیادی دارد. برای مثال، اگر در مدار از اینورتر یا تجهیزات الکترونیکی استفاده شده باشد، انتخاب محافظ جان معمولی ممکن است عملکرد دقیق و پایداری نداشته باشد. در چنین شرایطی باید نوع کلید با مشخصات مصرف کننده و طراحی مدار هماهنگ شود.
حساسیت کلید محافظ جان با میلی آمپر مشخص می شود و نشان می دهد کلید در چه مقدار نشتی جریان عمل می کند. انتخاب این مقدار باید با توجه به کاربرد مدار انجام شود.
| حساسیت محافظ جان | کاربرد رایج |
| ۳۰ میلی آمپر | حفاظت افراد در مدارهای حساس مانند پریزها، سرویس ها، محیط های مرطوب و تجهیزات قابل تماس |
| ۱۰۰ میلی آمپر | حفاظت عمومی تر در برخی مدارهای توزیع و کاهش قطع های ناخواسته |
| ۳۰۰ میلی آمپر | کمک به حفاظت در برابر نشتی های بزرگ تر و کاهش ریسک آتش سوزی ناشی از خطای عایقی |
برای مدارهایی که حفاظت جان افراد اهمیت بیشتری دارد، معمولا محافظ جان با حساسیت ۳۰ میلی آمپر انتخاب می شود. با این حال، در تابلوهای صنعتی نباید فقط به عدد حساسیت توجه کرد. نوع مصرف کننده، طول کابل، جریان نشتی طبیعی تجهیزات، شرایط ارت و نوع سیستم توزیع برق هم در انتخاب نهایی تاثیر دارند.
قطع شدن کلید محافظ جان همیشه به معنی خرابی خود کلید نیست. در بسیاری از موارد، کلید به درستی عمل کرده و وجود نشتی جریان را نشان می دهد. اگر محافظ جان به صورت مکرر قطع می شود، باید مدار به صورت تخصصی بررسی شود.
دلایل رایج قطع شدن محافظ جان عبارتند از:
در چنین شرایطی، تعویض سریع کلید بدون بررسی مدار کار درستی نیست. ابتدا باید علت نشتی جریان شناسایی شود و سپس درباره تعویض یا تغییر مدل محافظ جان تصمیم گیری شود.
برای انتخاب کلید محافظ جان مناسب، فقط نباید به آمپر یا قیمت توجه کرد. این تجهیز مستقیما با ایمنی مدار ارتباط دارد و انتخاب اشتباه آن می تواند باعث قطع های مکرر، عملکرد ناقص یا کاهش سطح حفاظت شود.
هنگام خرید کلید محافظ جان برای تابلو برق به این موارد توجه کنید:
در تابلوهای صنعتی، بهتر است انتخاب محافظ جان با بررسی نقشه تابلو و نوع بار انجام شود. برای مثال، محافظ جان مناسب یک مدار روشنایی با محافظ جان مناسب برای یک موتور سه فاز یا تابلو دارای اینورتر یکسان نیست.
بخشی از مشکلات مربوط به کلید محافظ جان به دلیل انتخاب یا نصب نادرست ایجاد می شود. اگر محافظ جان با شرایط مدار هماهنگ نباشد، ممکن است بی دلیل قطع کند یا در زمان لازم عملکرد مناسبی نداشته باشد.

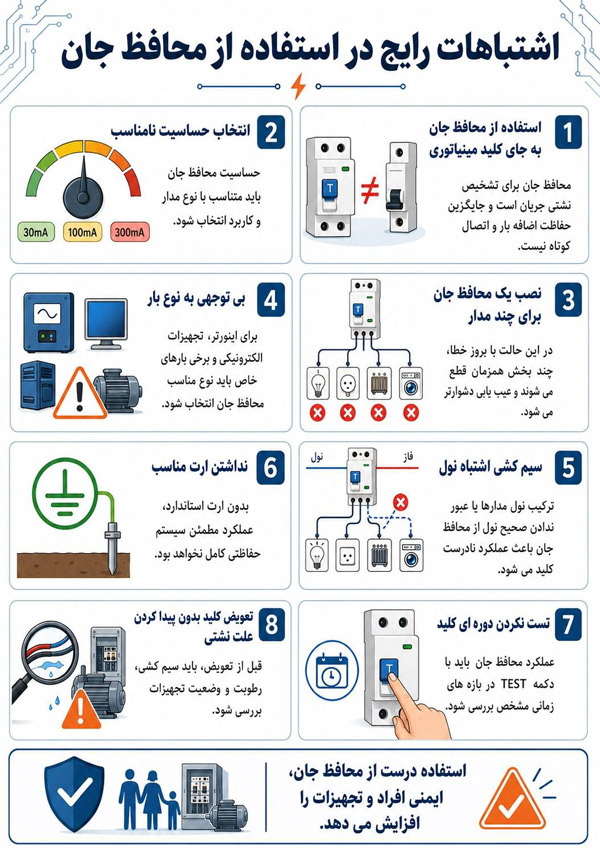

رایج ترین اشتباهات عبارتند از:
این خطاها می توانند باعث قطع ناخواسته، سخت شدن عیب یابی یا کاهش ایمنی تابلو برق شوند. به همین دلیل، نصب و سیم بندی محافظ جان باید توسط فرد متخصص انجام شود.
استفاده از محافظ جان در بسیاری از تابلوهای برق توصیه می شود، اما نوع و محل نصب آن باید براساس شرایط پروژه مشخص شود. در تابلوهای خانگی و تجاری، محافظ جان بیشتر برای مدارهای پریز، سرویس های بهداشتی، آشپزخانه، فضاهای مرطوب و تجهیزات قابل تماس استفاده می شود. در تابلوهای صنعتی، انتخاب محافظ جان نیاز به بررسی دقیق تری دارد؛ چون نوع بار و شرایط بهره برداری می تواند روی عملکرد کلید اثر بگذارد.
در پروژه های صنعتی، گاهی استفاده از محافظ جان برای کل تابلو مناسب نیست و بهتر است برای بخش های مشخصی از مدار از محافظ جان جداگانه یا RCBO استفاده شود. این کار باعث می شود در صورت بروز خطا، کل مجموعه از مدار خارج نشود و فقط بخش معیوب قطع شود.
اگر برای تابلو برق خانگی، تجاری یا صنعتی به کلید محافظ جان نیاز دارید، انتخاب مدل مناسب اهمیت زیادی دارد. در توان نیرو، امکان بررسی و خرید انواع تجهیزات برق صنعتی از جمله کلید محافظ جان، کلید مینیاتوری، کنتاکتور، کلید حرارتی، بی متال و سایر تجهیزات تابلو برق فراهم است.
برای انتخاب دقیق تر، بهتر است قبل از خرید مشخصات مدار، تک فاز یا سه فاز بودن تابلو، جریان مصرفی، نوع مصرف کننده و شرایط نصب را بررسی کنید. اگر در انتخاب آمپر، حساسیت یا نوع محافظ جان تردید دارید، می توانید از راهنمایی کارشناسان توان نیرو استفاده کنید تا محصولی متناسب با نیاز تابلو برق خود تهیه کنید.
