سافت استارتر چیست؟ راهنمای کامل کاربرد، مزایا و انتخاب Soft Starter
سافت استارتر یکی از تجهیزات مهم در تابلو برق صنعتی است که برای راه اندازی نرم موتورهای الکتریکی استفاده می شود. در بسیاری از خطوط تولید، پمپ ها، فن ها، کمپرسورها و نوار نقاله ها، روشن شدن مستقیم موتور می تواند باعث جریان هجومی بالا، ضربه مکانیکی، افت ولتاژ و فشار زیاد به تجهیزات شود. سافت استارتر با کنترل تدریجی ولتاژ در لحظه راه اندازی، کمک می کند موتور به صورت آرام تر و کنترل شده تر شروع به کار کند.
اگر بخواهیم ساده توضیح دهیم، پاسخ سوال «سافت استارتر چیست» این است: سافت استارتر یا راه انداز نرم، تجهیزی الکترونیکی برای کاهش تنش الکتریکی و مکانیکی هنگام روشن و خاموش شدن موتور سه فاز است. این تجهیز سرعت موتور را مانند اینورتر در طول کار کنترل نمی کند، اما در لحظه استارت و توقف، نقش بسیار مهمی در حفاظت از موتور و تجهیزات متصل به آن دارد. منابع فنی برندهایی مانند ABB، Siemens و Schneider Electric نیز سافت استارتر را تجهیزی برای راه اندازی و توقف نرم موتورهای سه فاز، کاهش جریان راه اندازی، کاهش تنش مکانیکی و جلوگیری از افت ولتاژ معرفی می کنند.
سافت استارتر یک تجهیز کنترلی برای راه اندازی نرم موتور الکتریکی است. زمانی که موتور به صورت مستقیم به برق وصل می شود، در لحظه اول جریان زیادی از شبکه می کشد. این جریان راه اندازی ممکن است چند برابر جریان نامی موتور باشد و به شبکه برق، کنتاکتور، کابل، کوپلینگ، گیربکس، پمپ یا سایر تجهیزات مکانیکی فشار وارد کند.
سافت استارتر بین منبع تغذیه و موتور قرار می گیرد و با کنترل ولتاژ ورودی موتور، جریان راه اندازی را محدود می کند. در نتیجه موتور به جای اینکه ناگهانی با گشتاور بالا شروع به حرکت کند، به صورت تدریجی به سرعت نامی نزدیک می شود.
در واقع، سافت استارتر بیشتر برای کنترل لحظه شروع و توقف موتور استفاده می شود، نه کنترل دائم سرعت. به همین دلیل، در کاربردهایی که فقط نیاز به استارت نرم دارند و کنترل سرعت در حین کار لازم نیست، سافت استارتر می تواند انتخابی اقتصادی تر و ساده تر از اینورتر باشد.
عملکرد سافت استارتر بر پایه کنترل ولتاژ ورودی موتور است. در داخل این تجهیز معمولا از قطعات نیمه هادی مانند تریستور استفاده می شود. این قطعات مقدار ولتاژی را که در لحظه راه اندازی به موتور می رسد، به صورت تدریجی افزایش می دهند. با افزایش کنترل شده ولتاژ، جریان و گشتاور موتور نیز به شکل نرم تر بالا می رود.
در حالت کلی، مراحل عملکرد سافت استارتر به این صورت است:
این نوع کنترل باعث می شود راه اندازی موتور آرام تر انجام شود و فشار کمتری به تجهیزات برقی و مکانیکی وارد شود. Siemens نیز در معرفی سافت استارترهای SIRIUS 3RW به کاهش تنش مکانیکی و افت ولتاژ شبکه در راه اندازی موتورهای سه فاز اشاره می کند.

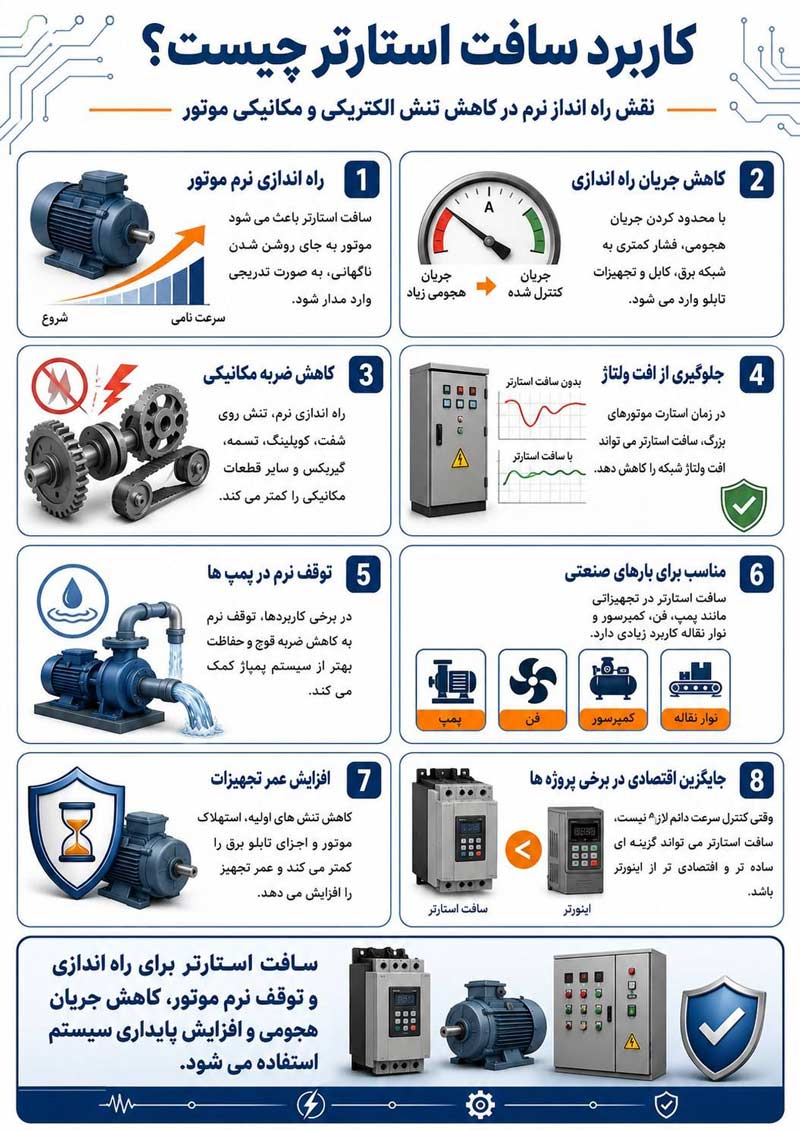

کاربرد سافت استارتر بیشتر در مدارهایی است که موتور هنگام روشن شدن به تجهیزات مکانیکی فشار وارد می کند یا جریان راه اندازی آن برای شبکه برق مشکل ساز است. در این شرایط، استفاده از راه انداز نرم باعث می شود موتور کنترل شده تر روشن شود و تجهیزات عمر بیشتری داشته باشند.
مهم ترین کاربردهای سافت استارتر عبارتند از:
ABB نیز سافت استارتر را برای کاربردهای تمام سرعت مانند پمپ، فن، کمپرسور و کانوایر مناسب می داند و آن را راهکاری بین استارت مستقیم یا ستاره مثلث و درایو فرکانس متغیر معرفی می کند.
در تابلو برق صنعتی، سافت استارتر بخشی از مدار فرمان و قدرت موتور محسوب می شود. این تجهیز معمولا در کنار کلید اتوماتیک، کنتاکتور، بی متال یا رله حفاظتی، فیوز، کلید حرارتی و سایر تجهیزات حفاظتی نصب می شود. وظیفه آن این است که هنگام راه اندازی، موتور را به صورت کنترل شده وارد مدار کند.
در بسیاری از تابلوهای برق، اگر موتور به صورت مستقیم راه اندازی شود، تجهیزات تابلو باید جریان لحظه ای بالایی را تحمل کنند. این موضوع می تواند باعث استهلاک بیشتر کنتاکتورها، داغ شدن کابل ها، افت ولتاژ و حتی اختلال در عملکرد سایر تجهیزات شود. سافت استارتر با محدود کردن جریان اولیه، فشار روی اجزای تابلو برق را کاهش می دهد.
به همین دلیل، در طراحی تابلو برق صنعتی برای موتورهای توان بالا یا بارهای حساس، بررسی نیاز به سافت استارتر اهمیت زیادی دارد. انتخاب درست این تجهیز می تواند عملکرد مدار را پایدارتر کند و هزینه های تعمیر و توقف خط تولید را کاهش دهد.
ساختار داخلی سافت استارتر بسته به برند و مدل متفاوت است، اما بیشتر سافت استارترها از چند بخش اصلی تشکیل می شوند:
| بخش | نقش در سافت استارتر |
| تریستور یا SCR | کنترل تدریجی ولتاژ ورودی موتور |
| مدار کنترل | مدیریت زمان استارت، توقف، گشتاور و تنظیمات |
| بای پس داخلی یا خارجی | کاهش تلفات حرارتی پس از راه اندازی کامل موتور |
| ترمینال های قدرت | اتصال ورودی برق و خروجی به موتور |
| ورودی و خروجی فرمان | دریافت فرمان استارت، استاپ و ارسال وضعیت عملکرد |
| نمایشگر یا پنل تنظیمات | تنظیم پارامترها و مشاهده خطاها در مدل های پیشرفته |
| سیستم حفاظتی | تشخیص برخی خطاها مانند اضافه بار، قطع فاز یا افزایش دما در بعضی مدل ها |
در مدل های ساده، امکانات تنظیم محدودتر است. اما در مدل های پیشرفته تر، امکان تنظیم جریان راه اندازی، زمان شتاب گیری، زمان توقف، حفاظت های داخلی، ارتباط صنعتی و مانیتورینگ هم وجود دارد.
استفاده از سافت استارتر در تابلو برق صنعتی فقط برای روشن شدن آرام موتور نیست. این تجهیز می تواند هم از نظر فنی و هم از نظر اقتصادی برای پروژه مفید باشد، مخصوصا زمانی که موتورهای توان بالا یا بارهای مکانیکی حساس در مدار وجود دارند.
مزایای اصلی سافت استارتر عبارتند از:
Schneider Electric در معرفی سافت استارترهای Altivar به افزایش تدریجی حرکت موتور، کاهش شوک مکانیکی و کاهش پیک تقاضای الکتریکی اشاره می کند. این موضوع دقیقا همان دلیلی است که باعث می شود سافت استارتر در بسیاری از تابلوهای صنعتی گزینه کاربردی باشد.
سافت استارتر با وجود مزایای زیاد، برای همه پروژه ها بهترین انتخاب نیست. در بعضی کاربردها، استفاده از اینورتر یا روش های کنترلی دیگر مناسب تر است. بنابراین قبل از خرید سافت استارتر باید محدودیت های آن هم بررسی شود.
مهم ترین محدودیت های سافت استارتر عبارتند از:
بنابراین اگر هدف فقط کاهش جریان راه اندازی و استارت نرم باشد، سافت استارتر گزینه مناسبی است. اما اگر نیاز به کنترل سرعت، کنترل دقیق گشتاور، صرفه جویی انرژی از طریق تغییر دور یا کنترل فرایندی وجود داشته باشد، باید اینورتر بررسی شود.
یکی از سوالات رایج هنگام انتخاب تجهیزات تابلو برق این است که تفاوت سافت استارتر و اینورتر چیست. هر دو تجهیز برای کنترل موتور استفاده می شوند، اما وظیفه و سطح کنترل آن ها متفاوت است.
سافت استارتر بیشتر روی لحظه راه اندازی و توقف موتور تمرکز دارد. این تجهیز ولتاژ را کنترل می کند تا موتور نرم تر روشن شود. اما اینورتر علاوه بر ولتاژ، فرکانس را نیز کنترل می کند و می تواند سرعت موتور را در طول کار تغییر دهد.
| مقایسه | سافت استارتر | اینورتر |
| وظیفه اصلی | راه اندازی و توقف نرم موتور | کنترل سرعت، فرکانس و عملکرد موتور |
| کنترل سرعت در حین کار | ندارد یا بسیار محدود است | دارد |
| کنترل فرکانس | ندارد | دارد |
| هزینه | معمولا اقتصادی تر از اینورتر | معمولا گران تر |
| پیچیدگی نصب و تنظیم | ساده تر | تخصصی تر |
| کاربرد مناسب | پمپ، فن، کمپرسور، نوار نقاله با سرعت ثابت | کاربردهای نیازمند تغییر سرعت و کنترل دقیق |
| کاهش جریان راه اندازی | دارد | دارد |
| صرفه جویی انرژی در بارهای متغیر | محدود | بیشتر، مخصوصا در پمپ و فن |
اگر موتور بعد از راه اندازی باید با سرعت ثابت کار کند، سافت استارتر معمولا انتخاب مناسبی است. اما اگر سرعت موتور باید در طول کار تغییر کند، اینورتر انتخاب بهتری خواهد بود.
سافت استارتر بیشتر برای موتورهایی مناسب است که با سرعت ثابت کار می کنند اما در لحظه راه اندازی به کنترل نیاز دارند. این شرایط در بسیاری از تجهیزات صنعتی دیده می شود.
کاربردهای رایج سافت استارتر:
| تجهیز | دلیل استفاده از سافت استارتر |
| پمپ | کاهش جریان راه اندازی و جلوگیری از ضربه قوچ در توقف نرم |
| فن | راه اندازی آرام و کاهش فشار به تسمه و یاتاقان |
| کمپرسور | کاهش تنش راه اندازی و فشار کمتر به موتور |
| نوار نقاله | جلوگیری از حرکت ناگهانی بار و ضربه مکانیکی |
| آسیاب و خردکن | کاهش فشار اولیه به موتور، در صورت انتخاب درست |
| میکسر صنعتی | کاهش تنش روی گیربکس و شفت |
| بالابر و برخی ماشین آلات | نیازمند بررسی دقیق گشتاور راه اندازی |
در بارهای سنگین یا بارهایی که گشتاور اولیه زیادی نیاز دارند، انتخاب سافت استارتر باید با دقت بیشتری انجام شود. در این موارد، توان موتور، نوع بار، زمان استارت، تعداد استارت در ساعت و شرایط شبکه برق باید بررسی شود.
انتخاب سافت استارتر فقط بر اساس توان موتور انجام نمی شود. اگر مدل انتخاب شده با شرایط موتور و نوع بار هماهنگ نباشد، ممکن است موتور درست راه اندازی نشود یا سافت استارتر دچار خطا شود. برای خرید سافت استارتر، بررسی چند عامل ضروری است.
مهم ترین نکات انتخاب سافت استارتر عبارتند از:
برای مثال، انتخاب سافت استارتر برای یک فن صنعتی با انتخاب سافت استارتر برای یک سنگ شکن یا میکسر سنگین یکسان نیست. نوع بار در انتخاب مدل، جریان و تنظیمات دستگاه تاثیر مستقیم دارد.
بعد از نصب سافت استارتر، تنظیم درست پارامترها اهمیت زیادی دارد. اگر زمان استارت، ولتاژ اولیه یا محدودیت جریان به درستی تنظیم نشود، ممکن است موتور با تاخیر زیاد راه بیفتد، جریان بیش از حد بکشد یا بار به خوبی حرکت نکند.
تنظیمات رایج سافت استارتر شامل موارد زیر است:
Start Ramp: زمان افزایش تدریجی ولتاژ هنگام راه اندازی
Stop Ramp: زمان کاهش تدریجی ولتاژ هنگام توقف
Initial Voltage: ولتاژ اولیه اعمال شده به موتور
Current Limit: محدودیت جریان راه اندازی
Torque Control: کنترل گشتاور در مدل های پیشرفته تر
Overload Class: تنظیم حفاظت اضافه بار بر اساس نوع موتور و کاربرد
Kick Start: کمک راه اندازی اولیه برای برخی بارهای خاص
تنظیمات باید بر اساس نوع موتور و بار انجام شود. استفاده از تنظیمات نامناسب می تواند باعث خطای دستگاه، داغ شدن موتور یا راه اندازی ناموفق شود.
در بعضی شرایط، سافت استارتر انتخاب ایده آل نیست و بهتر است تجهیزات دیگری مانند اینورتر بررسی شود. اگر پروژه شما به کنترل سرعت، تغییر دور، کنترل دقیق فرایند یا کاهش مصرف انرژی از طریق تغییر سرعت نیاز دارد، اینورتر گزینه مناسب تری است.
سافت استارتر معمولا برای این شرایط انتخاب اول نیست:
در مقابل، اگر موتور فقط نیاز به شروع آرام و توقف کنترل شده دارد و بعد از راه اندازی با سرعت ثابت کار می کند، سافت استارتر می تواند انتخابی مناسب، کاربردی و اقتصادی باشد.
قیمت سافت استارتر به چند عامل اصلی بستگی دارد. به همین دلیل، برای استعلام قیمت دقیق باید مشخصات موتور و کاربرد پروژه مشخص باشد. معمولا هرچه جریان و توان دستگاه بالاتر باشد، قیمت آن نیز افزایش پیدا می کند.
عوامل موثر بر قیمت سافت استارتر عبارتند از:
هنگام خرید سافت استارتر، فقط پایین بودن قیمت نباید معیار اصلی باشد. اگر دستگاه با موتور و بار هماهنگ نباشد، ممکن است باعث توقف خط، آسیب به تجهیزات یا هزینه های تعمیر بیشتر شود.
برای خرید سافت استارتر، ابتدا باید مشخصات موتور و شرایط کاری بررسی شود. توان موتور، جریان نامی، نوع بار، تعداد استارت، شرایط تابلو برق و نیاز به توقف نرم از مواردی هستند که روی انتخاب مدل تاثیر دارند.
در توان نیرو امکان تهیه انواع تجهیزات تابلو برق صنعتی از جمله سافت استارتر، اینورتر، کنتاکتور، کلید مینیاتوری، کلید اتوماتیک، بی متال، کنترل فاز و سایر تجهیزات برق صنعتی فراهم است. اگر برای انتخاب سافت استارتر مناسب تردید دارید، بهتر است قبل از خرید، مشخصات موتور و نوع مصرف کننده را بررسی کنید تا دستگاهی متناسب با نیاز پروژه انتخاب شود.
انتخاب درست سافت استارتر باعث می شود موتور نرم تر راه اندازی شود، فشار کمتری به تجهیزات وارد شود و عملکرد تابلو برق در شرایط صنعتی پایدارتر باشد.
