دلایل روشن نشدن کنتاکتور چیست؟ راهنمای کامل عیبیابی و رفع مشکل
روشن نشدن کنتاکتور یکی از مشکلات رایج در تابلو برق صنعتی، مدارهای موتوری، سیستمهای روشنایی، پمپها، کمپرسورها و تجهیزات اتوماسیون است. وقتی کنتاکتور عمل نمیکند، ممکن است موتور روشن نشود، بار وارد مدار نشود یا کل سیستم از کار بیفتد. در چنین شرایطی، اولین تصور معمولا خرابی خود کنتاکتور است؛ اما در بسیاری از مواقع، مشکل از مدار فرمان، ولتاژ بوبین، تجهیزات حفاظتی یا سیمکشی تابلو برق است.
برای عیبیابی درست، باید مرحلهبهمرحله بررسی شود که آیا فرمان به بوبین میرسد یا نه، ولتاژ بوبین با مشخصات کنتاکتور هماهنگ است یا نه، مسیر فرمان سالم است یا یک تجهیز حفاظتی اجازه وصل شدن مدار را نمیدهد. در ادامه، مهمترین دلایل روشن نشدن کنتاکتور را به زبان ساده و کاربردی بررسی میکنیم.
کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل مدارهای قدرت استفاده میشود. این تجهیز معمولا در تابلو برق نصب میشود و با دریافت فرمان از مدار کنترل، بارهایی مثل موتور، پمپ، فن، هیتر، کمپرسور یا روشنایی صنعتی را وارد مدار میکند.
کنتاکتور دو بخش اصلی دارد: مدار فرمان و مدار قدرت. در مدار فرمان، بوبین کنتاکتور با ولتاژ مشخصی تحریک میشود. با تحریک بوبین، هسته متحرک کنتاکتور جابهجا شده و کنتاکتهای قدرت وصل میشوند. در نتیجه، جریان از ورودی به خروجی منتقل شده و مصرفکننده روشن میشود.
پس اگر کنتاکتور روشن نمیشود، باید بررسی کنیم مشکل در کدام بخش است: فرمان، بوبین، مکانیزم داخلی، کنتاکتها یا تجهیزات حفاظتی قبل و بعد از کنتاکتور.

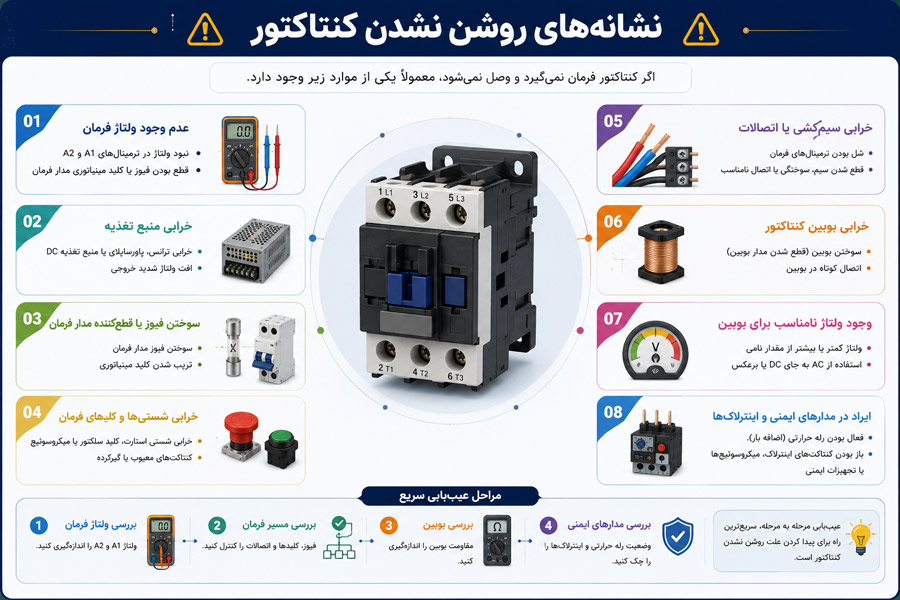

قبل از عیبیابی، بهتر است نوع مشکل را دقیقتر مشخص کنید. همه مشکلات کنتاکتور شبیه هم نیستند. گاهی کنتاکتور هیچ واکنشی ندارد، گاهی صدا میدهد اما جذب نمیکند و گاهی جذب میکند اما بار روشن نمیشود.
نشانههای رایج عبارتند از:
تشخیص همین نشانهها کمک میکند مسیر عیبیابی کوتاهتر شود و بدون تعویض بیدلیل قطعات، علت اصلی پیدا شود.
یکی از مهمترین دلایل روشن نشدن کنتاکتور، نرسیدن ولتاژ به بوبین است. بوبین برای عمل کردن باید ولتاژ مناسب را از مدار فرمان دریافت کند. اگر این ولتاژ به ترمینالهای A1 و A2 نرسد، کنتاکتور هیچ واکنشی نشان نمیدهد.
دلایل نرسیدن برق به بوبین میتواند شامل این موارد باشد:
برای بررسی این مورد، باید در زمان صدور فرمان استارت، ولتاژ دو سر بوبین اندازهگیری شود. اگر ولتاژ وجود ندارد، مشکل از خود کنتاکتور نیست و باید مسیر مدار فرمان بررسی شود.
هر کنتاکتور با یک ولتاژ بوبین مشخص کار میکند. این ولتاژ ممکن است ۲۴ ولت، ۴۸ ولت، ۱۱۰ ولت، ۲۲۰ ولت یا ۳۸۰ ولت باشد. اگر ولتاژ مدار فرمان با ولتاژ بوبین هماهنگ نباشد، کنتاکتور درست عمل نمیکند.
برای مثال، اگر بوبین کنتاکتور ۲۲۰ ولت باشد اما فقط ۲۴ ولت به آن برسد، کنتاکتور جذب نمیکند. برعکس، اگر به بوبین ۲۴ ولت، ولتاژ بالاتری اعمال شود، احتمال سوختن بوبین وجود دارد.
قبل از تعویض کنتاکتور، حتما مشخصات درجشده روی بوبین را با ولتاژ مدار فرمان مقایسه کنید. این اشتباه در زمان تعویض کنتاکتور یا خرید مدل جایگزین زیاد اتفاق میافتد.
گاهی ولتاژ به بوبین میرسد، اما مقدار آن کافی نیست. در این حالت، کنتاکتور ممکن است صدای وزوز بدهد، لرزش داشته باشد یا کامل جذب نکند. افت ولتاژ در مدار فرمان یکی از علتهای مهم عمل نکردن کنتاکتور است.
افت ولتاژ ممکن است به دلایل زیر ایجاد شود:
در چنین شرایطی، اندازهگیری ولتاژ در حالت بیباری کافی نیست. باید ولتاژ دو سر بوبین هنگام فرمان استارت و زیر بار اندازهگیری شود. اگر ولتاژ در لحظه وصل افت میکند، مشکل میتواند از منبع تغذیه یا مسیر سیمکشی باشد.
اگر ولتاژ مناسب به بوبین میرسد اما کنتاکتور هیچ واکنشی ندارد، احتمال خرابی بوبین وجود دارد. بوبین ممکن است به دلیل اضافهولتاژ، نوسان برق، گرمای زیاد، کیفیت پایین قطعه یا کارکرد طولانی آسیب ببیند.
نشانههای خرابی بوبین کنتاکتور عبارتند از:
برای بررسی دقیقتر، باید مقاومت بوبین با مولتیمتر اندازهگیری شود. اگر بوبین قطع باشد یا مقاومت آن غیرعادی باشد، باید بوبین یا کنتاکتور تعویض شود.
در بسیاری از تابلوهای برق، مسیر فرمان کنتاکتور از تجهیزات حفاظتی عبور میکند. این تجهیزات در صورت تشخیص خطا، اجازه روشن شدن کنتاکتور را نمیدهند. به همین دلیل، روشن نشدن کنتاکتور همیشه به معنی خرابی کنتاکتور نیست.
تجهیزاتی که ممکن است مسیر فرمان را قطع کنند عبارتند از:
برای مثال، اگر بیمتال به دلیل اضافهبار عمل کرده باشد، کنتاکتور روشن نمیشود تا زمانی که خطا بررسی و بیمتال ریست شود. اگر کنترل فاز خطای قطع فاز یا جابهجایی فاز بدهد، مدار فرمان اجازه وصل شدن کنتاکتور را نخواهد داد.
در مدارهای ساده، فرمان کنتاکتور معمولا از طریق شستی استارت و استاپ صادر میشود. اگر شستی استارت خراب باشد، فرمان به بوبین نمیرسد. اگر شستی استاپ قطع باشد یا کنتاکت آن مشکل داشته باشد، مدار فرمان کامل نمیشود.
خرابی شستیها ممکن است به شکلهای مختلف دیده شود:
در عیبیابی، باید با مولتیمتر مسیر شستیها بررسی شود. اگر شستی استارت یا استاپ درست عمل نکند، کنتاکتور روشن نخواهد شد.
در بسیاری از مدارها، بعد از فشردن شستی استارت، کنتاکتور از طریق کنتاکت کمکی خودنگهدار در حالت وصل باقی میماند. اگر کنتاکت کمکی خراب باشد یا سیمکشی خودنگهدار ایراد داشته باشد، کنتاکتور ممکن است فقط لحظهای روشن شود و با رها کردن شستی استارت قطع کند.
این مشکل معمولا با این نشانه دیده میشود: تا زمانی که شستی استارت را نگه دارید، کنتاکتور وصل است؛ اما به محض رها کردن شستی، کنتاکتور قطع میشود.
دلایل رایج عبارتند از:
در این حالت، خود بوبین معمولا سالم است و مشکل از مدار فرمان یا کنتاکت کمکی است.
کنتاکتور یک قطعه الکترومکانیکی است و علاوه بر بخش الکتریکی، مکانیزم حرکتی هم دارد. گردوغبار، رطوبت، زنگزدگی، شکستگی قطعات داخلی یا گیر کردن هسته متحرک میتواند باعث شود کنتاکتور با وجود تحریک بوبین، کامل جذب نکند.
این مشکل در محیطهای صنعتی، کارگاهها، تابلوهای قدیمی و فضاهای دارای گردوغبار بیشتر دیده میشود. اگر کنتاکتور صدای جذب دارد اما کنتاکتها کامل بسته نمیشوند، باید وضعیت مکانیکی قطعه بررسی شود.
در بعضی موارد، تمیزکاری اصولی مشکل را برطرف میکند؛ اما اگر قطعات داخلی آسیب دیده باشند، تعویض کنتاکتور گزینه مطمئنتری است.
گاهی کنتاکتور روشن میشود و حتی صدای جذب هم دارد، اما بار اصلی روشن نمیشود. در این حالت، ممکن است مشکل از کنتاکتهای قدرت باشد. کنتاکتهای قدرت به دلیل عبور جریان بالا، قطع و وصل مکرر، اتصال کوتاه یا انتخاب نامناسب کنتاکتور ممکن است دچار سوختگی، چسبندگی یا خوردگی شوند.
نشانههای خرابی کنتاکت قدرت:
برای بررسی، باید ولتاژ ورودی و خروجی کنتاکتور در هر فاز اندازهگیری شود. اگر ورودی سالم است اما خروجی کامل نیست، کنتاکتهای قدرت یا مکانیزم داخلی کنتاکتور مشکل دارد.
اگر کنتاکتور متناسب با نوع بار و جریان مصرفی انتخاب نشده باشد، زودتر خراب میشود یا درست عمل نمیکند. انتخاب کنتاکتور فقط بر اساس آمپر ظاهری کافی نیست. نوع بار، تعداد قطع و وصل، جریان راهاندازی و شرایط کاری باید در نظر گرفته شود.
برای مثال، کنتاکتور مناسب موتور با کنتاکتور مناسب بار مقاومتی یا روشنایی یکسان نیست. موتورهای الکتریکی در لحظه راهاندازی جریان بالاتری میکشند و اگر کنتاکتور بر اساس این شرایط انتخاب نشود، کنتاکتها سریعتر آسیب میبینند.
در زمان انتخاب کنتاکتور باید به این موارد توجه شود:
انتخاب درست کنتاکتور باعث کاهش خرابی، عملکرد پایدارتر تابلو و افزایش عمر تجهیزات میشود.
در مدارهای صنعتی، فرمان کنتاکتور همیشه مستقیم از شستی نمیآید. گاهی فرمان از PLC، تایمر، رله واسط، کنترلر دما، سنسور فشار یا سیستم اتوماسیون صادر میشود. اگر این تجهیزات خروجی ندهند، کنتاکتور روشن نمیشود.
در این حالت باید بررسی شود که آیا خروجی فرمان واقعا صادر میشود یا نه. گاهی PLC فرمان نمیدهد چون شرط ایمنی برقرار نیست. گاهی تایمر خراب شده یا رله واسط کنتاکت خروجی ندارد. بنابراین عیبیابی باید از مسیر فرمان آغاز شود، نه از خود کنتاکتور.
شل بودن سیمها یکی از سادهترین اما خطرناکترین دلایل روشن نشدن کنتاکتور است. یک ترمینال شل میتواند باعث قطع شدن مسیر فرمان، افت ولتاژ، جرقه، داغی و حتی سوختن قطعات شود.
این مشکل بیشتر در تابلوهایی دیده میشود که:
در زمان سرویس تابلو، باید اتصالات مدار فرمان و قدرت بررسی شوند. سفت کردن اصولی ترمینالها و بررسی تغییر رنگ سیمها میتواند از خرابیهای بعدی جلوگیری کند.
در بعضی موارد، مشکل فقط روشن نشدن نیست؛ بلکه کنتاکتور درست قطع و وصل نمیکند. اگر کنتاکتها جوش خورده باشند، ممکن است با قطع فرمان هم بار همچنان وصل بماند. از طرف دیگر، اگر کنتاکتها آسیب دیده باشند، ممکن است هنگام فرمان وصل، مدار بهدرستی بسته نشود.
جوش خوردن کنتاکتها معمولا به دلیل جریان بالا، اتصال کوتاه، انتخاب اشتباه کنتاکتور یا تعداد قطع و وصل زیاد اتفاق میافتد. این مشکل باید جدی گرفته شود، چون میتواند باعث روشن ماندن ناخواسته موتور یا بار شود.
برای عیبیابی، بهتر است از حدس زدن و تعویض فوری قطعه خودداری کنید. بررسی مرحلهای کمک میکند علت اصلی سریعتر مشخص شود.
مراحل پیشنهادی:
این کارها باید توسط فرد متخصص و با رعایت کامل ایمنی انجام شود. تابلو برق صنعتی، مخصوصا در مدارهای سه فاز، خطر برقگرفتگی و اتصال کوتاه دارد.
در بعضی موارد، تعمیر یا بررسی مدار کافی است؛ اما گاهی تعویض کنتاکتور بهترین تصمیم است. اگر کنتاکتور از نظر مکانیکی آسیب دیده، بوبین آن سوخته یا کنتاکتهای قدرت شدیدا فرسوده شدهاند، استفاده دوباره از آن ریسک بالایی دارد.
کنتاکتور را در این شرایط تعویض کنید:
در زمان تعویض، باید مدل جدید از نظر جریان، ولتاژ بوبین، تعداد پل، نوع کاربری و ابعاد نصب با تابلو هماهنگ باشد.
برای خرید کنتاکتور مناسب، فقط برند یا قیمت را معیار قرار ندهید. انتخاب اشتباه ممکن است باعث روشن نشدن مدار، داغ شدن تابلو، سوختن کنتاکتها یا آسیب به موتور شود.
هنگام خرید کنتاکتور به این موارد توجه کنید:
| نکته مهم | توضیح |
| جریان نامی | باید متناسب با جریان واقعی بار انتخاب شود. |
| ولتاژ بوبین | باید با مدار فرمان تابلو هماهنگ باشد. |
| نوع بار | بار موتوری، روشنایی، مقاومتی و خازنی شرایط متفاوتی دارند. |
| تعداد کنتاکت کمکی | برای مدار فرمان و خودنگهدار باید بررسی شود. |
| برند و اصالت کالا | کیفیت کنتاکتور روی عمر و پایداری مدار اثر دارد. |
| هماهنگی با بیمتال | در مدارهای موتوری باید با رله حرارتی هماهنگ باشد. |
| تعداد قطع و وصل | برای کاربری پرتکرار باید مدل مناسب انتخاب شود. |
| شرایط محیطی | دما، رطوبت، گردوغبار و فضای تابلو مهم هستند. |
اگر مشخصات بار یا تابلو را دقیق نمیدانید، بهتر است قبل از خرید با کارشناس برق صنعتی مشورت کنید.
اگر کنتاکتور تابلو برق شما روشن نمیشود یا قصد تعویض و خرید مدل مناسب را دارید، ابتدا باید علت مشکل مشخص شود. گاهی مشکل با اصلاح مدار فرمان یا تعویض بوبین برطرف میشود؛ اما در مواردی که کنتاکتور فرسوده یا نامناسب است، تعویض قطعه انتخاب مطمئنتری خواهد بود.
در توان نیرو امکان تهیه انواع کنتاکتور، بیمتال، کنترل فاز، کلید مینیاتوری، کلید حرارتی، محافظ جان و سایر تجهیزات تابلو برق صنعتی فراهم است. برای انتخاب دقیقتر، بهتر است مشخصات بار، جریان مصرفی، ولتاژ بوبین، نوع مدار و شرایط نصب را بررسی کنید تا کنتاکتور مناسب تابلو و مصرفکننده انتخاب شود.
سوالات متداول درباره روشن نشدن کنتاکتور
چرا کنتاکتور صدا میدهد ولی وصل نمیشود؟
این مشکل معمولا به دلیل افت ولتاژ بوبین، ضعیف بودن منبع تغذیه مدار فرمان، شل بودن اتصالات یا گیر مکانیکی داخل کنتاکتور ایجاد میشود. بهتر است ولتاژ دو سر بوبین هنگام فرمان استارت اندازهگیری شود.
اگر کنتاکتور جذب میکند ولی موتور روشن نمیشود، مشکل از کجاست؟
در این حالت باید کنتاکتهای قدرت، فیوزهای مدار قدرت، خروجی کنتاکتور، بیمتال و مسیر کابل تا موتور بررسی شود. ممکن است بوبین سالم باشد اما یکی از فازهای خروجی قطع شده باشد.
آیا سوختن بوبین باعث روشن نشدن کنتاکتور میشود؟
بله. اگر بوبین قطع یا سوخته باشد، کنتاکتور با وجود فرمان استارت جذب نمیکند. البته قبل از تعویض بوبین باید مطمئن شوید ولتاژ صحیح به ترمینالهای A1 و A2 میرسد.
چرا کنتاکتور بعد از رها کردن شستی استارت قطع میشود؟
این مشکل معمولا به مدار خودنگهدار مربوط است. ممکن است کنتاکت کمکی خراب باشد، سیمکشی خودنگهدار اشتباه انجام شده باشد یا مسیر فرمان پس از رها کردن شستی کامل نشود.
آیا کنترل فاز میتواند مانع روشن شدن کنتاکتور شود؟
بله. اگر کنترل فاز خطای قطع فاز، جابهجایی فاز، افت ولتاژ یا عدم تعادل فاز تشخیص دهد، خروجی آن قطع میشود و کنتاکتور روشن نخواهد شد.
