تجهیزات تابلو برق صنعتی چیست؟ معرفی کامل
تابلو برق صنعتی یکی از مهمترین بخش های سیستم برقرسانی و کنترل در کارخانهها، کارگاهها، خطوط تولید، سولهها و مجموعههای صنعتی است. در این تابلوها، تجهیزات مختلفی برای توزیع برق، کنترل مصرفکنندهها، حفاظت از مدار و مدیریت عملکرد دستگاهها نصب میشود. انتخاب درست تجهیزات تابلو برق صنعتی باعث افزایش ایمنی، کاهش خرابی، جلوگیری از آسیب به دستگاهها و عملکرد پایدارتر سیستم میشود.
اگر برای اجرای تابلو برق، تعمیرات برق صنعتی یا تأمین قطعات مورد نیاز پروژه به دنبال محصولات مطمئن هستید، بررسی و خرید تجهیزات برق صنعتی از توان نیرو میتواند به شما کمک کند تا قطعات مورد نیاز خود را متناسب با نوع پروژه انتخاب کنید.
تابلو برق صنعتی محفظه ای فلزی یا غیر فلزی است که تجهیزات الکتریکی، حفاظتی و کنترلی داخل آن نصب می شوند. این تابلوها وظیفه دارند برق ورودی را بهصورت ایمن بین بخشهای مختلف توزیع کنند و امکان کنترل و حفاظت از تجهیزات صنعتی را فراهم سازند.
در واقع، تابلو برق صنعتی باعث میشود قطعاتی مانند کلیدها، کنتاکتور، رله، ترمینال، سیم، کابل، اینورتر و تجهیزات اندازهگیری در یک ساختار منظم قرار بگیرند. این موضوع علاوه بر افزایش ایمنی، عیب یابی و نگهداری سیستم را نیز ساده تر میکند.

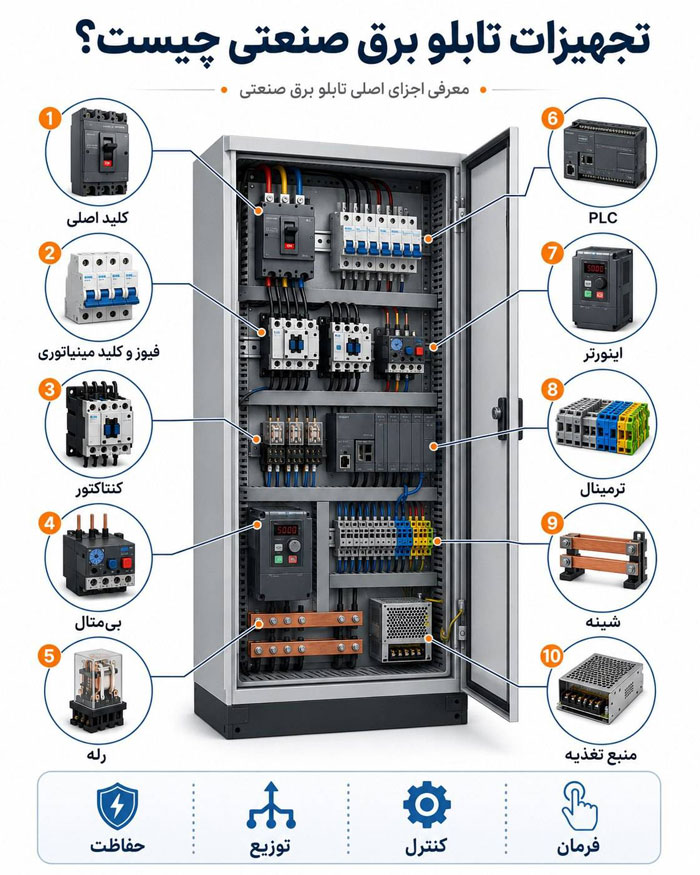

تجهیزات تابلو برق صنعتی شامل مجموعهای از قطعات حفاظتی، کنترلی، فرمان، اندازهگیری، سیمکشی و تجهیزات جانبی است. هرکدام از این قطعات وظیفه مشخصی دارند و انتخاب اشتباه آنها میتواند باعث اختلال در عملکرد تابلو، آسیب به مصرفکنندهها یا کاهش ایمنی مدار شود.
در ادامه مهمترین اجزای تابلو برق صنعتی را بررسی میکنیم.
بدنه تابلو برق محل نصب تمام تجهیزات داخلی است. این بدنه معمولاً از ورق فلزی ساخته میشود و باید در برابر ضربه، رطوبت، گردوغبار و شرایط محیطی مقاومت مناسبی داشته باشد. انتخاب بدنه تابلو برق به محل نصب، ابعاد تجهیزات، میزان جریان، نوع کاربری و شرایط محیطی بستگی دارد.
در محیط های صنعتی، انتخاب تابلو با فضای کافی اهمیت زیادی دارد؛ چون تجهیزات باید بهصورت اصولی نصب شوند و فضای لازم برای عبور سیم، کابل، تهویه و تعمیرات آینده وجود داشته باشد.
کلید اصلی یکی از مهمترین تجهیزات تابلو برق صنعتی است. این کلید وظیفه قطع و وصل کامل برق ورودی تابلو را بر عهده دارد. هنگام تعمیرات، سرویس یا بروز مشکل، با استفاده از کلید اصلی میتوان برق کل تابلو را قطع کرد.
کلید اصلی باید متناسب با جریان مصرفی، ولتاژ کاری و نوع بار انتخاب شود. استفاده از کلید نامناسب میتواند باعث داغ شدن، قطع مکرر مدار یا آسیب به تجهیزات شود.
فیوز و کلید مینیاتوری برای حفاظت مدار در برابر اضافهجریان و اتصال کوتاه استفاده میشوند. زمانی که جریان مدار از حد مجاز بیشتر شود، این تجهیزات مدار را قطع میکنند تا از آسیب به سیمها، کابلها و تجهیزات جلوگیری شود.
در تابلو برق صنعتی معمولاً برای مدارهای فرمان، روشنایی، تجهیزات جانبی و برخی مسیرهای کنترلی از کلید مینیاتوری استفاده میشود. انتخاب آمپر مناسب کلید مینیاتوری باید بر اساس جریان مدار و سطح مقطع سیم انجام شود.
کلید اتوماتیک که با نام کلید کمپکت نیز شناخته میشود، برای حفاظت مدارهای اصلی و پرقدرت کاربرد دارد. این کلیدها نسبت به کلیدهای مینیاتوری ظرفیت بالاتری دارند و در تابلوهای توزیع، تابلوهای اصلی و پروژههای صنعتی استفاده میشوند.
کلید اتوماتیک میتواند مدار را در برابر اتصال کوتاه و اضافهبار محافظت کند. برخی مدلها قابلیت تنظیم جریان حفاظتی دارند و برای تابلوهای صنعتی گزینه دقیقتری محسوب میشوند.
کنتاکتور از پرکاربردترین قطعات تابلو برق صنعتی است. این تجهیز برای قطع و وصل مدار قدرت با فرمان الکتریکی استفاده میشود. زمانی که مدار فرمان فعال میشود، بوبین کنتاکتور عمل کرده و مسیر برق مصرفکننده وصل یا قطع میشود.
از کنتاکتور برای راهاندازی موتورهای الکتریکی، پمپها، فنها، کمپرسورها، سیستمهای روشنایی صنعتی و سایر تجهیزات استفاده میشود. هنگام انتخاب کنتاکتور باید به توان مصرفکننده، جریان کاری، ولتاژ بوبین و نوع بار توجه کرد.
برای پروژههایی که نیاز به راهاندازی موتور یا کنترل مصرفکنندههای صنعتی دارند، انتخاب درست کنتاکتور اهمیت زیادی دارد. در این شرایط میتوانید برای بررسی و خرید کنتاکتور مناسب تابلو برق، محصولات مرتبط را در توان نیرو بررسی کنید.
بی متال برای حفاظت موتور در برابر اضافهبار استفاده میشود. اگر موتور بیش از حد مجاز جریان بکشد، بی متال مدار فرمان را قطع میکند و از آسیب به موتور جلوگیری میشود.
بیمتال معمولاً همراه با کنتاکتور در مدارهای راهاندازی موتور نصب میشود. تنظیم صحیح جریان بیمتال اهمیت زیادی دارد؛ چون تنظیم اشتباه میتواند باعث قطع بیدلیل مدار یا حفاظت ناکافی از موتور شود.
رلهها در تابلو برق صنعتی برای فرمان، کنترل، حفاظت و اجرای منطق ساده در مدار استفاده میشوند. رله با دریافت یک سیگنال الکتریکی، وضعیت کنتاکتهای خود را تغییر میدهد و باعث قطع یا وصل مدار دیگر میشود.
رله کمکی، رله زمانی، رله کنترل فاز، رله کنترل بار و رله حفاظتی از انواع رایج رلهها در تابلو برق صنعتی هستند. انتخاب نوع رله باید بر اساس کاربرد مدار و نیاز پروژه انجام شود.
رله کنترل فاز از تجهیزات حفاظتی مهم در تابلوهای سه فاز است. این رله وضعیت فازها را بررسی میکند و در صورت بروز مشکلاتی مانند قطع فاز، جابهجایی فاز، افت ولتاژ یا عدم تعادل ولتاژ، فرمان قطع مدار را صادر میکند.
استفاده از رله کنترل فاز برای حفاظت از موتورهای سهفاز ضروری است؛ چون قطع یک فاز یا جابهجایی فازها میتواند به موتور و تجهیزات متصل به آن آسیب جدی وارد کند.
۹) تایمر یا رله زمانی
تایمر برای ایجاد تأخیر در قطع یا وصل مدار استفاده میشود. در بسیاری از تابلوهای صنعتی لازم است یک تجهیز با تأخیر روشن یا خاموش شود. برای این کار از رله زمانی یا تایمر استفاده میشود.
تایمرها در مدارهای ستاره مثلث، راهاندازی ترتیبی موتورها، کنترل پمپها، سیستمهای تهویه و مدارهای فرمان کاربرد زیادی دارند.
PLC یا کنترل کننده منطقی برنامهپذیر یکی از مهمترین تجهیزات تابلوهای اتوماسیون صنعتی است. PLC ورودیها را از سنسورها، شستیها و تجهیزات مختلف دریافت میکند، طبق برنامه تعریف شده پردازش میکند و خروجی لازم را به کنتاکتورها، شیرهای برقی، درایوها یا سایر تجهیزات ارسال میکند.
در پروژه هایی که کنترل دقیق، برنامه پذیری، مانیتورینگ و تغییرپذیری اهمیت دارد، استفاده از PLC گزینه مناسبی است. PLC در خطوط تولید، دستگاههای صنعتی، سیستمهای بستهبندی، پمپخانهها و ماشینآلات اتوماتیک کاربرد زیادی دارد.
اینورتر یا درایو برای کنترل سرعت موتورهای الکتریکی استفاده میشود. با استفاده از اینورتر میتوان سرعت موتور را تنظیم کرد، مصرف انرژی را کاهش داد، راهاندازی نرمتری داشت و فشار مکانیکی روی موتور و تجهیزات متصل را کمتر کرد.
درایوها در فنها، پمپها، نوار نقالهها، دستگاههای تولیدی و سیستمهایی که نیاز به کنترل سرعت دارند، کاربرد زیادی دارند. انتخاب اینورتر باید بر اساس توان موتور، ولتاژ ورودی، نوع کاربری و شرایط محیطی انجام شود.
منبع تغذیه وظیفه تبدیل ولتاژ را بر عهده دارد. در بسیاری از تابلوهای صنعتی، تجهیزات فرمان و کنترل با ولتاژ ۲۴ ولت DC کار میکنند. در این حالت، منبع تغذیه ولتاژ ورودی را به ولتاژ مناسب برای تجهیزات کنترلی تبدیل میکند.
کیفیت منبع تغذیه در عملکرد پایدار تجهیزاتی مانند PLC، سنسورها، رلهها و نمایشگرها تأثیر زیادی دارد.
ترمینال ها برای اتصال منظم سیمها و کابلها در تابلو برق استفاده میشوند. استفاده از ترمینال باعث میشود سیمکشی تابلو مرتبتر، ایمنتر و قابل عیبیابیتر باشد.
ترمینال ها در انواع مختلفی مانند ترمینال ریلی، ترمینال ارت، ترمینال فیوزدار و ترمینال فرمان تولید میشوند. انتخاب نوع ترمینال به جریان عبوری، نوع مدار و محل استفاده بستگی دارد.
شینه برای توزیع جریان برق در داخل تابلو استفاده میشود. در تابلوهای صنعتی با جریان بالا، استفاده از شینه مسی یا آلومینیومی به جای سیمکشی معمولی رایج است. شینهها باید سطح مقطع مناسبی داشته باشند تا در برابر جریان عبوری دچار داغی بیش از حد نشوند.
مقره نیز برای نگهداری و عایقکردن شینهها از بدنه تابلو به کار میرود. کیفیت نصب شینه و مقره در ایمنی تابلو نقش مهمی دارد.
برای بررسی وضعیت برق در تابلو، از تجهیزات اندازهگیری استفاده میشود. آمپرمتر، ولت متر، فرکانسمتر، پاورمتر و مولتیمترهای تابلویی از جمله این تجهیزات هستند.
این قطعات به اپراتور کمک میکنند مقدار ولتاژ، جریان، توان، فرکانس و سایر پارامترهای مهم را مشاهده کند. در تابلوهای پیشرفتهتر، از تجهیزات اندازهگیری دیجیتال برای مانیتورینگ دقیق تر استفاده میشود.
چراغ سیگنال برای نمایش وضعیت مدار استفاده میشود. برای مثال میتواند روشن بودن تابلو، وجود خطا، فعال بودن موتور یا قطع بودن مدار را نشان دهد.
شستیها نیز برای ارسال فرمان دستی به مدار به کار میروند. شستی استارت، شستی استپ، شستی اضطراری و سلکتور سوئیچ از تجهیزات رایج روی درب تابلو برق صنعتی هستند.
۱۷) سیم، کابل و وایرشو
سیم و کابل نقش مهمی در عملکرد تابلو برق دارند. انتخاب سطح مقطع مناسب، نوع عایق، کیفیت هادی و مسیر سیمکشی باید با دقت انجام شود. در تابلوهای صنعتی معمولاً از سیم های افشان برای مدار فرمان و از کابلها یا شینهها برای مدار قدرت استفاده میشود.
وایرشو نیز برای اتصال ایمنتر سر سیمها به ترمینال و تجهیزات استفاده میشود. استفاده از وایرشو باعث کاهش شلشدگی اتصال، افزایش ایمنی و نظم بهتر سیمکشی میشود.
برای اجرای سیمکشی داخلی تابلو، انتخاب سیم و کابل مناسب اهمیت زیادی دارد. اگر قصد خرید سیم و کابل برای تابلو برق صنعتی را دارید، میتوانید محصولات مرتبط را در توان نیرو بررسی کنید و بر اساس نیاز پروژه، گزینه مناسبتری انتخاب کنید.
داکت برای عبور منظم سیمها در داخل تابلو استفاده میشود. وجود داکت باعث میشود سیمکشی تابلو مرتبتر باشد و عیبیابی یا تغییرات بعدی راحتتر انجام شود.
ریل نیز برای نصب تجهیزاتی مانند کلید مینیاتوری، رله، ترمینال، منبع تغذیه و برخی تجهیزات کنترلی به کار میرود. استفاده درست از داکت و ریل، ظاهر تابلو را حرفهایتر و نگهداری آن را آسانتر میکند.
در تابلوهای صنعتی، برخی تجهیزات مانند اینورتر، منبع تغذیه، کنتاکتور و تجهیزات قدرت میتوانند گرما تولید کنند. اگر این گرما از تابلو خارج نشود، عمر تجهیزات کاهش پیدا میکند و احتمال خرابی افزایش مییابد.
برای کنترل دمای داخل تابلو از فن، فیلتر، ترموستات، هیتر تابلویی و در برخی موارد کولر تابلو استفاده میشود. انتخاب سیستم تهویه باید بر اساس دمای محیط، میزان گرمای تولیدی تجهیزات و محل نصب تابلو انجام شود.
برای انتخاب تجهیزات تابلو برق صنعتی نباید فقط به قیمت توجه کرد. کیفیت، ظرفیت، برند، شرایط محیطی، نوع بار، استانداردهای ایمنی و امکان سرویسپذیری هم اهمیت زیادی دارند.
در زمان انتخاب تجهیزات باید به ولتاژ کاری، جریان نامی، قدرت قطع، نوع مصرفکننده، دمای محیط، فضای داخل تابلو و قابلیت توسعه آینده توجه شود. همچنین بهتر است قطعات اصلی تابلو از برندهای معتبر و متناسب با نیاز پروژه انتخاب شوند تا تابلو در زمان بهرهبرداری عملکرد پایدار و ایمنی داشته باشد.
خرید تجهیزات تابلو برق صنعتی باید بر اساس مشخصات فنی پروژه انجام شود. قطعاتی مانند کلید مینیاتوری، کلید اتوماتیک، کنتاکتور، رله، ترمینال، سیم، کابل و تجهیزات فرمان هرکدام ظرفیت و کاربرد مشخصی دارند و انتخاب نادرست آنها میتواند باعث اختلال در عملکرد مدار شود.
توان نیرو امکان بررسی و خرید تجهیزات تابلو برق صنعتی را برای پروژههای مختلف فراهم میکند. اگر برای اجرای تابلو برق، تعمیرات، توسعه خط تولید یا تأمین قطعات برق صنعتی به محصولاتی کاربردی نیاز دارید، میتوانید تجهیزات مورد نیاز خود را از توان نیرو تهیه کنید.
خرید از توان نیرو به شما کمک میکند قبل از انتخاب محصول، نیاز پروژه را دقیقتر بررسی کنید و قطعاتی متناسب با جریان مصرفی، نوع بار، شرایط محل نصب و کاربرد تابلو انتخاب کنید.
تجهیزات تابلو برق صنعتی مجموعهای از قطعات حفاظتی، کنترلی، فرمان، اندازهگیری و سیمکشی هستند که برای کنترل، توزیع و حفاظت برق در محیطهای صنعتی استفاده میشوند. قطعاتی مانند کلید اصلی، کلید مینیاتوری، کلید اتوماتیک، کنتاکتور، بیمتال، رله، PLC، اینورتر، ترمینال، شینه، منبع تغذیه، سیم و کابل، چراغ سیگنال و تجهیزات تهویه از مهمترین اجزای تابلو برق صنعتی هستند.
انتخاب درست این تجهیزات باعث افزایش ایمنی، کاهش خرابی، بهبود عملکرد و افزایش عمر مفید سیستم میشود. به همین دلیل، هنگام خرید تجهیزات تابلو برق صنعتی باید به کیفیت، مشخصات فنی و تناسب قطعه با نوع پروژه توجه کرد. برای بررسی محصولات مرتبط و انتخاب قطعات مورد نیاز، توان نیرو میتواند یکی از گزینههای مناسب برای تأمین تجهیزات برق صنعتی باشد.
